1500Psi内螺纹连接高压截止阀结构

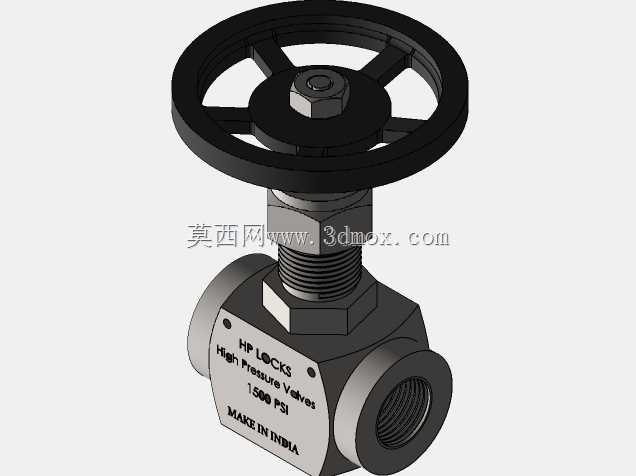

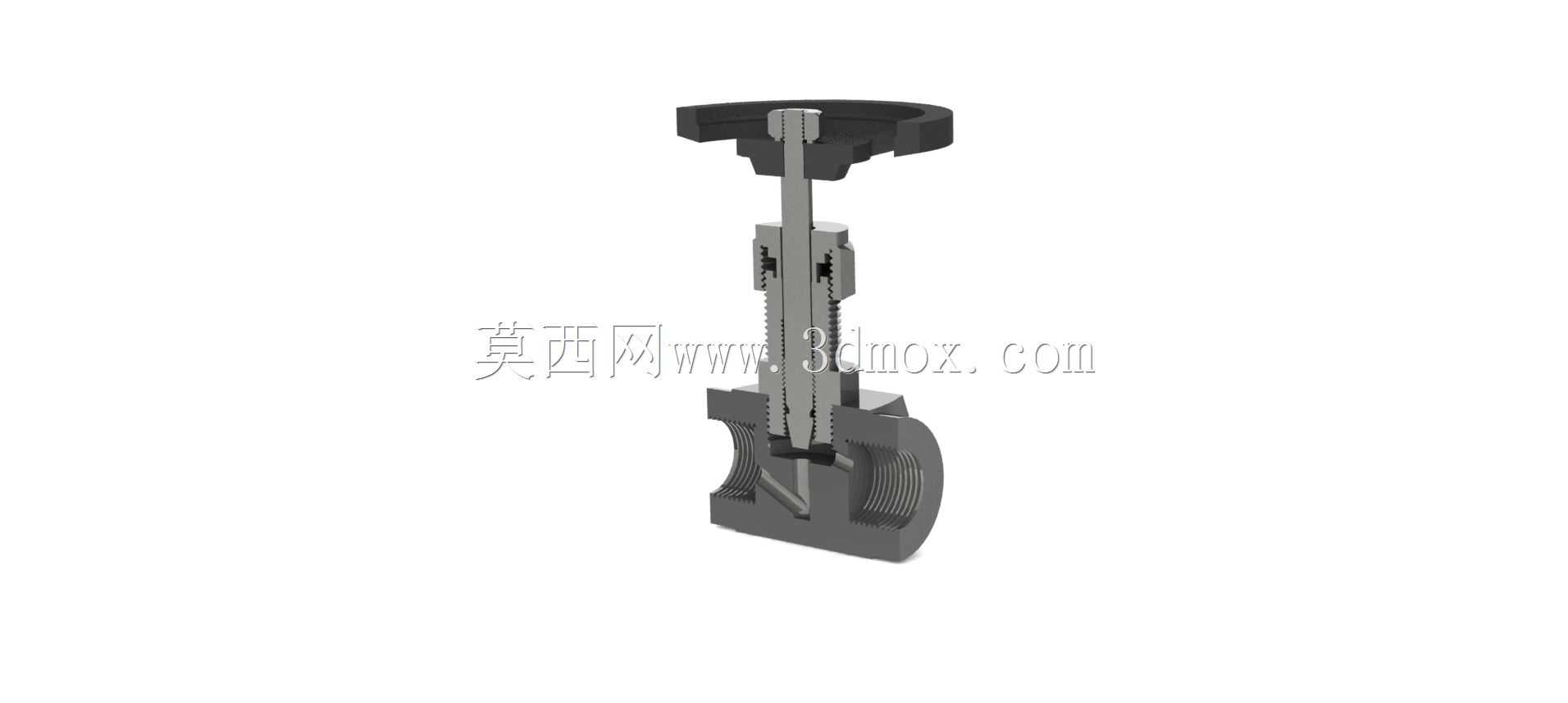

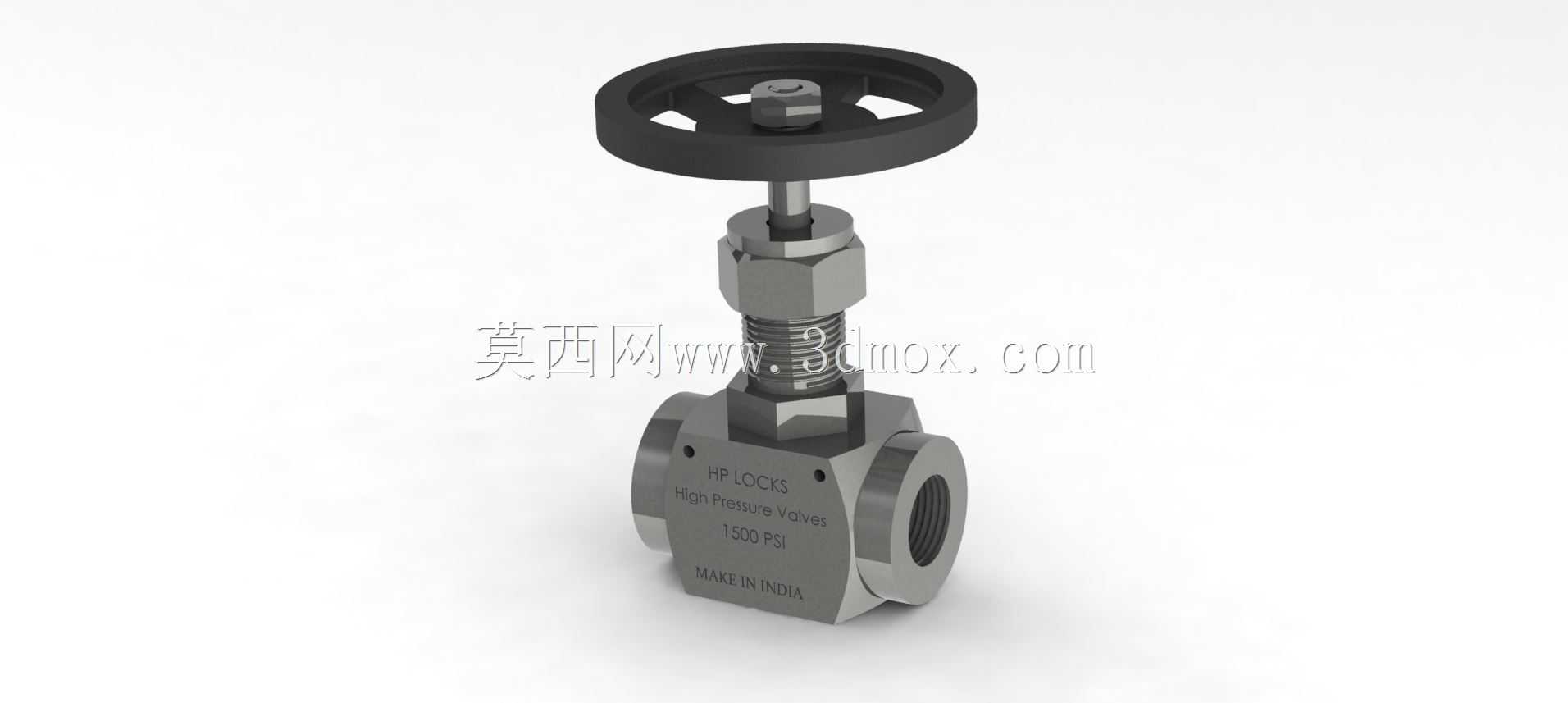

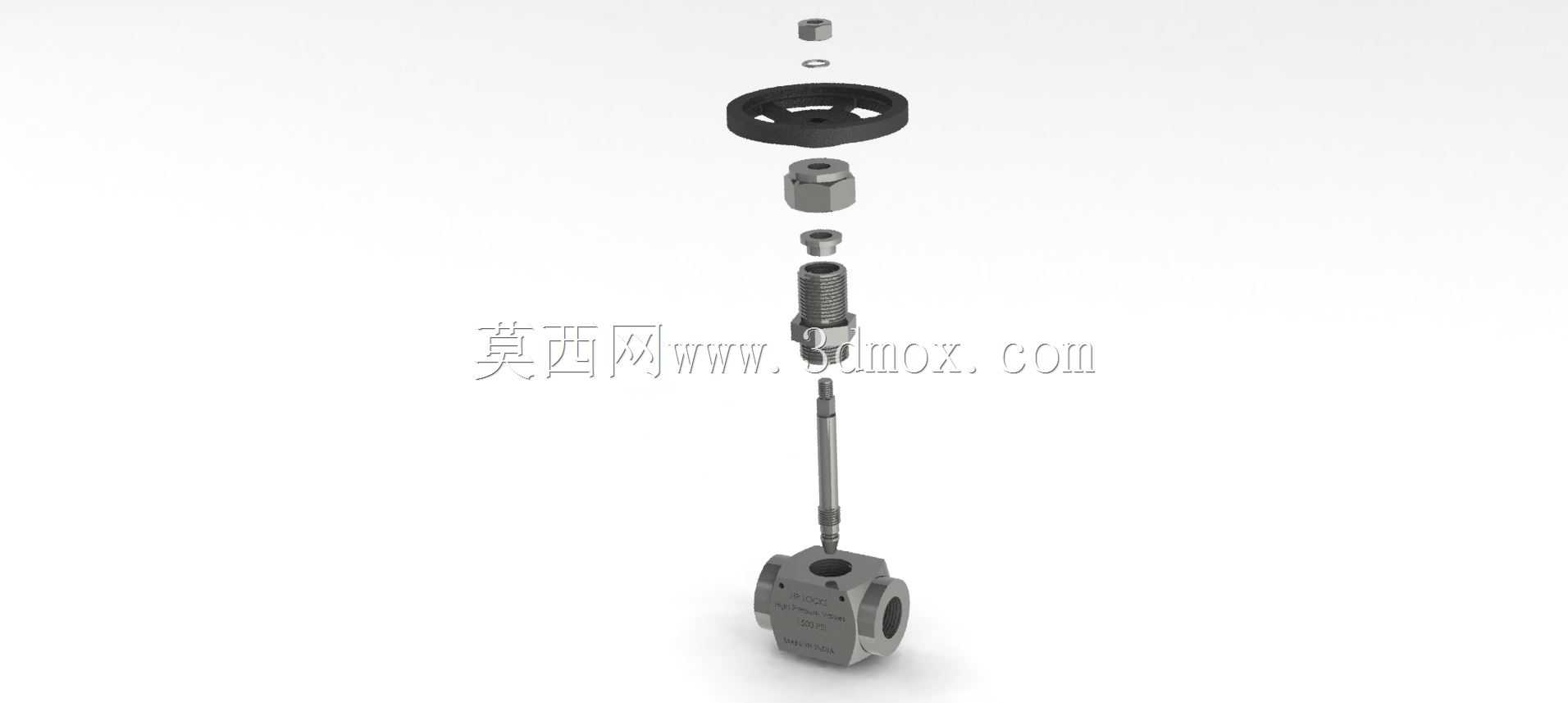

这款高压截止阀针对1500Psi级别的高压流体管路场景设计，常见于小型高压液压试验台、高压气体充装支路、实验室高压流体输送管线、小型化工装置的高压取样回路等对压力等级有明确要求的管路节点，核心作用是通过手动操作实现管路介质的通断控制，相比低压截止阀，其结构强度、密封冗余设计都针对高压工况做了针对性强化。从结构设计逻辑来看，该阀采用螺纹阀盖的连接形式，摒弃了大口径高压阀常用的法兰阀盖结构，更适配小通径高压管路的安装需求，整体外形紧凑，阀体采用锻造结构成型，介质流道为直通式设计，进出口采用内螺纹连接形式，安装时无需额外配对法兰，直接与同规格的外螺纹管路端拧紧即可，安装边界占用空间小，适合在管路排布密集的高压阀组台架上布置，手轮操作端位于阀体正上方，操作时的旋转空间预留仅需大于手轮外径即可，不会与周边相邻阀件产生操作干涉。功能特性方面，该阀的阀杆采用梯形螺纹传动，操作扭矩传递稳定，手轮施加的转动力矩可以通过阀杆平稳转化为阀瓣的轴向升降位移，实现密封面的贴合与分离；密封结构上，阀瓣与阀座的密封面采用堆焊硬质合金的设计，耐高压介质冲蚀，长期频繁开关也不易出现密封面冲蚀内漏的问题；阀杆部位设置了多级填料密封结构，配合压紧螺母可以实时调整填料压合量，在高压工况下能有效避免介质沿阀杆间隙外漏，阀盖与阀体的螺纹连接部位额外设置了密封垫片，抵消螺纹连接的密封间隙，确保1500Psi额定压力下的连接部位无外漏风险。建模过程中严格遵循高压阀件的设计规范，阀体的壁厚按照1500Psi压力等级的强度要求核算，所有转角位置都做了圆角过渡处理，避免高压工况下的应力集中问题；手轮采用轮辐式结构，在保证操作强度的前提下减轻整体重量，阀杆与手轮的连接采用方榫配合加锁紧螺母的固定形式，操作时不会出现手轮与阀杆打滑的问题；阀体上的标识区域预留了压力等级、流向标识的刻画位置，和实际工业产品的外观标识要求一致，可直接用于阀组装配模拟、高压管路排布干涉检查、操作培训演示等场景，结构细节还原度可以满足结构设计评审、选型校核的使用需求。
