带爬梯锥底立式工业储料储液罐体

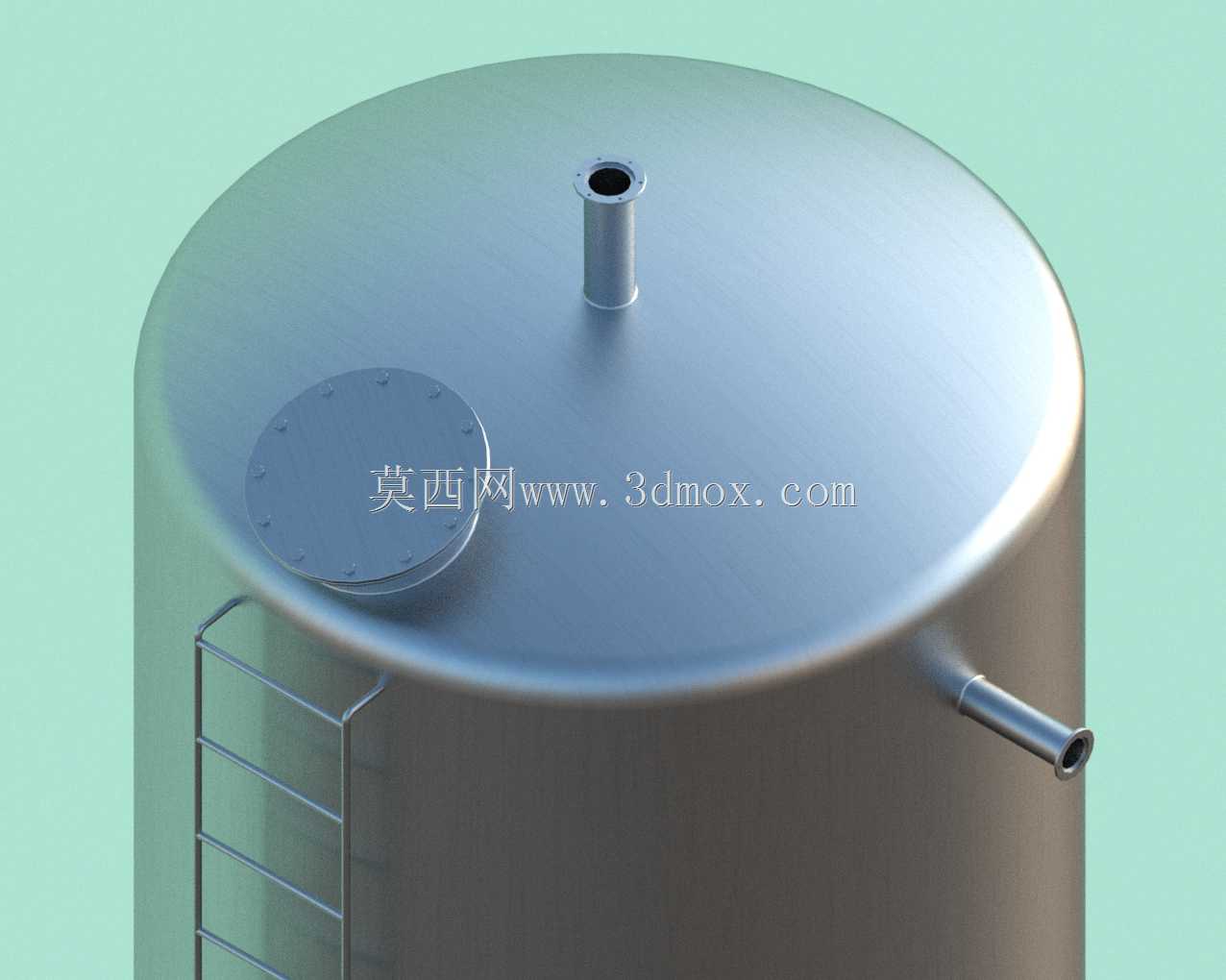

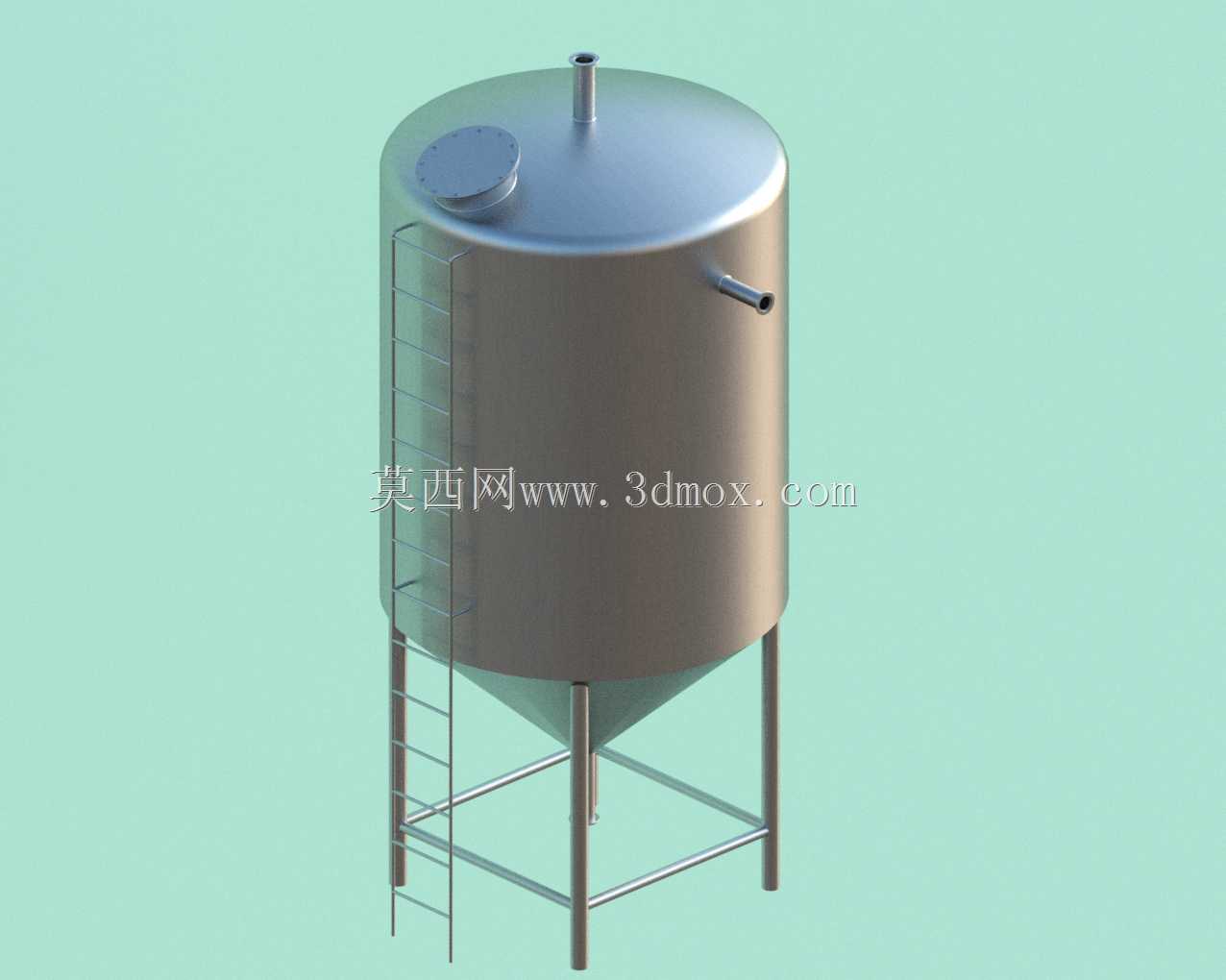

这类锥底立式罐体在轻工、食品加工、精细化工、水处理等生产场景中应用十分广泛，主要用来暂存液态生产原料、中间反应料液或是成品物料，锥底结构的设计核心是解决平底罐体排料不彻底的问题，依靠重力作用就能让罐内物料完全排空，不会在罐底形成积料死角，尤其适合存放有沉降特性的混合物料或是需要定期清空清洗的生产工况。从结构设计来看，罐体主体采用圆柱形筒体搭配圆锥底的组合形式，圆柱段能最大化利用垂直安装空间，相同占地面积下比方形储槽拥有更大的有效容积，同时圆柱壳体的环向受力均匀，在承受料液静压力时应力分布更合理，不需要额外做过多的加强筋结构就能满足常规常压储料的强度要求。罐体顶部设置了带密封结构的人孔，方便运维人员定期进入罐内做清洁、检查或是防腐层维护，顶部中心的短管接口可作为排气口或是进料口使用，筒体侧上方伸出的径向接口可根据工艺需求接进料管、溢流管或是液位检测仪表，锥底最低处预留的接口则专门用于排料、排污。配套的直爬梯沿筒体侧壁垂直布置，梯步采用防滑圆钢焊接，爬梯与罐体之间预留了足够的踩踏空间，顶部延伸至人孔旁的操作位置，方便工作人员登顶操作，不需要额外搭建临时操作平台。支撑结构采用三根均布的支腿，支腿之间用横向拉杆做刚性连接，形成稳定的三角支撑结构，能有效抵消料液装载时的偏载力，避免罐体出现侧倾风险，支腿底部预留的安装板可通过膨胀螺栓与地面基础固定，安装时需要保证罐体的垂直度偏差控制在允许范围内，避免排料时出现流道偏斜、积料残留的问题。建模过程中需要重点关注各接口的法兰匹配尺寸、爬梯与罐体的焊接间隙、锥段与圆柱段的相贯线过渡处理，这些细节直接影响后续出工程图时的尺寸标注准确性，也能为后续的结构强度校核、物料流态模拟提供精准的模型基础。
