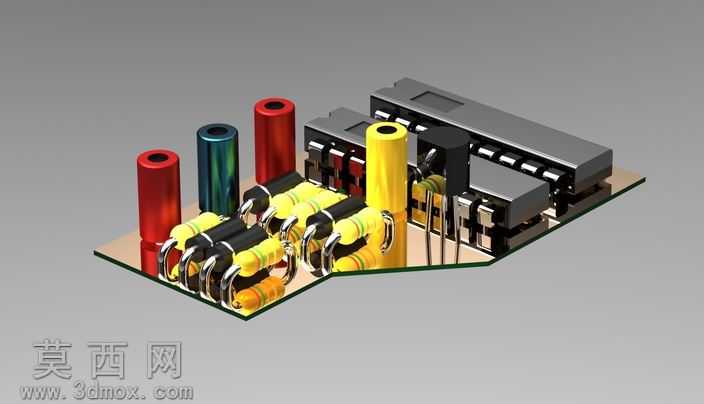

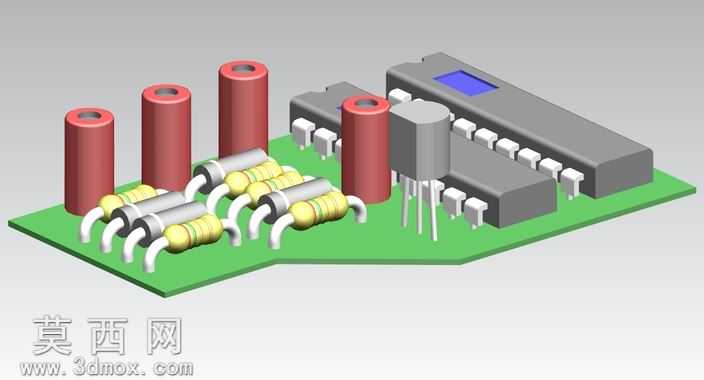

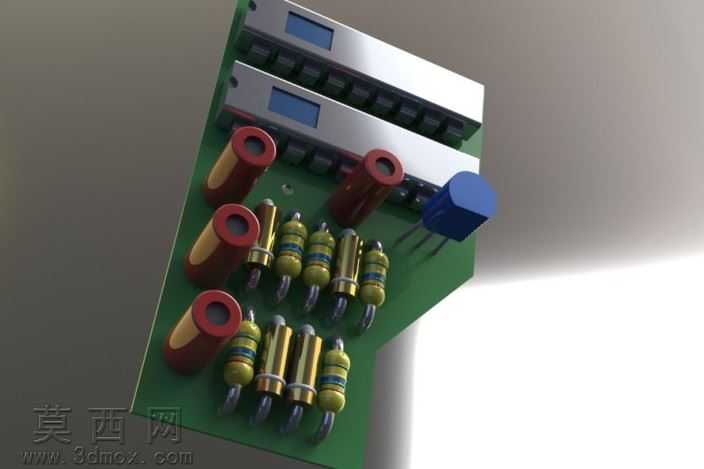

本作品为参数化实体激光集成电路板三维建模成果,建模过程依托三维设计软件完成全流程参数化搭建,从电路板基材的轮廓绘制开始,严格遵循实体电路板的尺寸比例设定参数,确保每一处结构都可通过参数调整实现快速修改适配。建模阶段首先完成绿色PCB基板的实体构建,对基板的边缘倒角、安装孔位做了精细化处理,还原真实电路板的基材质感。随后针对板载各类电子元件开展逐一建模:对于多组色环电阻,先构建电阻的金属引脚与陶瓷基体结构,再通过纹理映射精准还原不同阻值对应的色环标识,金属引脚部分做了哑光金属材质处理,模拟真实元件引脚的轻微氧化质感;对于电解电容,分别构建红色塑封外壳、顶部防爆压痕、金属引脚结构,外壳材质添加细微的颗粒质感,还原电解电容的塑封表面触感;对于板载的蓝色电位器、金属接插件模块,分别做了结构拆分建模,接插件的金属弹片、塑料基座分别赋予对应的金属与工程塑料材质,金属部分添加轻微的反光效果,塑料部分做了半哑光的表面处理。渲染阶段采用工作室柔光布光方案,主光源从侧上方打亮电路板主体,辅助光源补亮元件间隙的暗部区域,避免出现死黑阴影,同时开启环境光遮蔽效果,强化元件与基板之间、相邻元件之间的结构层次感,让不同元件的堆叠关系清晰呈现。材质调整环节针对不同元件的物理特性做了细分调校:PCB基板采用哑光绿色阻焊漆材质,添加细微的布纹纹理模拟真实电路板的表面质感;金属元件统一调整金属度与粗糙度参数,区分镀金引脚、镀锡引脚、铁质外壳的不同反光特性;塑料元件根据用途调整透明度与粗糙度,电位器的蓝色塑料旋钮做了轻微的高光处理,还原工程塑料的表面光泽。设计思路上遵循实体激光电路板的真实布局逻辑,所有元件的排布位置、引脚间距都参考实物电路板的设计规范,参数化的建模方式让该模型可快速调整元件参数、替换元件类型,适配不同的激光电路设计方案,模型整体结构完整,细节还原度高,可用于电路结构展示、教学演示、产品装配模拟等多个场景。
