对夹式蝶形止回阀结构设计展示

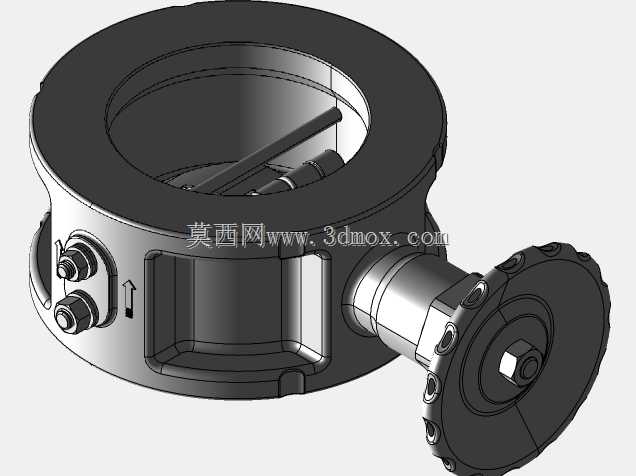

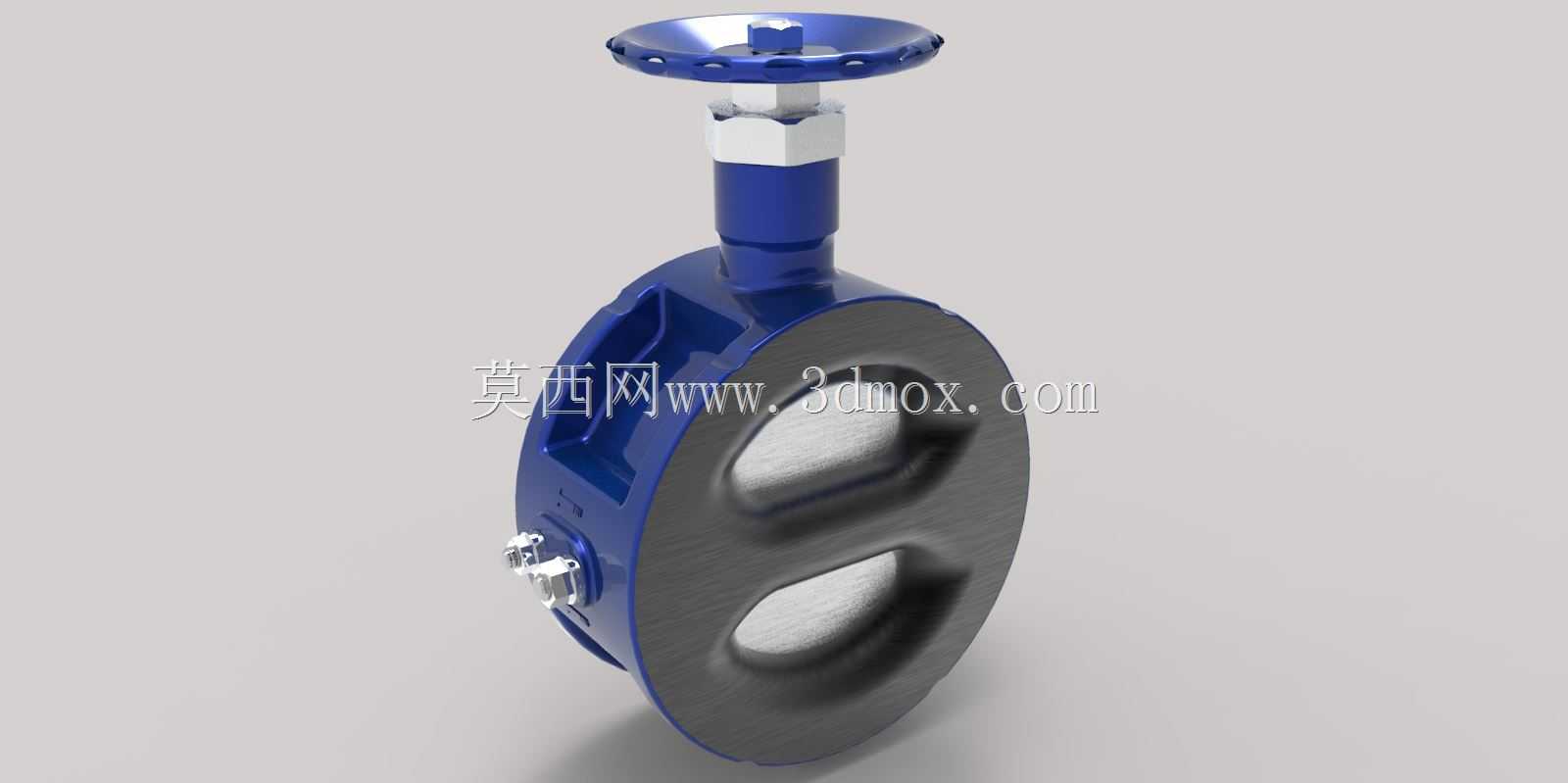

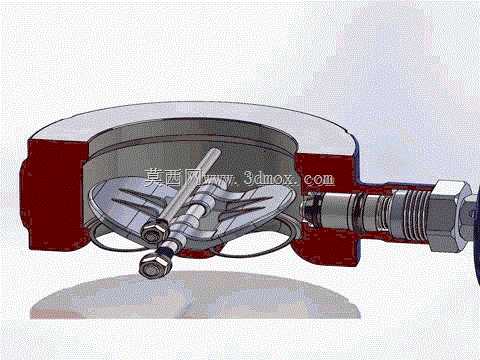

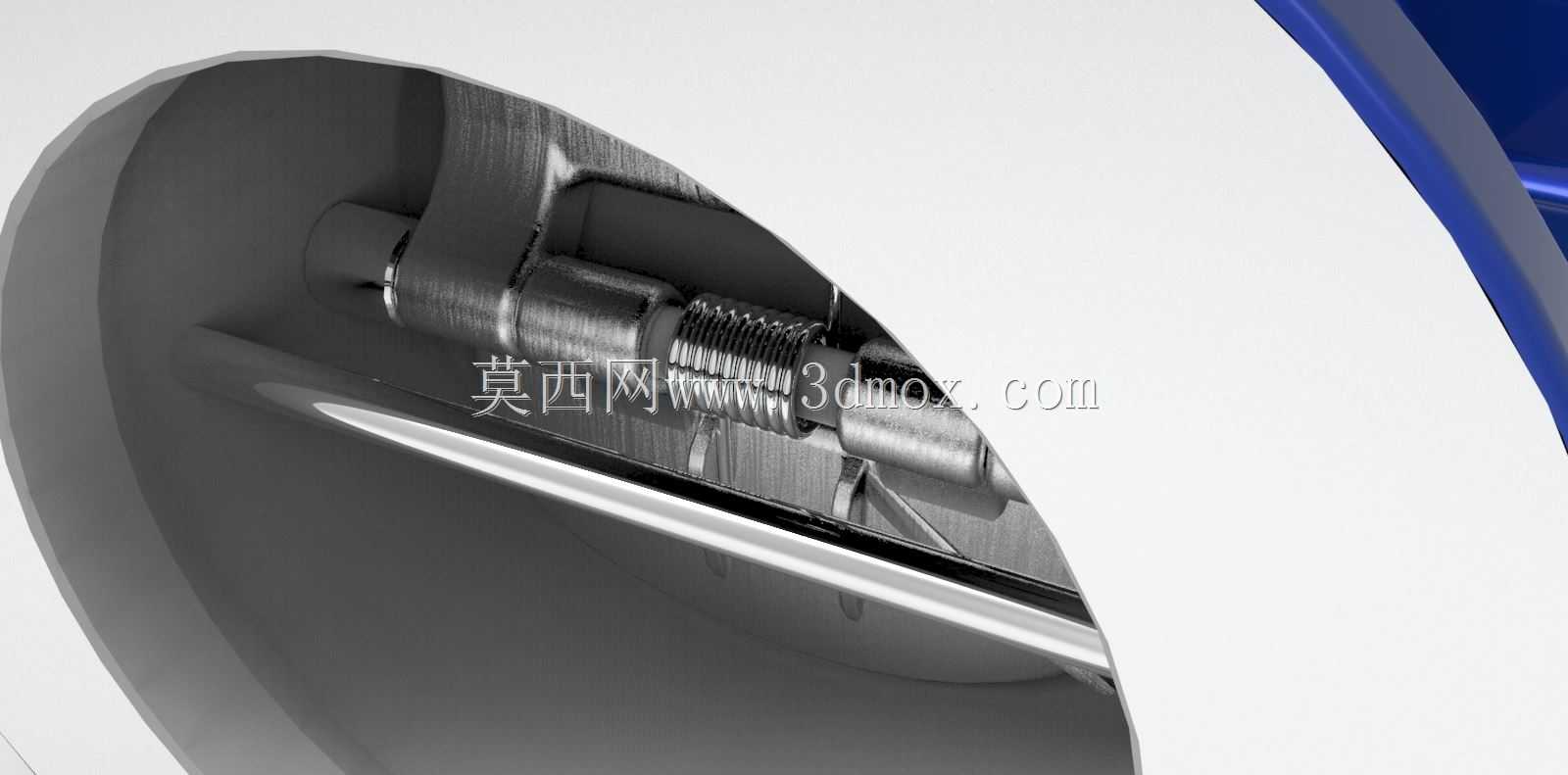

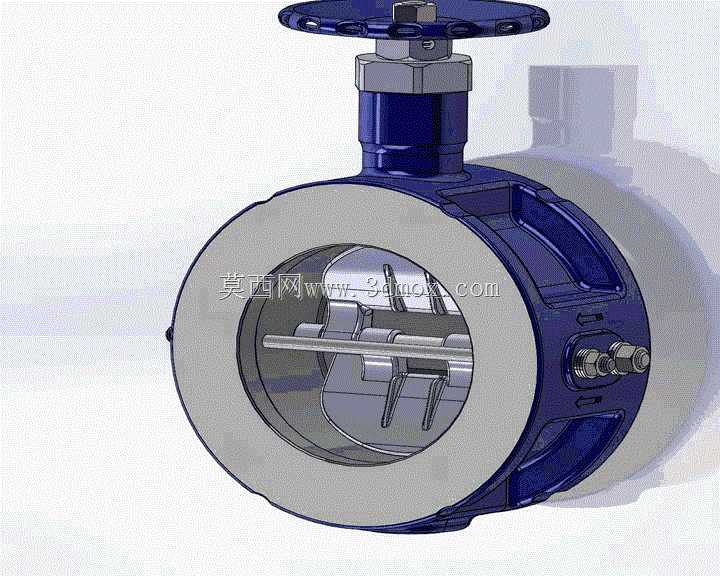

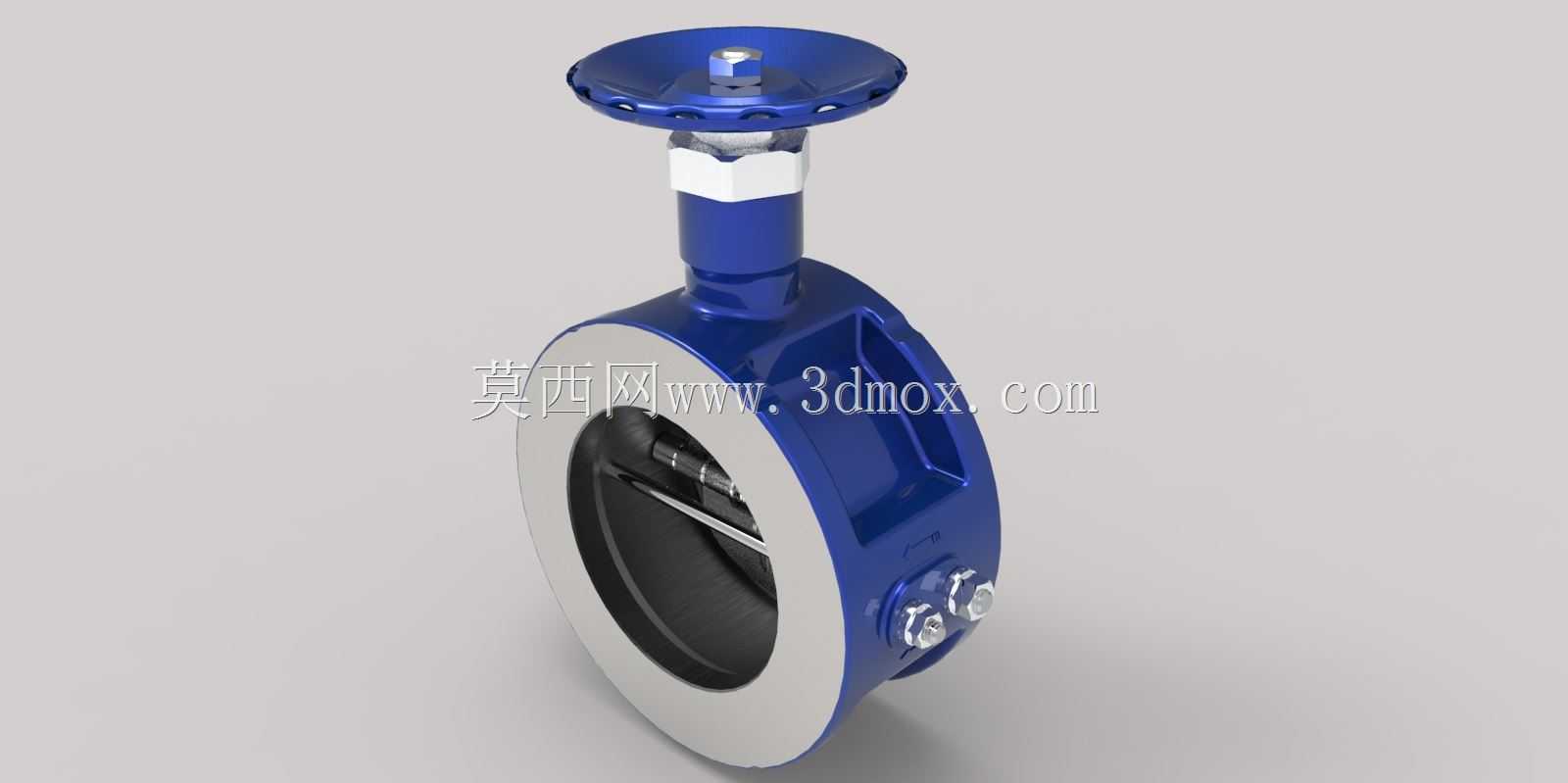

这款对夹式蝶形止回阀主要应用在给排水、暖通循环、化工流体输送等管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组反转、管路水锤、介质回流污染等工程问题，在市政供水干线、楼宇消防管网、工业循环水系统、洁净流体输送管线中都能适配使用。从结构设计来看，这款阀采用对夹式安装结构，整体没有外置的法兰连接凸缘，安装时直接夹在两片管路法兰之间，依靠法兰螺栓的预紧力完成密封固定，相比法兰式止回阀，整体轴向尺寸更短，能有效压缩管路安装的轴向占用空间，适合安装空间局促、管路排布紧凑的工况场景。阀体采用球墨铸铁铸造成型后做精密机加工，流道部分做了圆弧过渡处理，能减少介质流经时的局部阻力损失，降低管路系统的输送能耗。内部的止回构件采用蝶板摆动式结构，蝶板通过阀杆铰接在阀体内部的支撑轴座上，介质正向流动时，蝶板在介质推力作用下绕阀杆摆动开启，介质可以顺畅通过流道；当介质出现倒流趋势时，蝶板在介质反向推力和自身重力作用下快速复位，贴合阀体内部的密封面，截断介质回流路径，密封面采用丁腈橡胶或者三元乙丙橡胶材质镶嵌，能保证低压工况下的密封可靠性，避免内漏问题。顶部的手轮结构是作为检修调试使用，正常运行时手轮处于全开锁定位置，当需要对阀件做在线检修、或者强制截断管路时，可以通过手轮驱动阀杆带动蝶板强制关闭，兼顾止回和手动截断的双重功能。设计过程中充分考虑了安装边界的适配性，阀体两端的密封面加工精度满足通用管路法兰的对接要求，对夹安装时不需要额外配置专用法兰，适配国标GB/T系列的常规平焊法兰，安装时只需要保证两侧法兰的同轴度，均匀锁紧连接螺栓即可，不需要做额外的管路改造。阀杆与阀体的配合部位采用双重O型圈密封结构，避免介质从阀杆配合间隙处外漏，同时轴套采用自润滑铜合金材质，长期使用也不会出现卡涩问题，能保证蝶板摆动动作的灵活性，即使在长期处于全开状态的工况下，出现倒流时也能快速响应关闭，降低水锤冲击对管路系统的损伤。流道内部没有突出的阻流构件，介质正向流动时的流态更平稳，不会产生明显的紊流和振动，运行噪音更低，适合对管路运行稳定性要求较高的民用建筑供水、暖通空调循环水等场景。
