Hy-Lok110系列1/4英寸带锁球阀结构

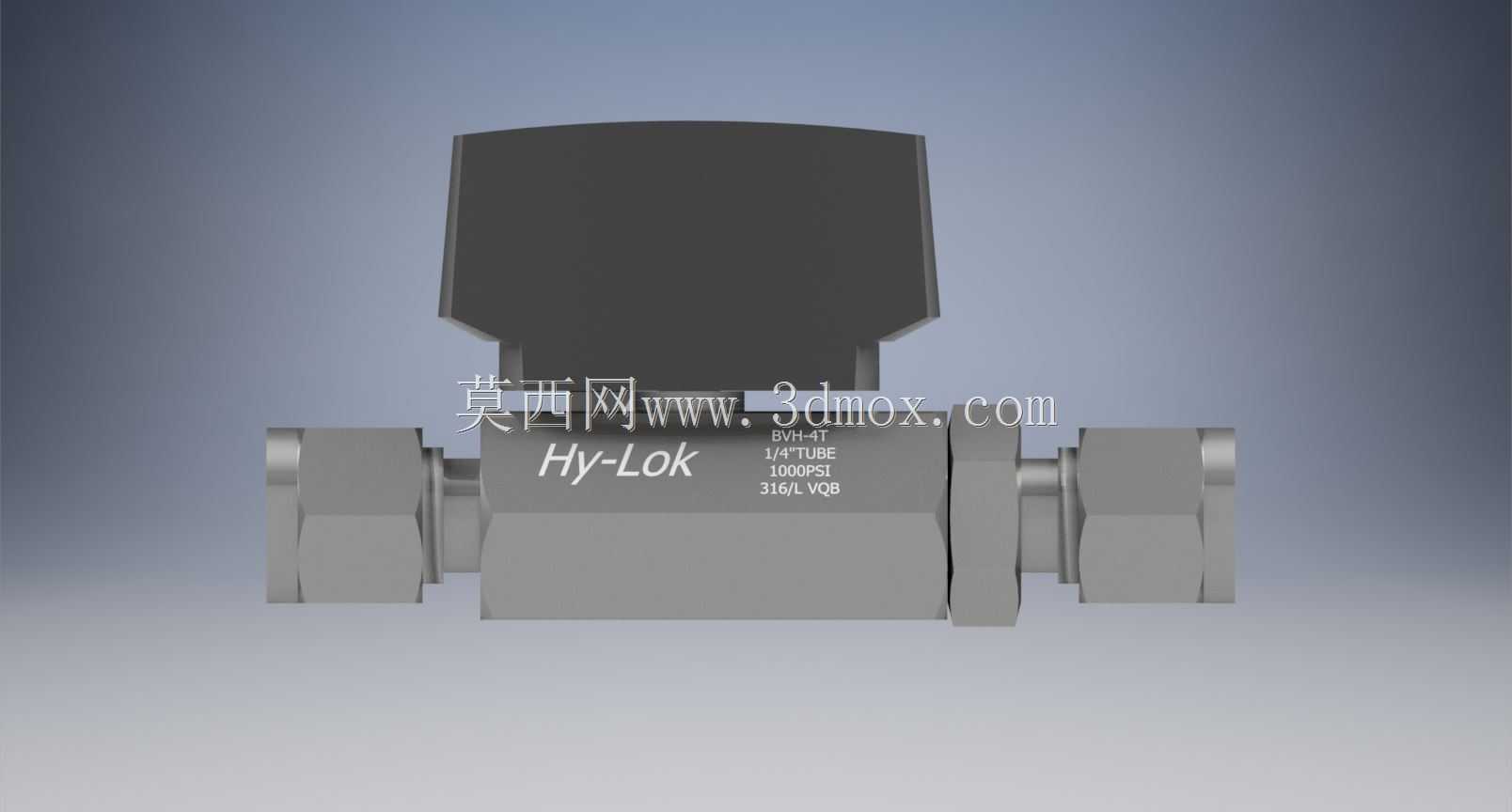

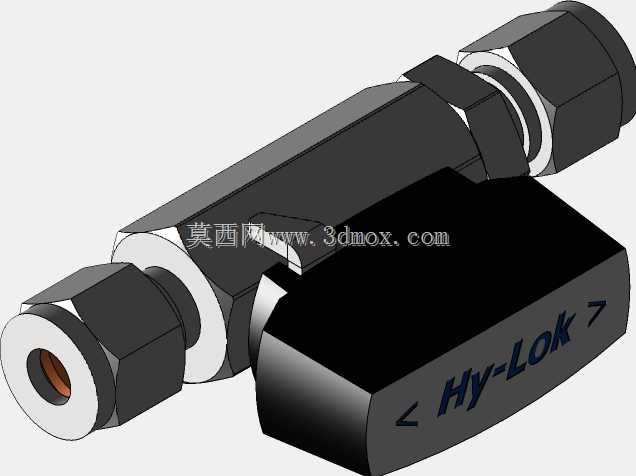

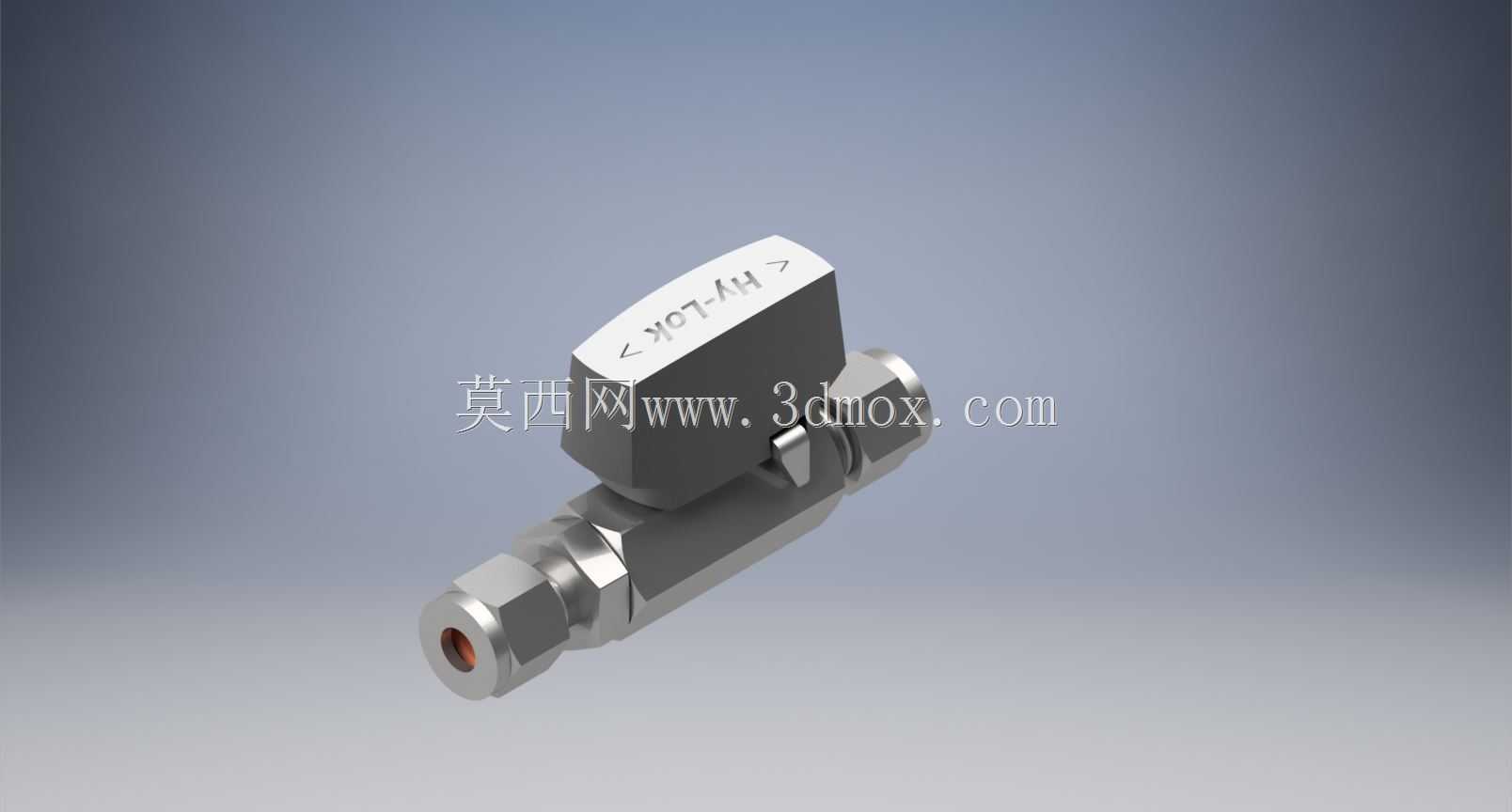

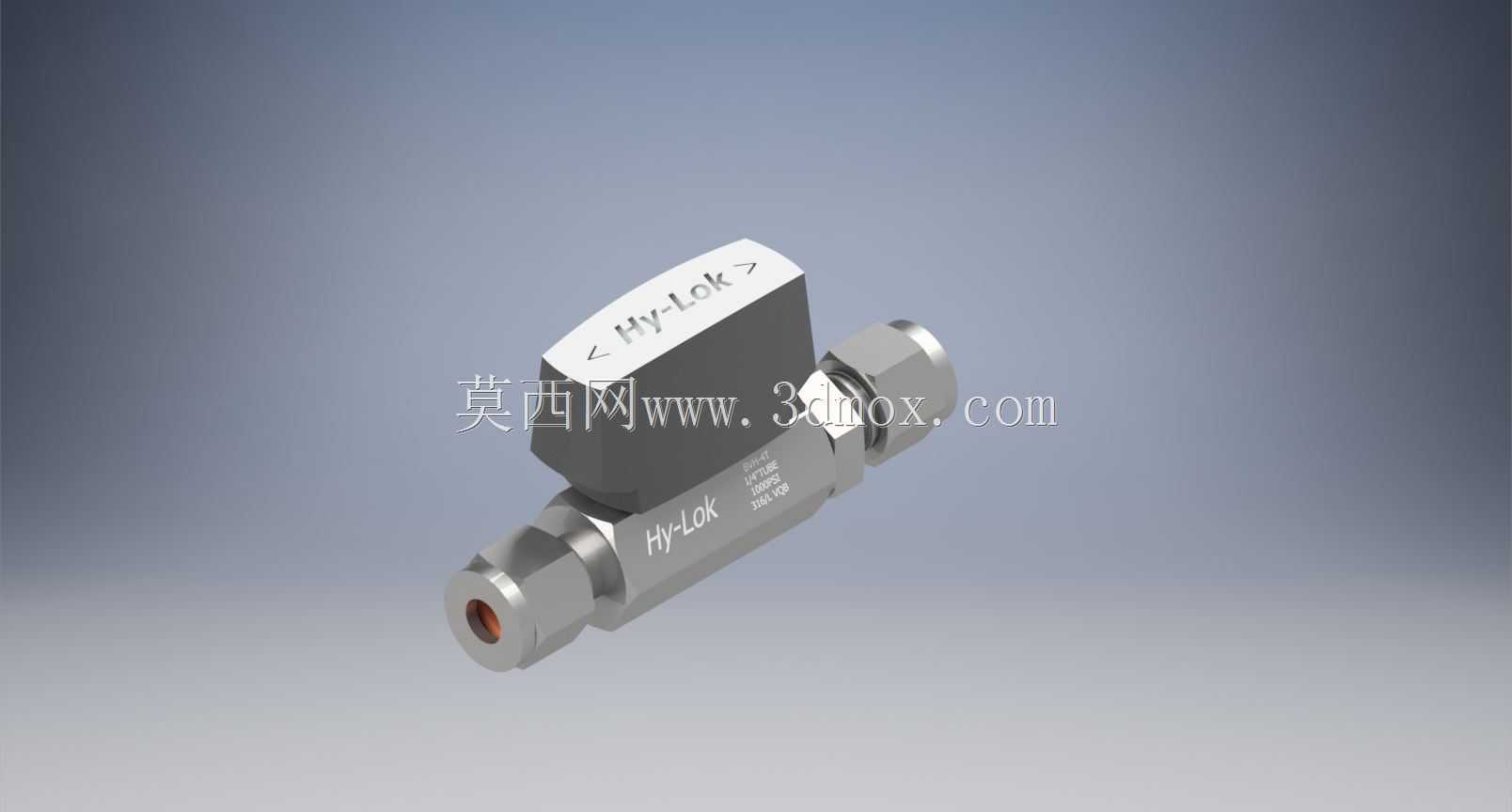

这款带锁球阀的三维结构，还原了Hy-Lok110系列1/4英寸规格产品的全部细节，从阀体六角外形到两端卡套接口，再到顶部带锁止标识的操作端，每一处结构都对应实际工业应用的需求。在低压流体输送场景里，这类球阀的应用覆盖范围极广，从小型实验室气路排布，到工业设备的辅助流体管路，再到中小型工艺管线的通断控制，都能见到同结构产品的身影，其适配的管道通径最大可支持2英寸规格，额定承压可达69巴，完全覆盖常规低压工业管路的使用要求。设计阶段优先考虑了狭小安装空间的适配性，阀体采用紧凑六角外壳结构，没有多余的外凸结构，不管是密集排布的阀组安装位，还是贴近设备壳体的管路节点，都能顺利完成装夹，常规扳手即可完成阀体的紧固操作，不需要定制特殊工装。操作端的设计做了双重适配，既可以搭配机加工金属把手，也能更换尼龙材质把手，在密闭安装空间内，尼龙把手的绝缘属性与轻量化特点，能避免操作时的磕碰导电问题，金属把手则适合频繁操作的外露工位，耐磨性能更出色。锁止结构直接集成在操作端顶部，带有清晰的开关方向标识，管路调试完成后可以直接锁定阀位，避免无关人员误操作引发的流体泄漏或者管路断流问题，这一设计在无人值守的远端管路、有安全管控要求的工艺管线上实用性极强。两端的卡套式接口不需要额外焊接或者套丝，安装时只需要将对应外径的管路插入接口，拧紧卡套螺母即可完成密封，安装效率比传统螺纹连接提升近一倍，同时也避免了焊接带来的焊渣残留、管路变形问题。阀体内部的流道做了等径优化，介质流经时的压损极小，不会出现通流截面突变引发的湍流问题，长期使用也不容易在阀腔内部积存介质杂质，降低了维护拆解的频率。操作扭矩经过调校，即使是长期未动作的阀门，也不需要借助加长力臂就能完成开关操作，手动操作的反馈感清晰，阀位到位时有明确的触感反馈，不需要额外观察标识就能判断阀门的通断状态。整个结构的安装边界控制十分合理，阀体最大外轮廓尺寸适配常规管间距要求，相邻阀门安装时不会出现操作干涉，不管是水平管路还是垂直管路都能适配，安装方向没有强制限制，能根据现场管路走向灵活调整安装角度。
