卧式承压储液罐工业存储设备结构

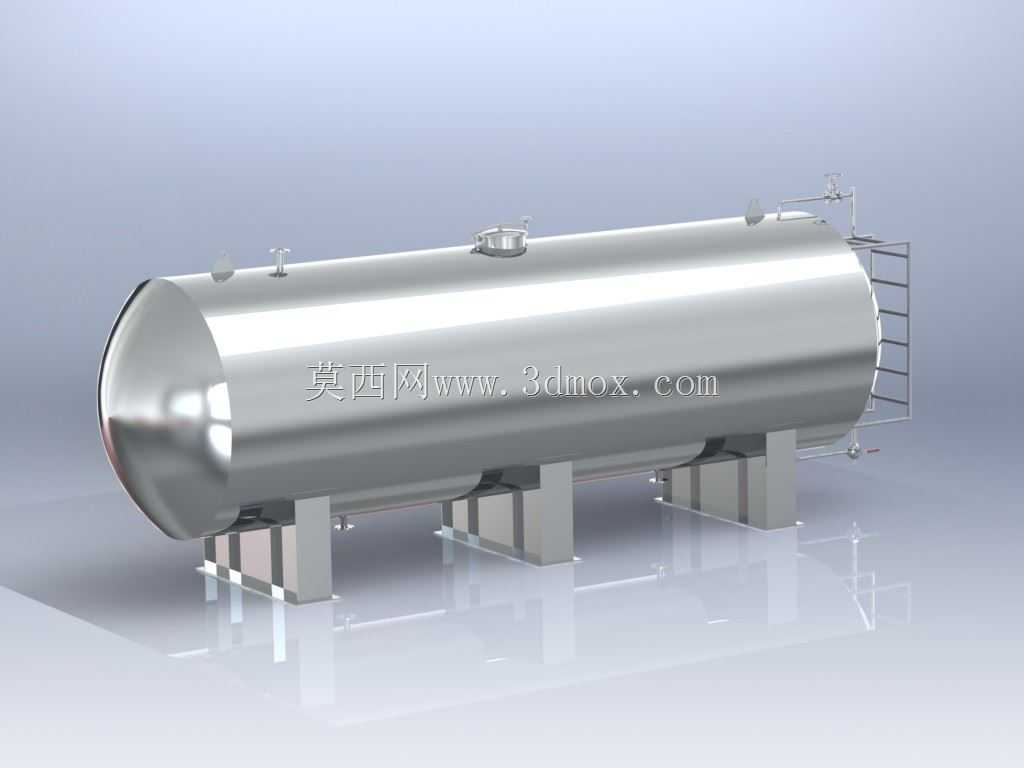

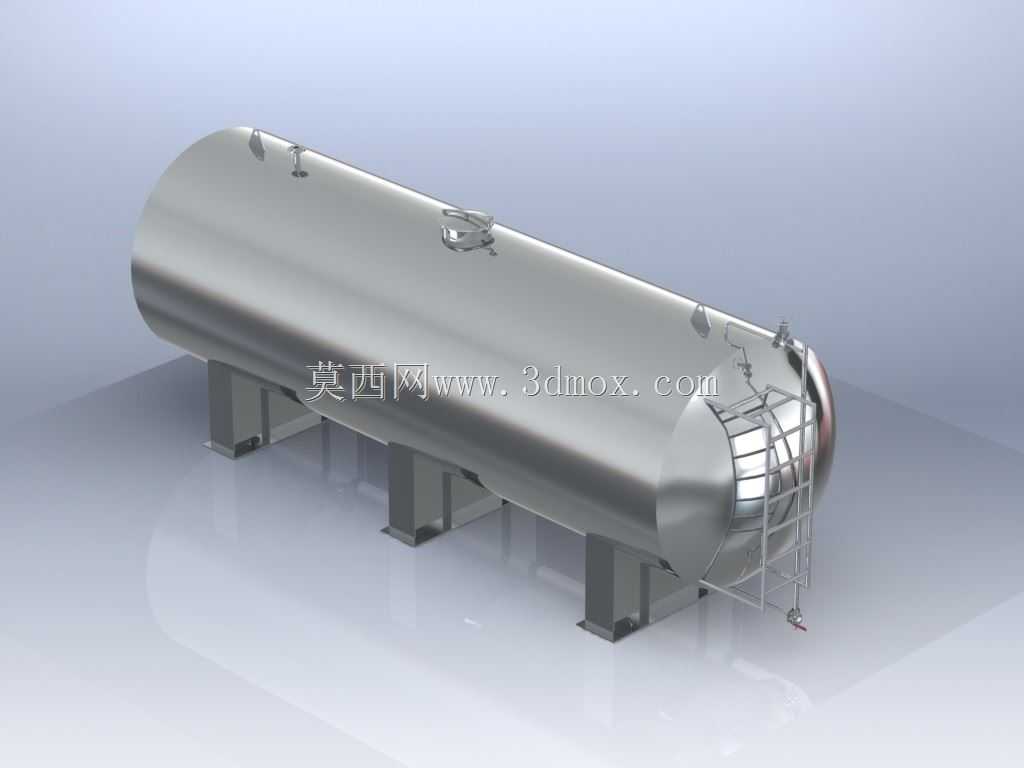

在化工原料中转、食品级流体暂存、制药溶剂储备、市政供水调峰等场景中，卧式承压储液罐是应用频次极高的静态存储类设备，区别于立式储罐对场地竖向高度的要求，这类卧式结构更适配厂房层高有限、需要就近布置在生产线旁的安装场景，能大幅缩短流体输送管线长度，降低管路沿程阻力带来的输送能耗。从结构设计逻辑来看，罐体主体采用等径圆筒搭配两端标准椭圆形封头的结构形式，椭圆形封头的曲面曲率经过力学优化，能在承压状态下将罐壁应力均匀分散，避免平板封头易出现的应力集中问题，适配常压到中低压的流体存储需求，可存储常温下无强腐蚀、无剧烈相变的液态介质。罐体底部设置四组鞍式支座，支座的排布间距经过载荷计算确定，既避开罐体的焊缝位置避免应力叠加，也能保证罐体充液后的整体稳定性，支座底部预留了地脚螺栓安装孔，可直接与混凝土基础或钢制安装平台固定，抵消介质充放过程中可能出现的水平偏移力。罐体顶部根据工艺需求设置了多个不同通径的接管，分别用于介质进料、排气、液位检测、安全泄压，其中靠近罐体端部的位置设置了带护笼的直爬梯，直爬梯的踏步间距、护笼横杆间距都符合工业安全规范要求，方便运维人员定期登顶检查附件状态、校验仪表精度。罐体端部的封头位置预留了人孔结构，方便检修人员进入罐体内部开展清洁、焊缝探伤、衬层修补等作业。建模过程中对罐体的壁厚做了等比例还原，鞍座的筋板、底板结构都做了细节呈现，爬梯的圆管弯折、护笼的环形箍结构都按照实际加工工艺搭建，没有做过度简化，能直接用于厂区布局的干涉校验、安装方案模拟，也可作为同类型储罐设计的结构参考，帮助设计人员快速核对鞍座安装间距、接管排布位置、爬梯安装边界是否符合现场实际需求，避免设计阶段出现尺寸错配导致的现场安装返工问题。这类卧式储槽的外形长径比通常控制在3到4之间，既保证足够的存储容积，也不会因为罐体过长导致运输、吊装过程中出现形变，安装时需要保证罐体整体有千分之二左右的坡度，坡向排污口一侧，方便定期排空罐底的沉积杂质，减少介质残留对罐壁的腐蚀。
