径向连接式压力温度一体检测表结构设计

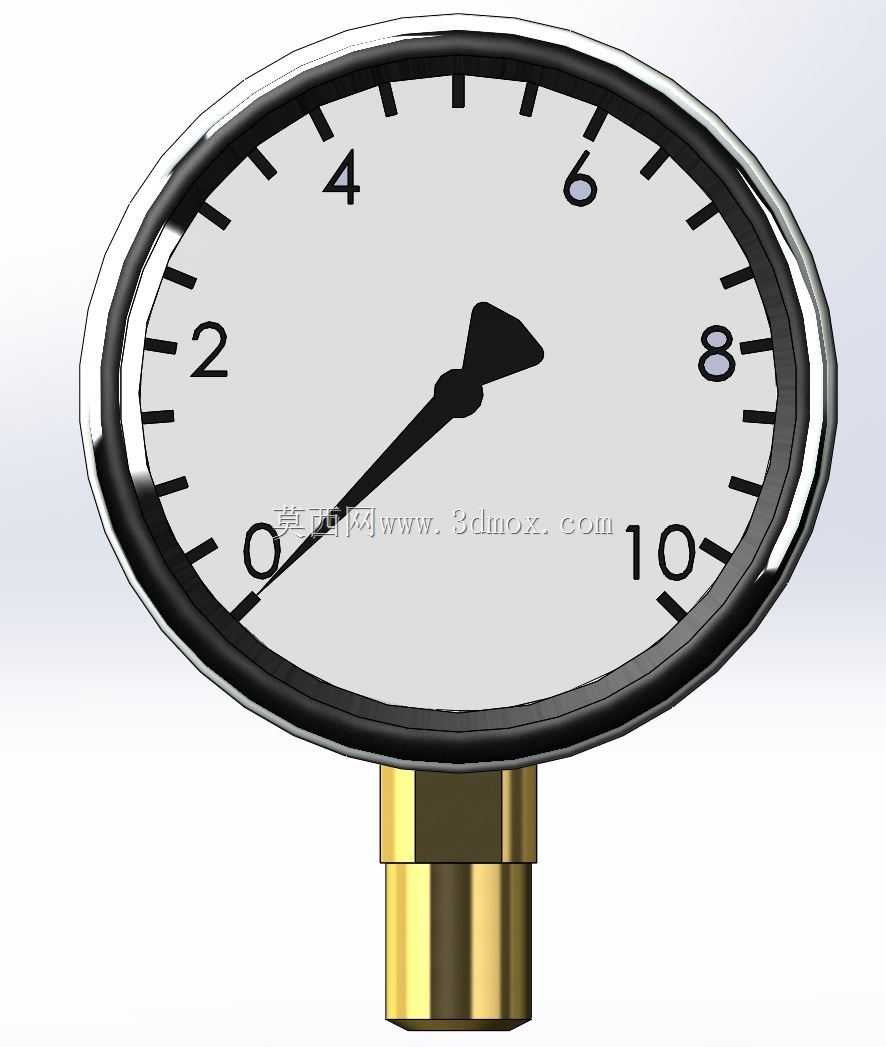

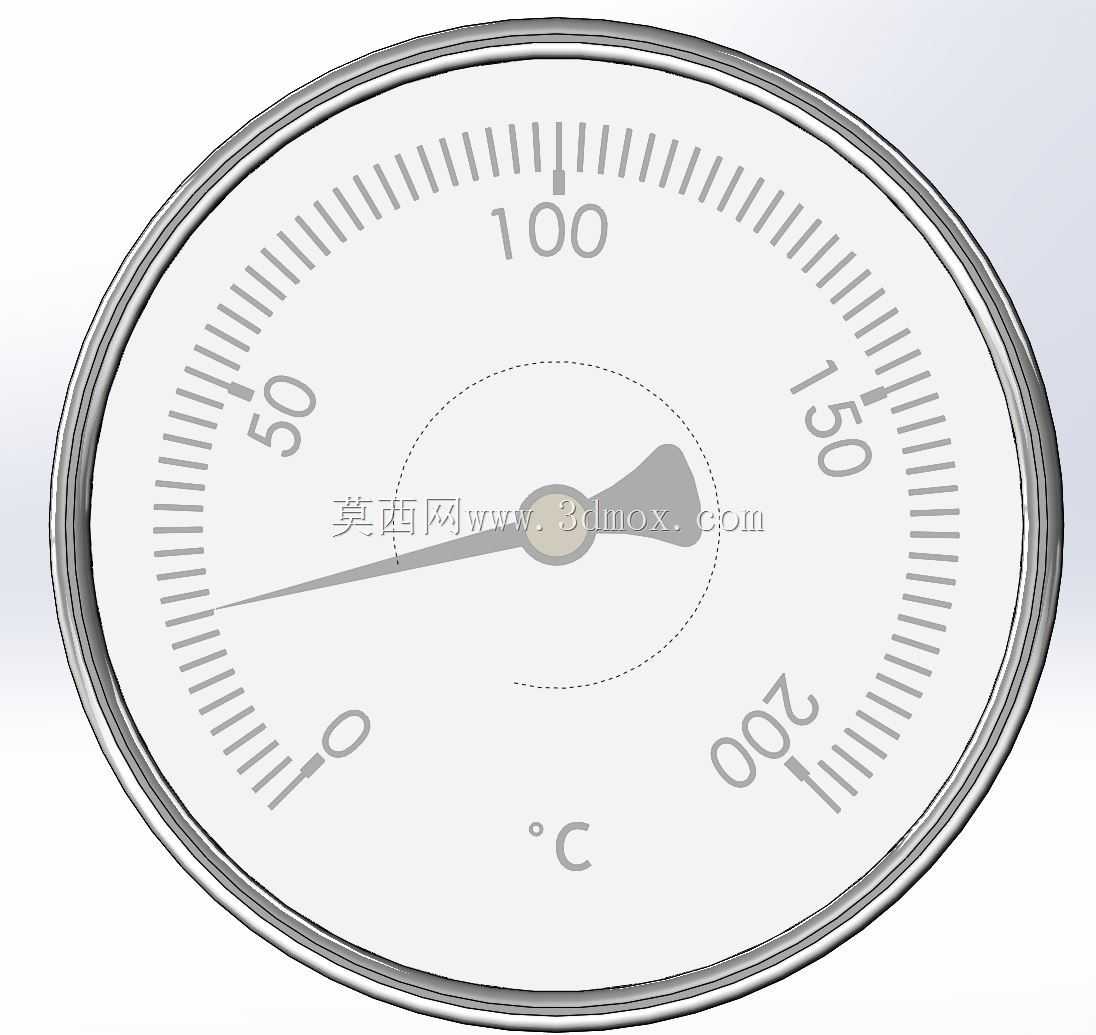

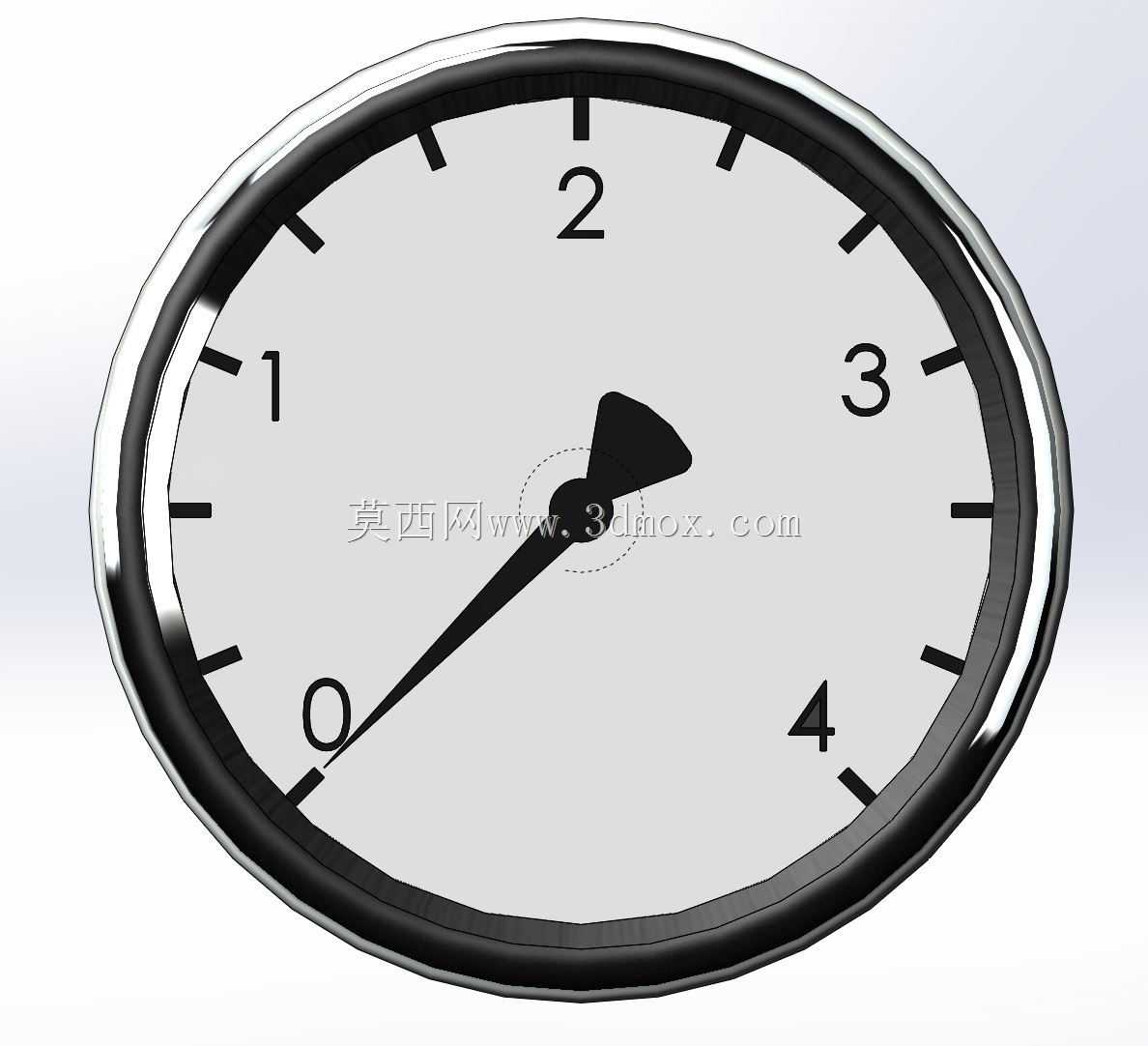

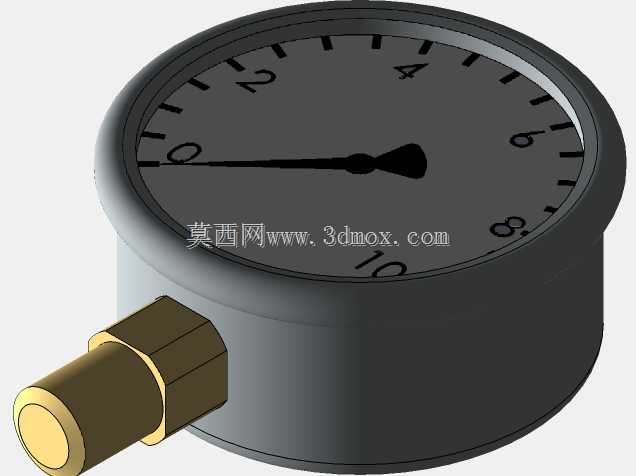

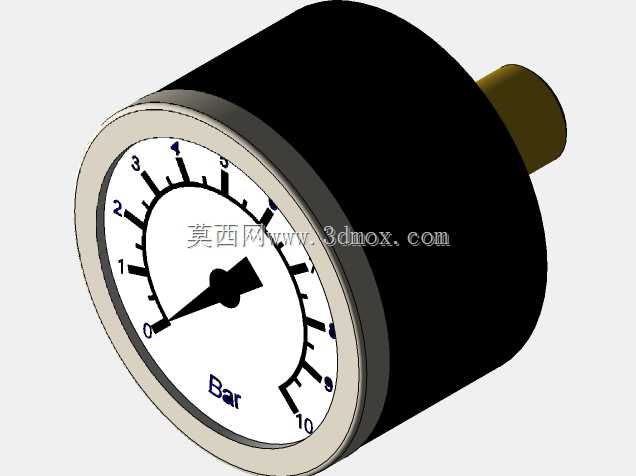

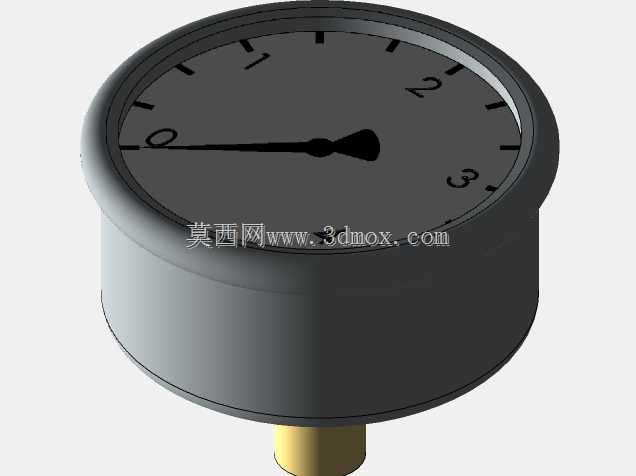

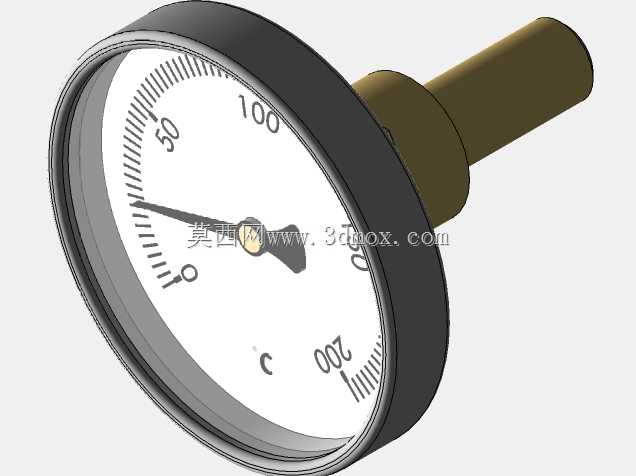

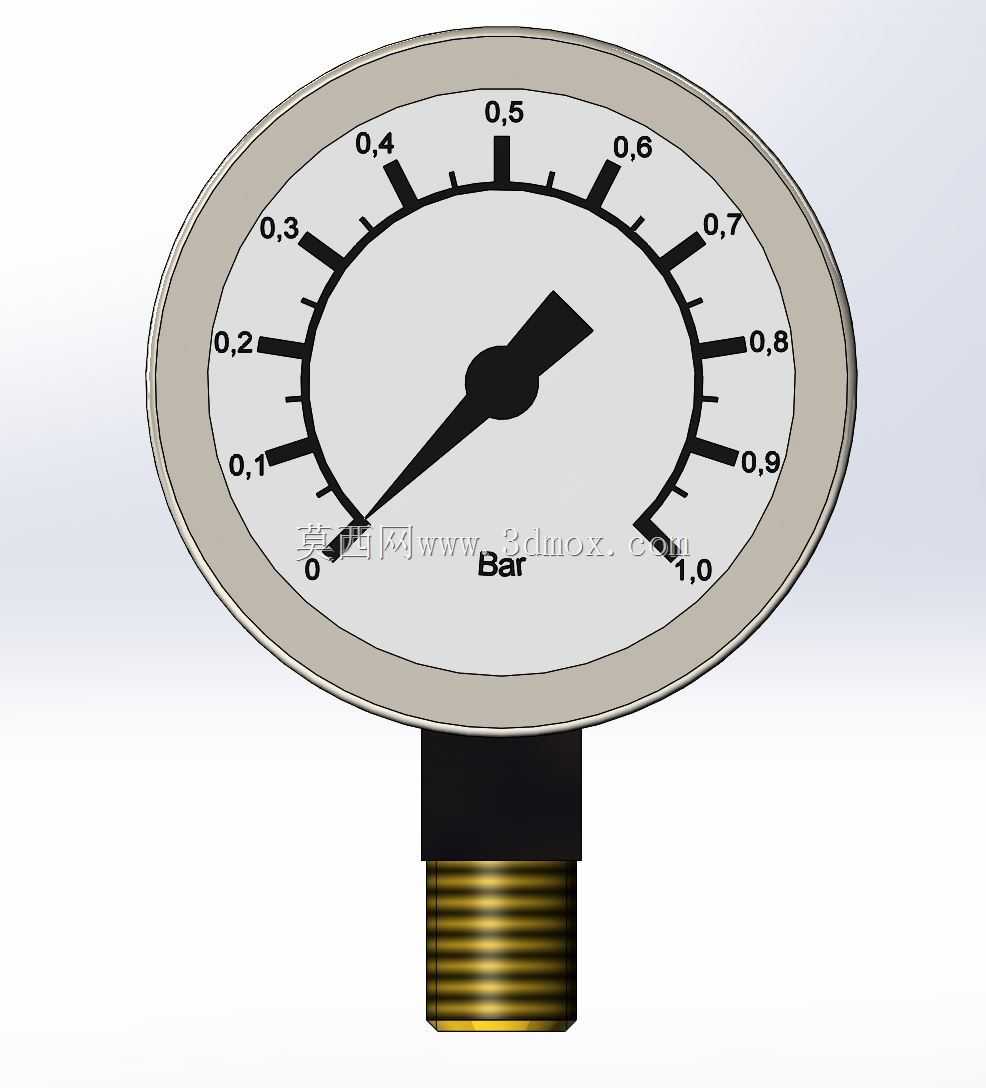

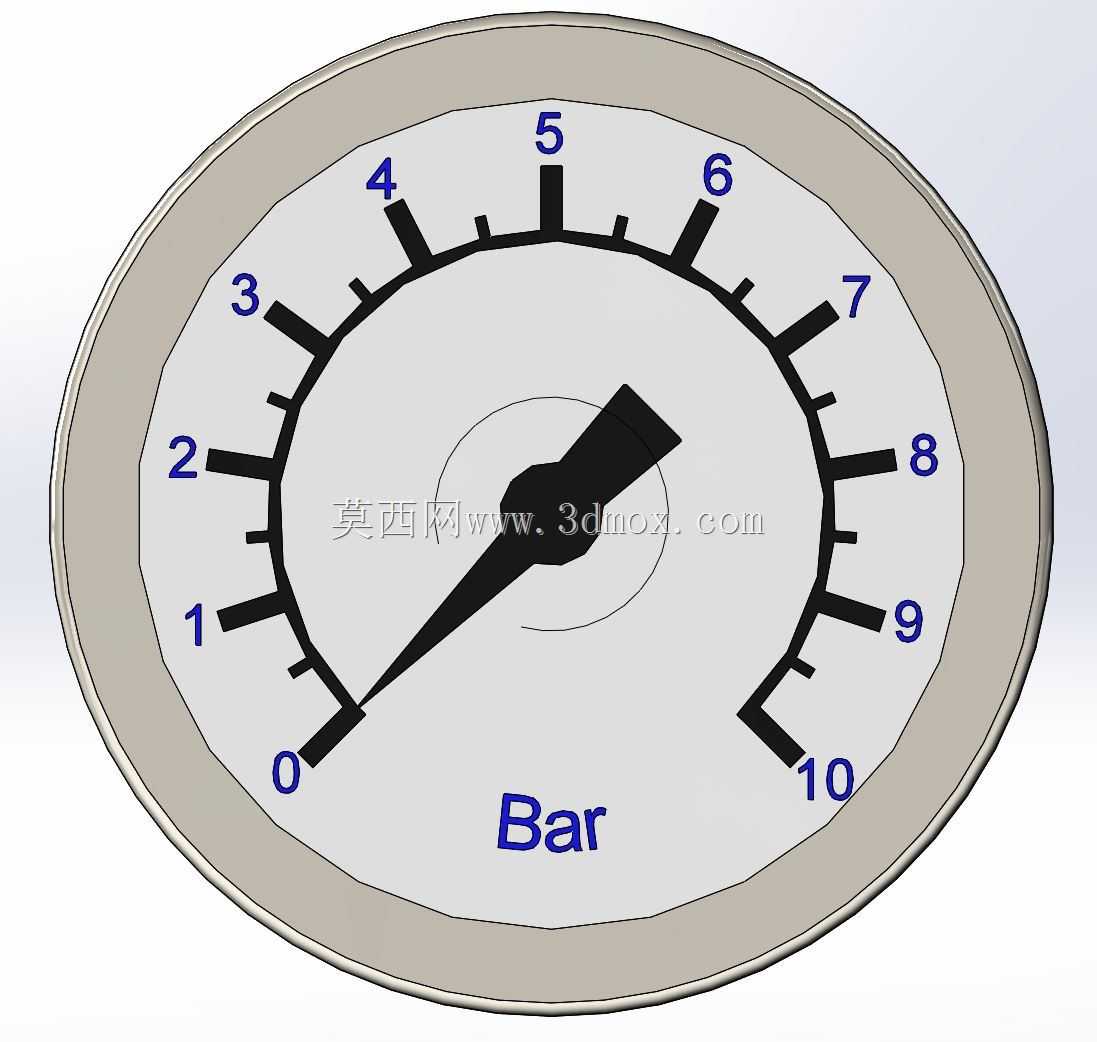

在民用供水、小型气动回路、暖通管路这类需要同时获取介质压力与温度参数的场景里，单表双参数检测的结构能大幅减少管路开孔数量，降低泄漏风险，也能压缩现场仪表的安装占用空间，这款一体检测表的设计正是围绕这类场景的实际需求展开。从实际使用逻辑来看，这类仪表不需要额外的供电线路，依靠介质压力驱动表内波登管形变带动指针偏转，依靠感温元件的形变同步传递温度指示，不需要外接信号传输就能实现现场直读，非常适合无供电配套的简易管路、户外临时管线、小型设备配套的检测点位使用。设计过程中首先考虑的是安装适配性，底部采用标准外螺纹连接结构，螺纹规格匹配常规水暖、气动管路的通用接口尺寸，不需要额外加工转换接头就能直接拧装在管路预留的检测接头上，安装时仅需保证表盘朝向观测人员的常规视角即可，不需要额外调整安装角度。表盘的刻度排布做了工程化优化，压力量程覆盖0到1.0Bar的低压检测区间，刻度线按0.1Bar的间隔做细分，长刻度线对应整数值点位，短刻度线对应中间分度，指针采用锥形加宽结构，观测时能快速对齐刻度线减少读数误差，表盘中心标注压力单位Bar，避免不同单位混用导致的读数误判。表壳采用圆形卷边结构，外壳边缘做圆弧过渡，既可以提升壳体的抗磕碰能力，也能避免安装维护时尖锐边角划伤操作人员，表壳厚度控制在常规径向压力表的通用尺寸范围内，能适配现有同规格压力表的保护罩、安装支架等配套配件，不需要重新开发配套安装件。设计时特意将温度检测的感温端集成在压力检测的接头部位，介质进入接头腔体时能同时接触压力感应元件与温度感应元件，两个参数的检测响应延迟差控制在可接受范围内，不会出现压力读数已经稳定但温度数值滞后过多的问题。表盘的视窗采用平面透明结构，与表壳的密封处做压合密封处理，能阻挡日常环境中的灰尘、飞溅水汽进入表内，适配车间、户外管路、设备夹层等多种常规安装环境，不需要额外做仪表防护处理。指针的转动阻尼做了适配调整，在介质压力存在小幅波动的场景下，指针不会出现频繁大幅抖动的情况，既能保证读数的稳定性，也不会因为阻尼过大导致压力变化时指针响应滞后。整个结构的安装边界清晰，螺纹接头的伸出长度匹配常规管路壁厚，安装后表盘与管路外壁的间距适中，不会出现表盘贴紧管壁导致读数视线受阻的问题，也不会因为接头伸出过长增加磕碰损坏的概率。
