ASME B16.9长半径45度对焊弯头管件

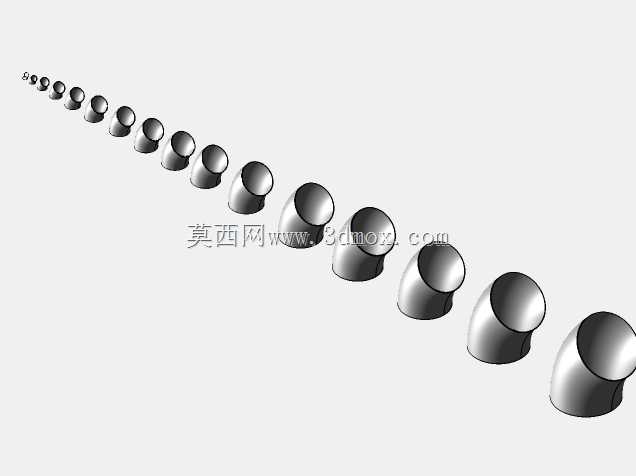

在石油化工、市政给排水、电力输送、暖通空调等涉及流体输送的工程场景中，管路系统的转向连接是管路布设环节无法回避的核心节点，长半径45度对焊弯头正是适配这类转向需求的核心管路配件。这类弯头的曲率半径为公称通径的1.5倍，相较于短半径弯头，流体在流经转向段时的流道过渡更平缓，局部阻力损失更小，能有效降低管路系统的压损，减少流体对管壁的冲蚀磨损，尤其适配中高压、高流速、含固体颗粒介质的输送工况，在长距离输送管线、工艺装置主管路中应用占比极高。从设计逻辑来看，该系列弯头严格遵循ASME B16.9管件尺寸标准，两端采用对焊连接结构，连接时需与对应规格的管道端部加工出匹配的焊接坡口，焊接完成后接头与管路本体形成等强度的密封结构，不存在螺纹连接的渗漏隐患，也不存在法兰连接的额外密封件老化问题，能长期稳定适配高温、高压、强腐蚀的严苛输送工况。模型完整还原了全系列公称通径规格的弯头结构，每个规格的弯头端面垂直度、曲率半径、壁厚过渡段都严格贴合标准要求，弯头的内外壁均做了平滑圆弧过渡，不存在应力集中的尖角结构，在管路运行过程中能有效分散介质压力带来的结构应力，降低焊缝位置的疲劳开裂风险。从安装边界来看，该系列弯头的端面到中心的安装尺寸严格匹配标准数值，设计人员在进行管路三维布设时，可直接调用对应规格的模型完成管路走向排布，无需额外核算转向段的安装预留空间，能有效避免现场安装时出现管路对接错位、安装空间不足的问题。弯头的壁厚从端部到弯弧段做了均匀的增厚过渡，因为流体流经弯弧段时会对弯管外侧形成持续冲蚀，均匀增厚的壁面能提升弯头的耐冲蚀寿命，同时弯管内侧的流道收缩控制在标准允许范围内，不会出现局部通径缩小导致的流阻骤增问题。在实际工程选型中，设计人员可根据管路的公称压力、介质特性、输送流速匹配对应壁厚等级的弯头，该系列模型的尺寸参数完全贴合工业现场的实际采购与安装要求，可直接用于管路系统的三维布线、应力校核、预制加工下料等环节，能有效减少设计阶段的重复建模工作量，提升管路设计的准确性与效率。
