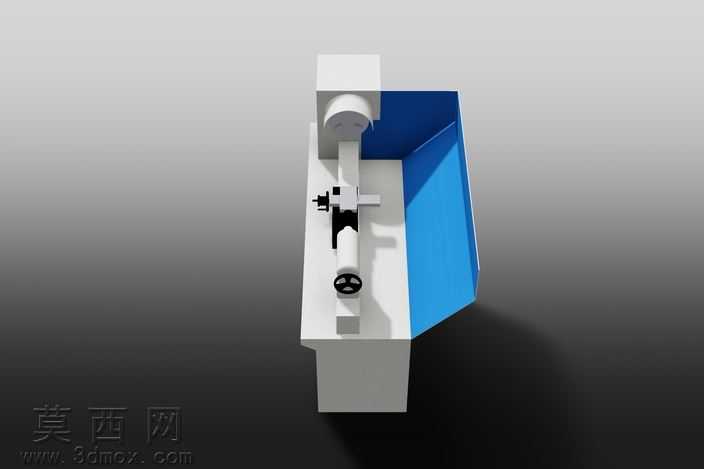

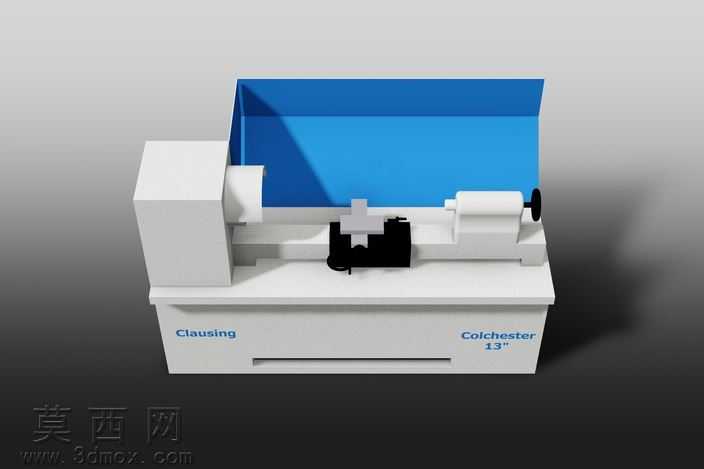

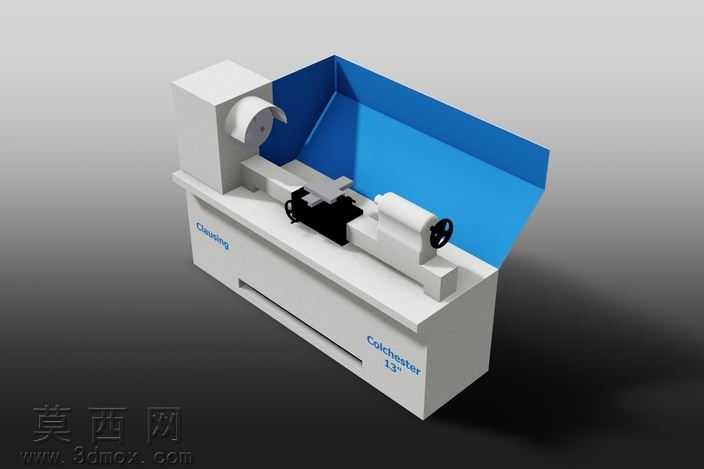

克劳辛科尔切斯特13英寸普通车床三维建模

本模型为克劳辛科尔切斯特13英寸卧式普通车床的三维数字化建模成果，建模过程严格遵循真实设备的尺寸比例与结构逻辑，完整还原了该款经典车床的全部核心功能部件。建模阶段以真实车床的实体测绘参数为基准，首先搭建床身主体的基础框架，床身作为整台设备的承载基座，采用一体式箱型结构设计，模型精准还原了床身表面的导轨安装面、底部支撑脚、正面品牌标识凹槽等细节，保证基座结构的刚度表现与真实设备一致。床头箱部分建模还原了内部主轴安装位、外部操作手柄排布、主轴端部的卡盘连接结构，准确呈现床头箱的动力输入与工件装夹功能结构；床鞍与刀架部分完整复刻了横向进给拖板、纵向溜板、四方刀架的装配关系，刀架的锁紧结构、进给手轮的安装位置、刻度盘的细节特征都做了精细化还原，可直观展示刀具的进给运动路径。尾座部分还原了尾座体、套筒、锁紧手柄、手轮的完整结构，套筒的伸缩行程、尾座在床身导轨上的滑移定位结构都符合真实设备的设计逻辑，可清晰展示尾座对长轴类工件的顶尖支撑功能。模型还还原了车床后部的蓝色切屑防护挡板，挡板的弯折弧度、安装固定位都与真实设备一致，同时对床身底部的储物槽、各部件的连接螺栓位、操作手柄的造型都做了细节刻画。材质渲染阶段，床身主体采用哑光灰白色机床专用漆材质，还原真实机床的漆面质感，导轨部分做了金属磨削质感处理，呈现光亮的金属加工面效果，刀架、卡盘、操作手柄等部件采用发黑处理的深色金属材质，与床身主体形成清晰的视觉区分，蓝色防护挡板采用半哑光工程塑料材质，品牌标识采用丝网印刷的质感呈现，整体渲染效果贴近真实车间内的设备视觉表现。建模过程中对各运动部件的装配关系做了严谨的约束设置，可直观演示主轴旋转、刀架纵横进给、尾座套筒伸缩等核心运动逻辑，完整呈现普通车床的机械结构原理，能够用于机床结构教学、设备布局展示、加工工艺演示等多个场景，清晰展现传统卧式车床的经典机械设计思路与功能布局。
