Z轴主轴启闭进给传动装置

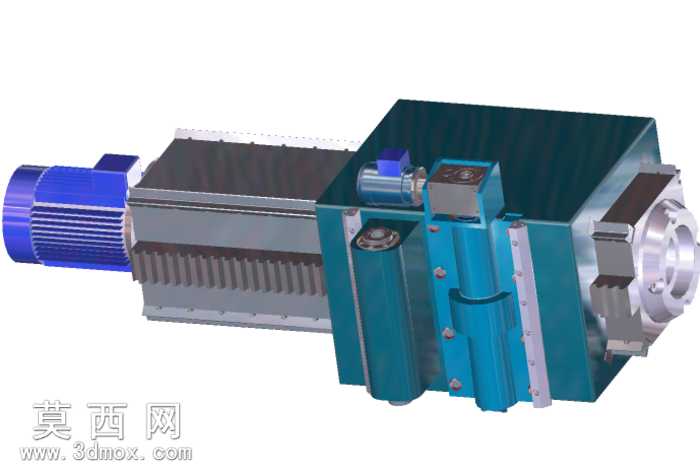

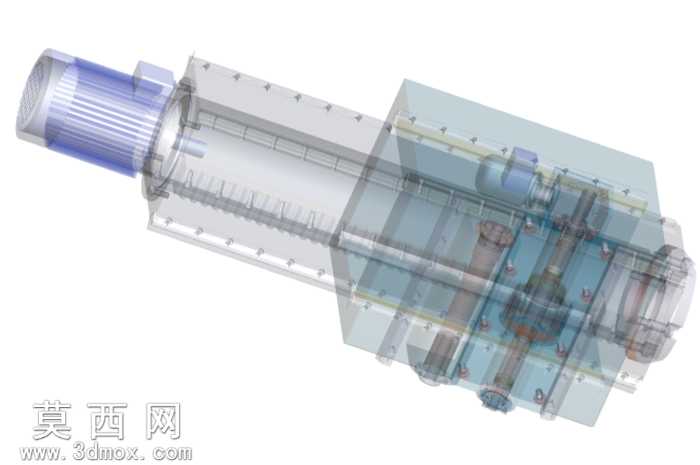

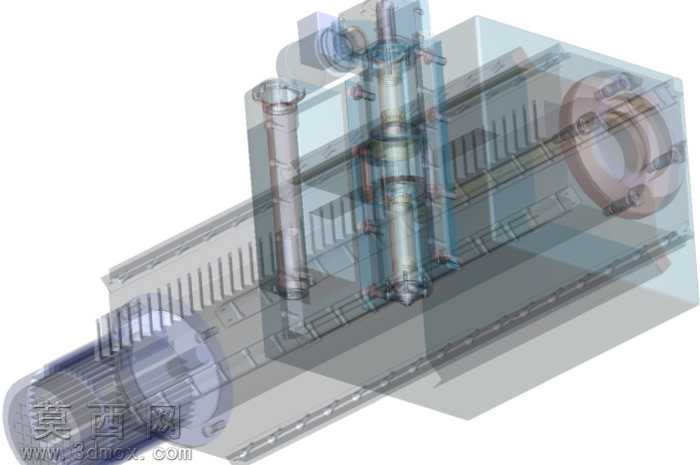

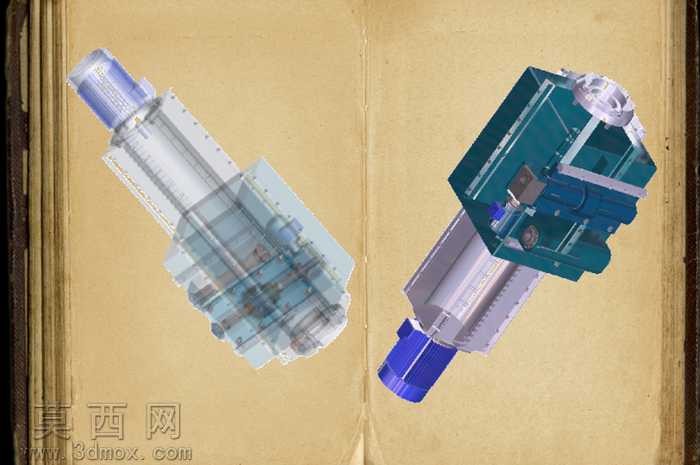

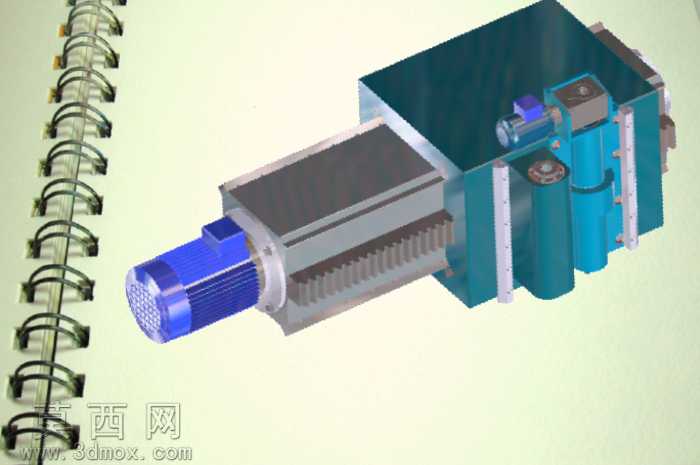

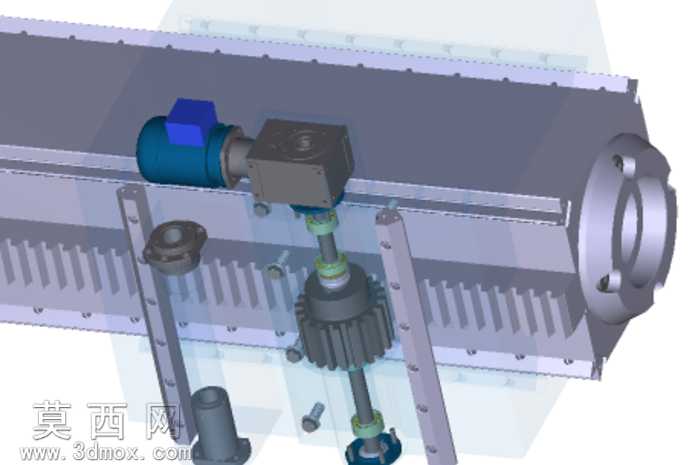

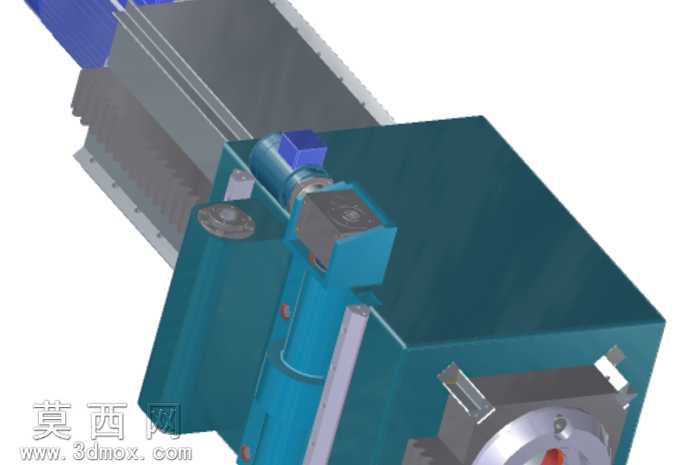

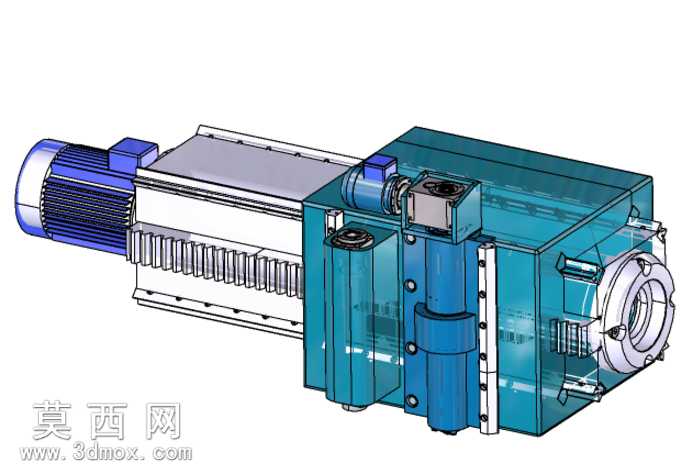

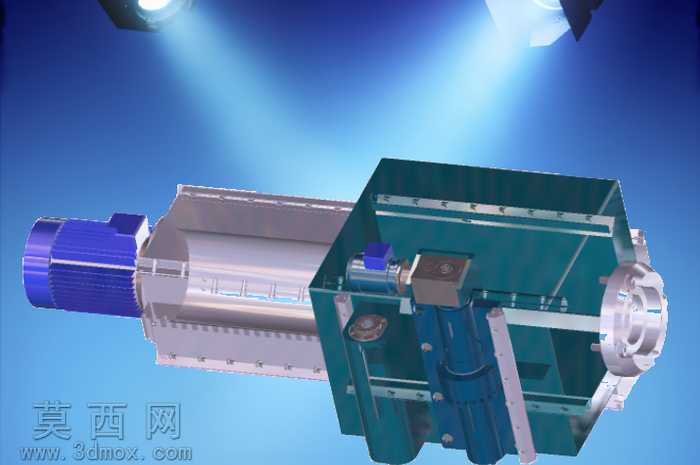

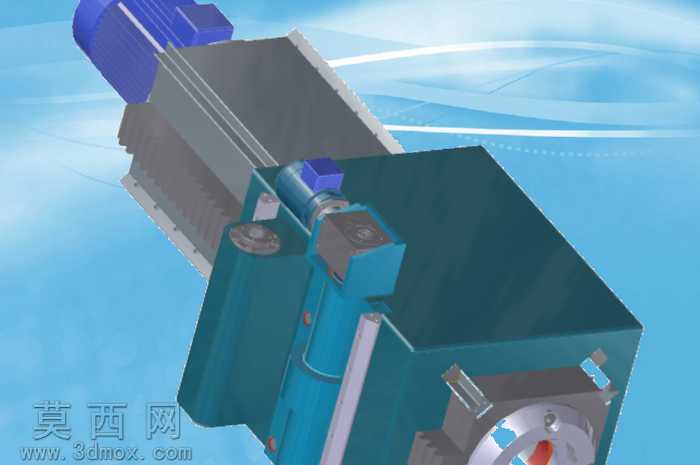

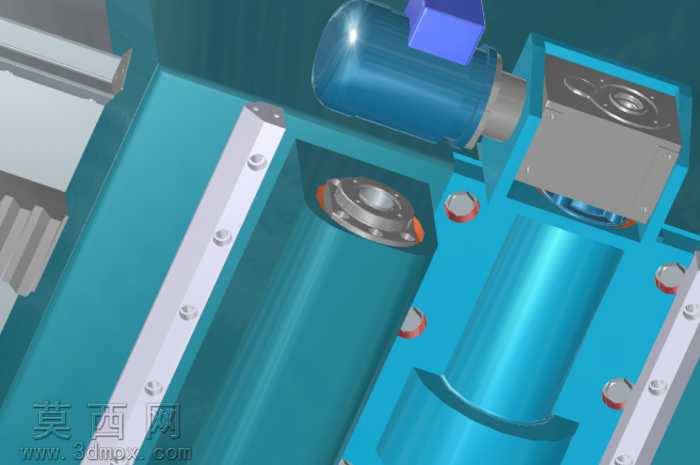

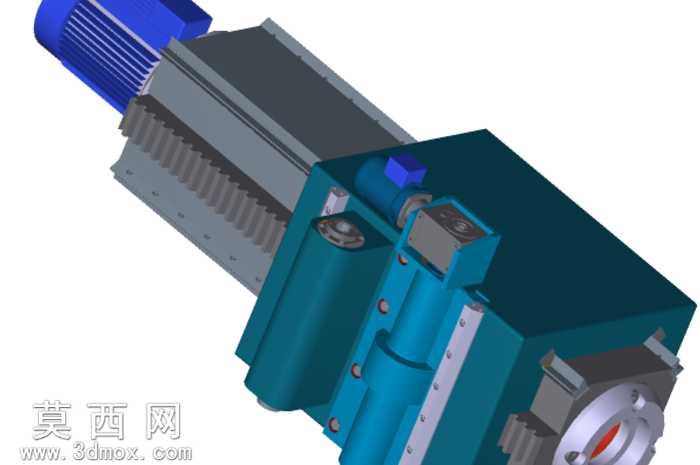

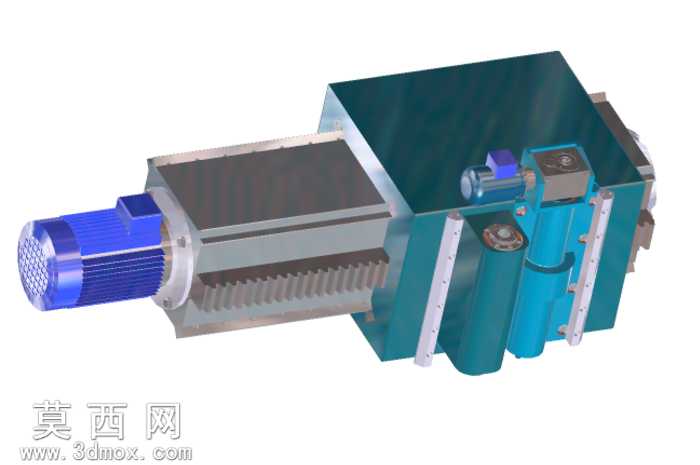

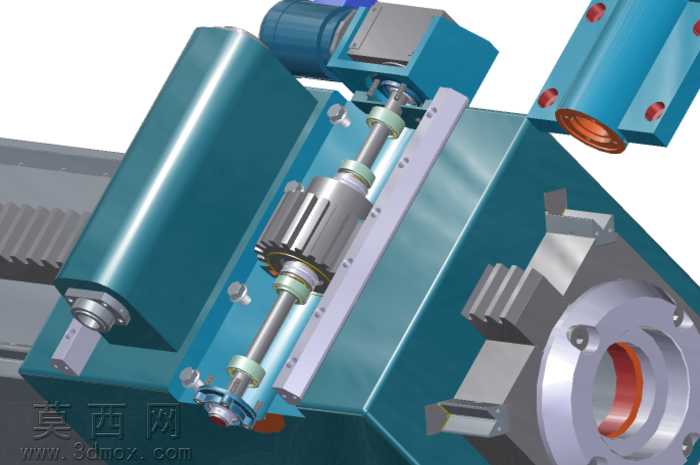

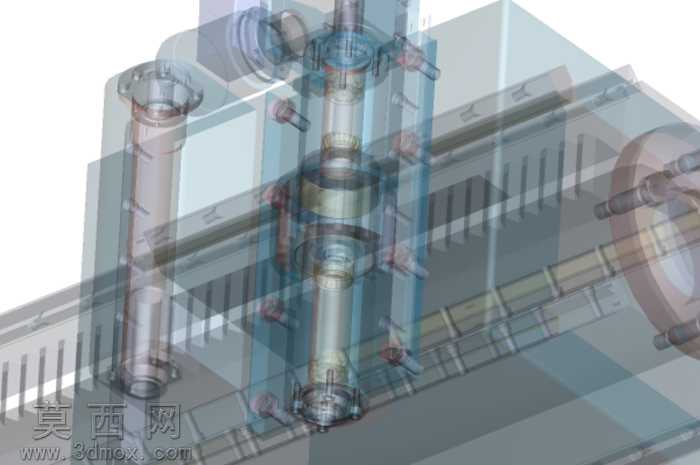

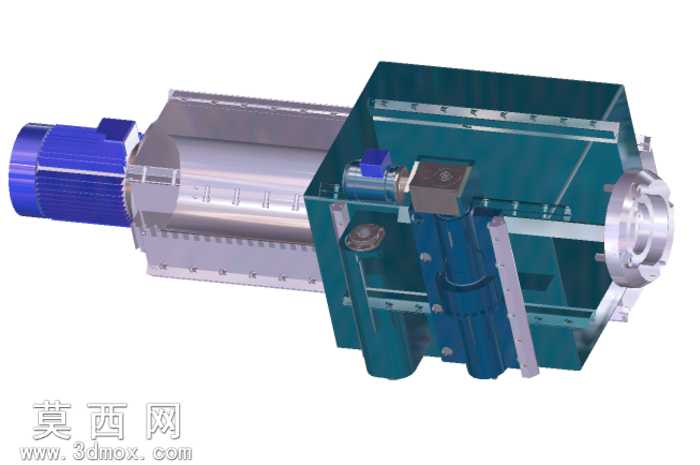

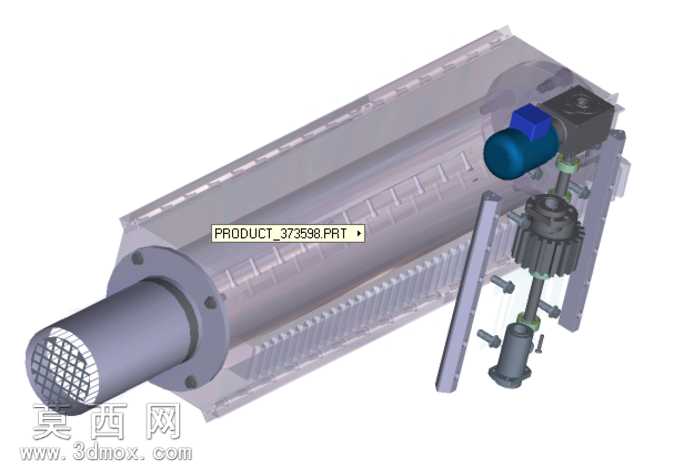

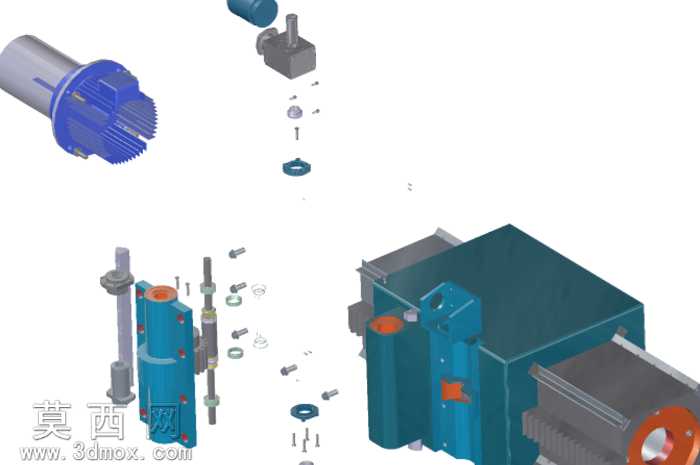

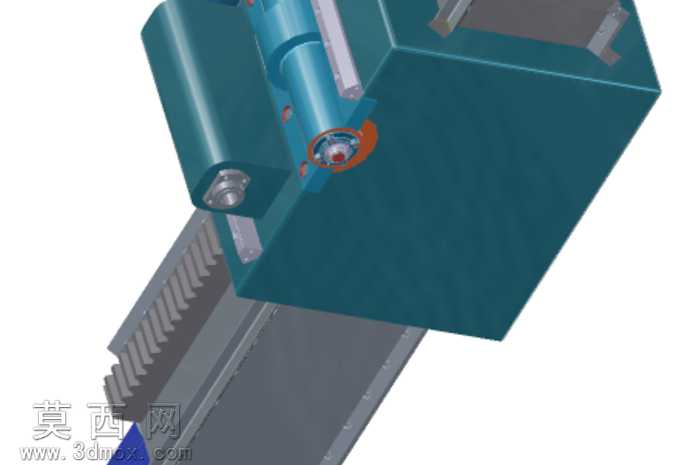

本作品为Z轴方向主轴启闭进给一体化传动装置的三维建模成果，建模过程中严格遵循机械设计通用规范，对装置各组成部件进行1:1等比例还原，完整呈现装置的装配逻辑与运行结构。建模阶段首先搭建整体装配基准框架，以主轴输出端为核心定位基准，依次排布驱动电机、传动齿条、导向柱、主轴箱体、锁紧组件等核心部件，确保各部件的同轴度、平行度等形位公差符合机械加工装配的实际要求，避免出现装配干涉问题。材质渲染环节针对不同部件的实际加工材质进行差异化参数设置，驱动电机外壳采用铸铁哑光材质，还原铸件表面的细微磨砂质感；传动齿条与导向柱表面设置镀铬金属材质，体现精加工金属件的高光反射特性；主轴箱体采用烤漆蓝绿色金属材质，还原工业设备漆面的均匀质感与轻微反光效果；主轴输出端的连接法兰采用不锈钢材质，呈现金属加工后的亮面质感，各部件材质区分清晰，能够直观分辨不同功能模块。结构设计上，装置集成了Z轴方向的直线进给与主轴启闭锁紧功能，驱动端通过齿轮齿条结构将电机的旋转运动转化为Z轴方向的直线进给运动，双侧平行导向柱为进给运动提供稳定的导向支撑，避免进给过程中出现偏摆晃动；主轴箱体侧部设置独立的锁紧驱动组件，可实现主轴位置的精准锁止，保障加工过程中主轴位置的稳定性，主轴端集成了标准刀具安装接口，可适配多种钻铣类加工刀具，满足不同加工场景的使用需求。设计过程中充分考虑装置的实际使用场景，优化了各部件的排布方式，将驱动部件与锁紧部件集中布置在箱体侧部，压缩装置整体占用空间，同时预留了充足的安装维护空间，方便后期对传动部件、锁紧组件进行检修更换，各连接部位的螺栓、定位销等标准件均按照国标规格进行建模还原，确保模型可直接用于后续的工程出图、装配模拟、运动仿真等环节，完整还原工业主轴进给启闭装置的真实结构与功能特性。
