透明壳体外啮合齿轮泵结构展示模型

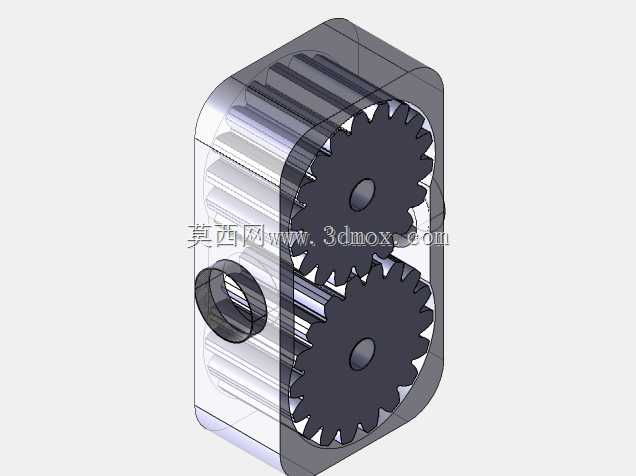

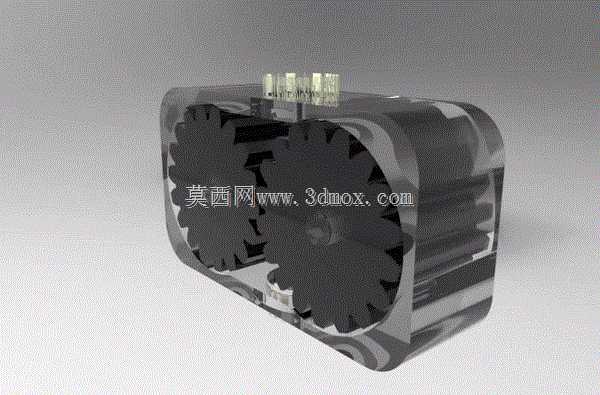

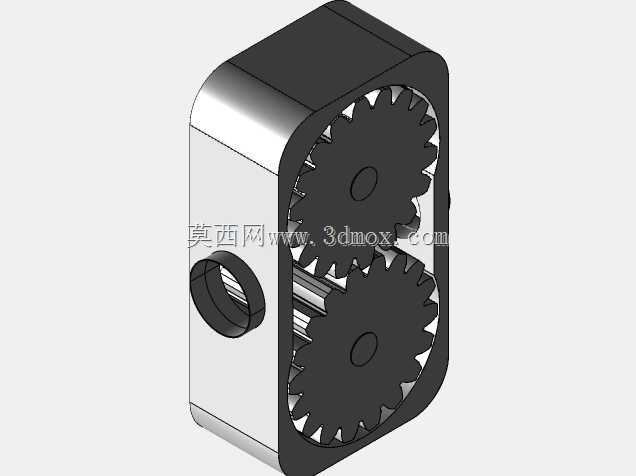

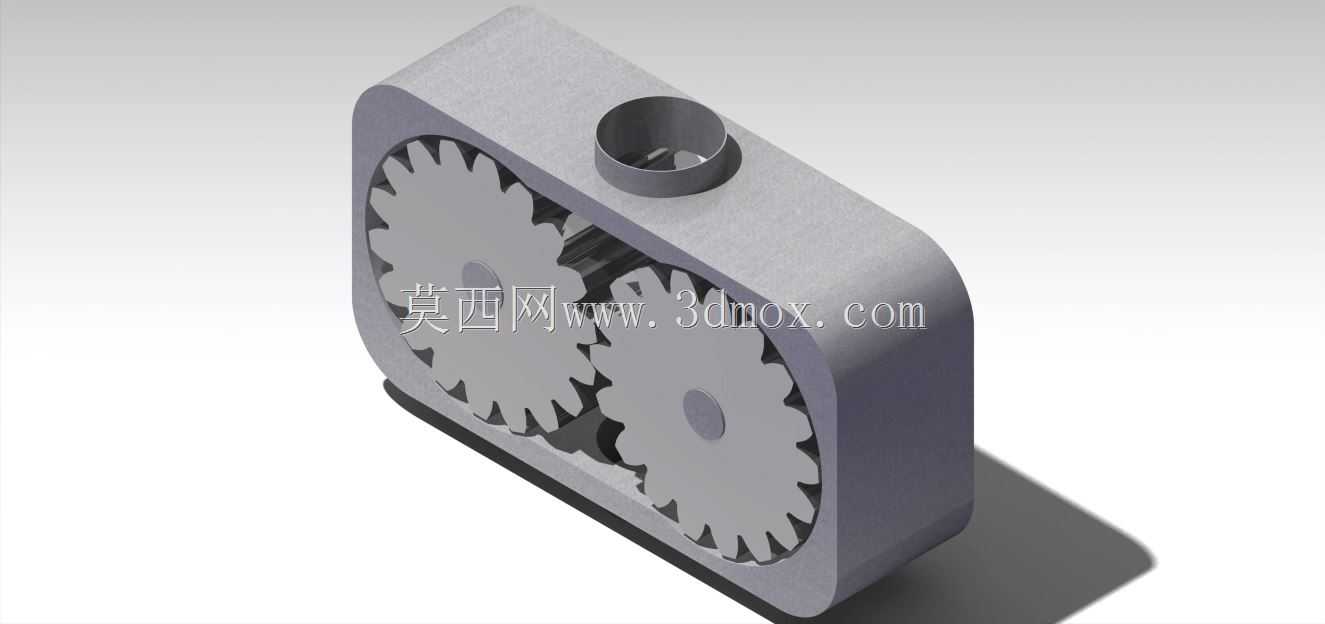

这款外啮合齿轮泵的三维结构模型，采用半透明壳体的呈现形式，能直观展现内部一对啮合齿轮的装配关系与腔体布局，对于液压系统设计人员理解泵的工作逻辑有很强的参考价值。在实际工业场景中，这类齿轮泵常应用在机床液压站、工程机械液压系统、润滑系统以及小型流体输送工位，依靠啮合齿轮形成的密闭容积变化完成流体的抽吸与排送，适合输送粘度范围较宽的油类介质，相比其他容积式泵，它的结构更紧凑，对加工精度的适配性更好，日常维护的拆解难度也更低。从设计思路来看，建模时优先保证了齿轮啮合间隙的合理性，齿顶与泵壳内壁的间隙、齿轮端面与端盖的轴向间隙都按照常规工业级齿轮泵的公差范围做了预留，避免出现容积效率过低或者运转卡滞的问题；泵体的进出油口位置做了常规的侧置布局，适配大多数液压管路的安装走向，壳体外部的加强筋结构也做了还原，能对应实际铸件的刚度需求，避免泵在高压工况下出现壳体变形影响密封性能。安装边界方面，模型还原了泵体底部的安装脚结构，预留的螺栓孔间距符合通用液压泵的安装尺寸规范，进出油口的通径也匹配常规液压管路的接头规格，选型人员可以直接参考模型的接口尺寸做管路布局的前期校核，不需要额外反复核对二维图纸的安装尺寸。不同于很多只做外部壳体的简化模型，这个模型还原了内部齿轮的齿形细节、齿轮与传动轴的装配关系，甚至连泵腔内部的卸荷槽位置都做了对应，能帮助刚接触液压元件设计的人员快速理解齿轮泵困油现象的解决结构，明白卸荷槽如何在齿轮啮合过程中引出密闭容积内的困油，降低泵的运转噪音与振动。在流体输送的实际应用中，这类齿轮泵的输出流量稳定性较好，虽然存在一定的流量脉动，但在对流量脉动要求不极端严苛的工况下，它的可靠性远高于结构复杂的其他泵型，建模时也考虑了泵体内部流道的圆滑过渡，避免出现流道直角造成的介质流动阻力增大问题，对应实际生产中铸件清砂后的流道处理要求，能让设计人员在做流体仿真时直接提取内部流道模型，减少重复建模的工作量。
