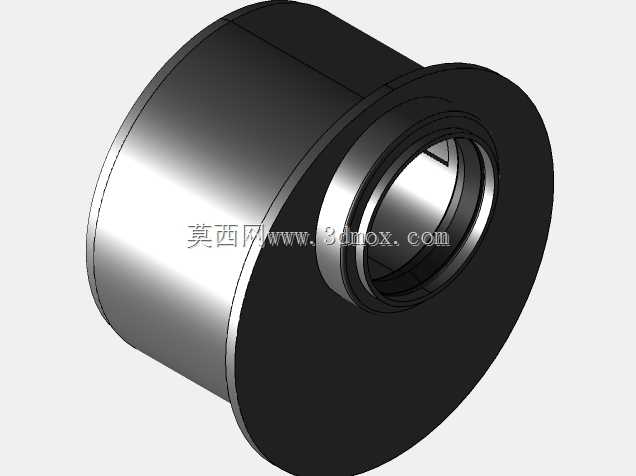

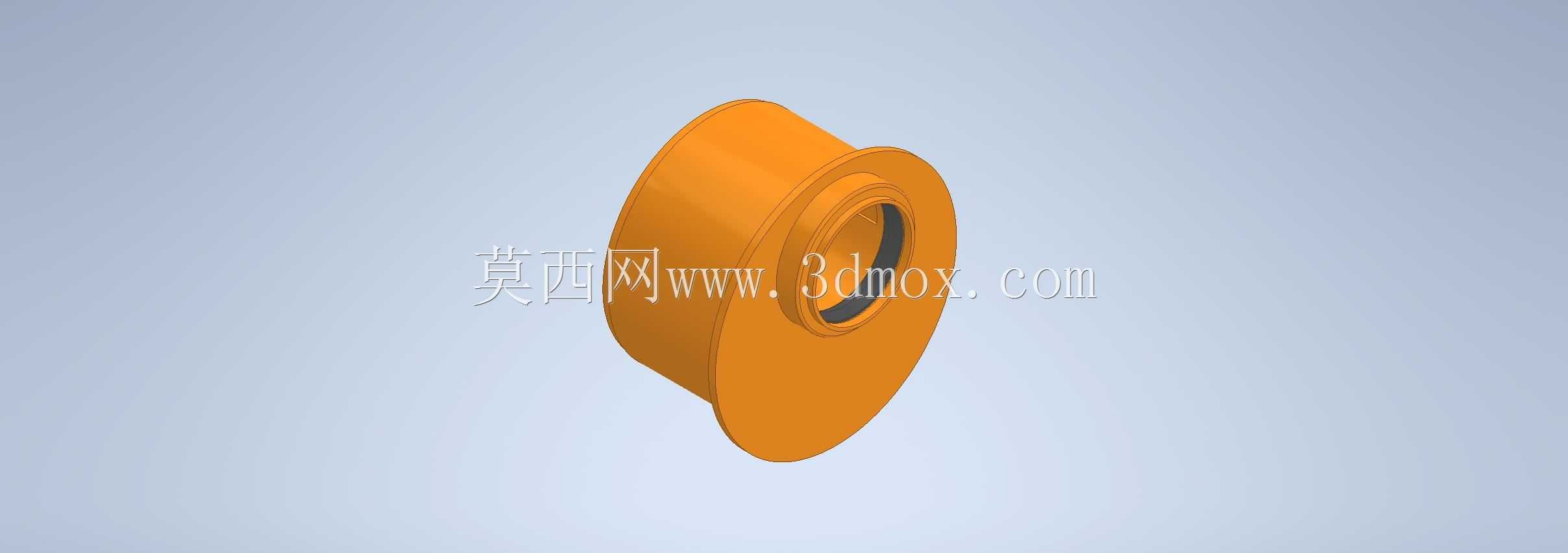

变径管道用短型KG适配接头结构

在民用给排水、化工流体输送、市政管网改造的现场施工场景中，不同公称通径的管道衔接一直是管路布设环节的常见需求，这款短型KG适配接头正是针对DN110与DN50两种通径管道的直连需求设计，省去了额外加装变径节、补芯的冗余步骤，能有效压缩管路节点的轴向安装空间。从实际使用场景来看，这类短型适配接头常应用在室内立管分支、设备进出水口变径、老旧管网局部通径调整的位置，相比传统长型变径接头，它的轴向尺寸更短，在布设空间局促的管井、设备夹层内安装时，不会因为接头长度过长导致管道弯折、应力集中的问题。产品整体采用同轴回转体结构设计，两端分别对应两种通径管道的插接/套接尺寸，中部的凸缘结构一方面作为安装时的定位止挡，能让施工人员快速判断接头插入管道的深度是否到位，避免插入不足导致的密封失效、插入过深顶触管道内壁影响通流的问题；另一方面凸缘也能增强接头整体的结构刚度，在管路承受内压或者外部轻微磕碰时，不会在变径过渡段出现应力开裂的情况。设计过程中，变径过渡段采用了平缓的锥面过渡结构，而非直角台阶式变径，这种设计能大幅降低流体经过变径位置时的局部阻力，减少流道内的紊流、涡旋产生，既可以降低流体输送过程中的压损，也能避免杂质在变径台阶处沉积堵塞管路，对于输送含有少量固体颗粒的流体工况也有更好的适应性。从安装边界来看，接头两端的配合尺寸严格匹配对应公称通径管道的公差范围，外壁预留了密封件安装的槽位，不管是采用粘接、热熔还是橡胶圈密封的连接方式，都能保证衔接位置的密封可靠性，安装时不需要额外加工管道端面，只要将管道切口处理平整，直接插入到接头止挡位置即可完成定位，能有效缩短现场施工的装配时长。接头的外轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，一方面是避免安装过程中划伤施工人员，另一方面也能减少接头外部的应力集中点，在低温环境下使用时，不会因为应力集中导致接头脆裂。在管路系统长期运行过程中，这类短型适配接头的通流截面变化平缓，内部流道光滑无凸起，不会对流体形成额外的截流作用，能保证管路的设计通流能力满足使用要求，同时较短的轴向尺寸也让管路整体的排布更紧凑，减少了管路系统占用的安装空间，在空间受限的改造项目中优势尤为明显。
