交叉合流真空法兰结构设计建模

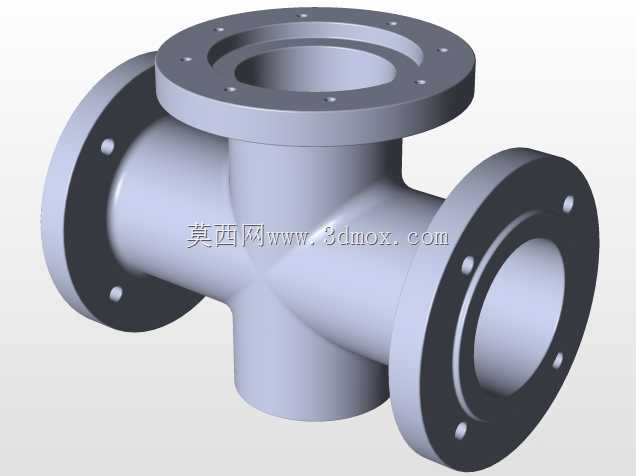

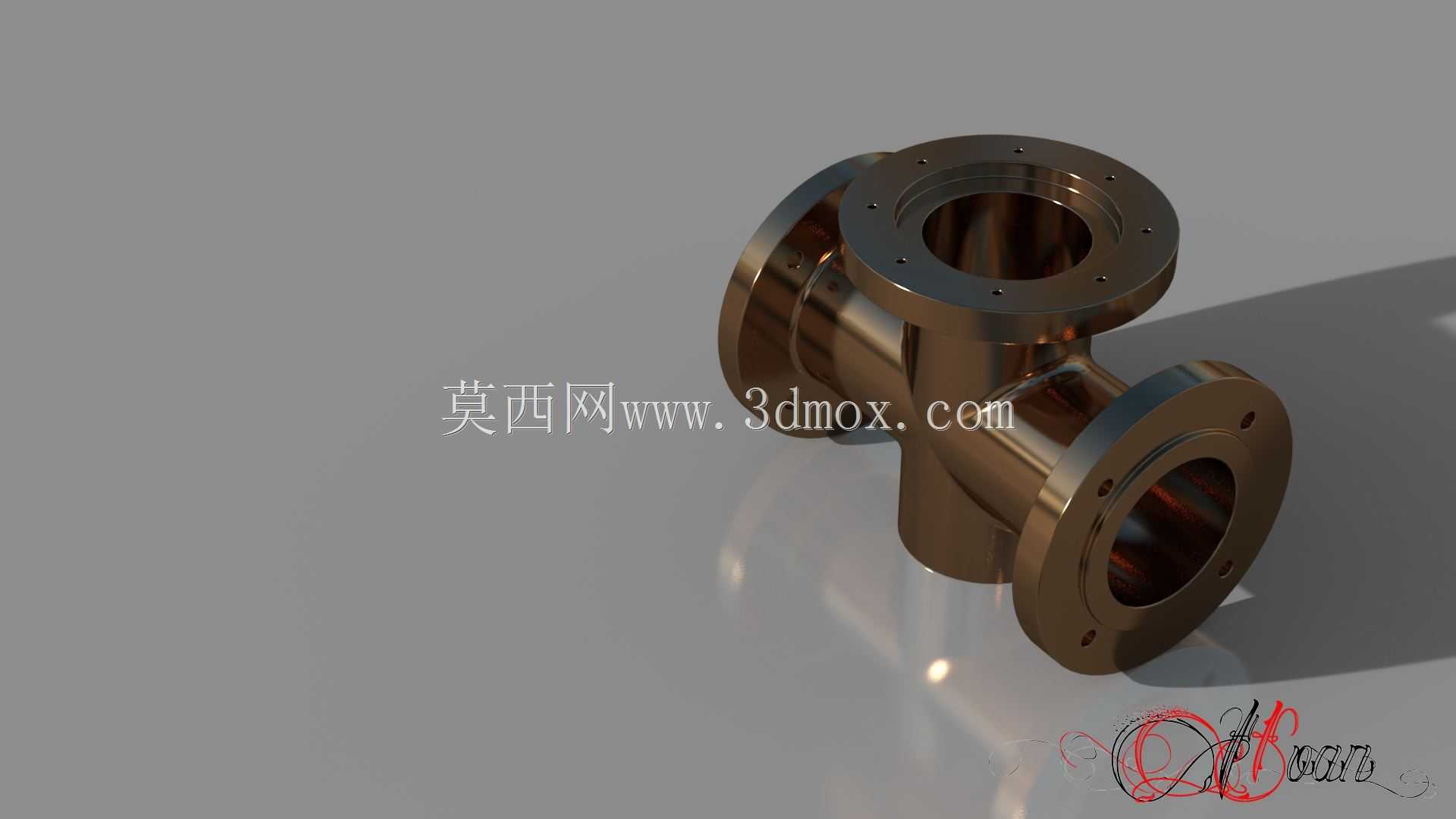

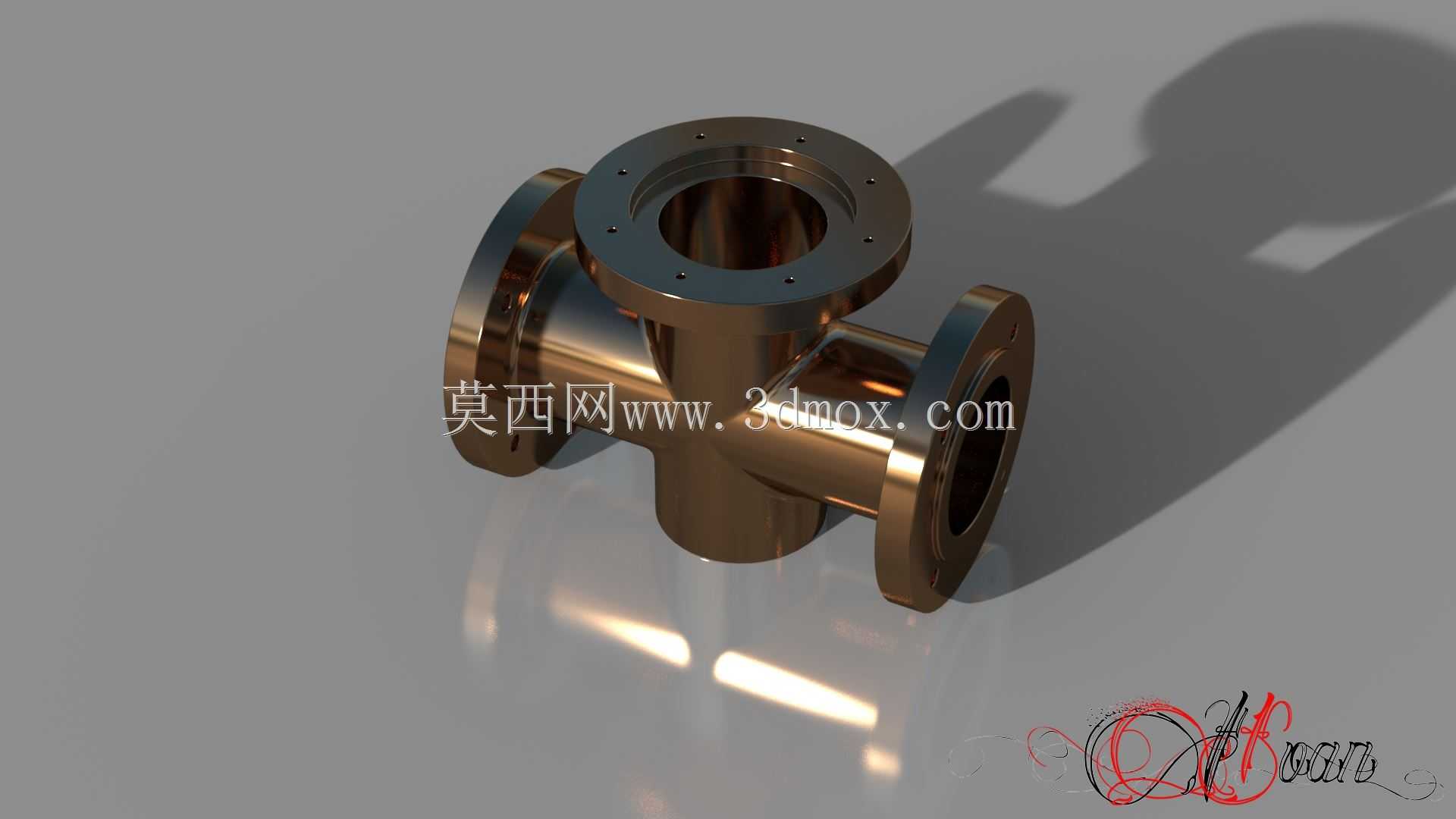

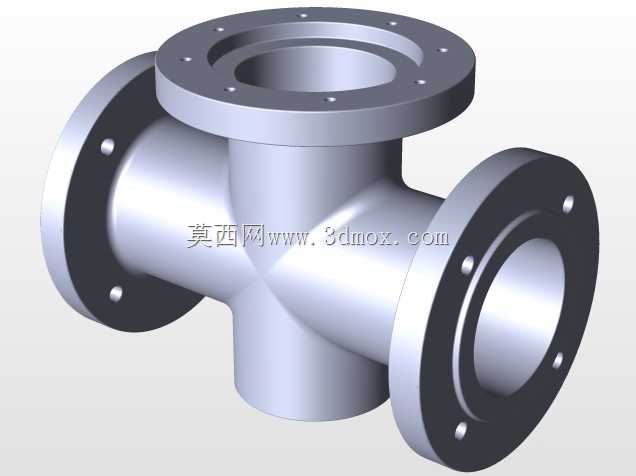

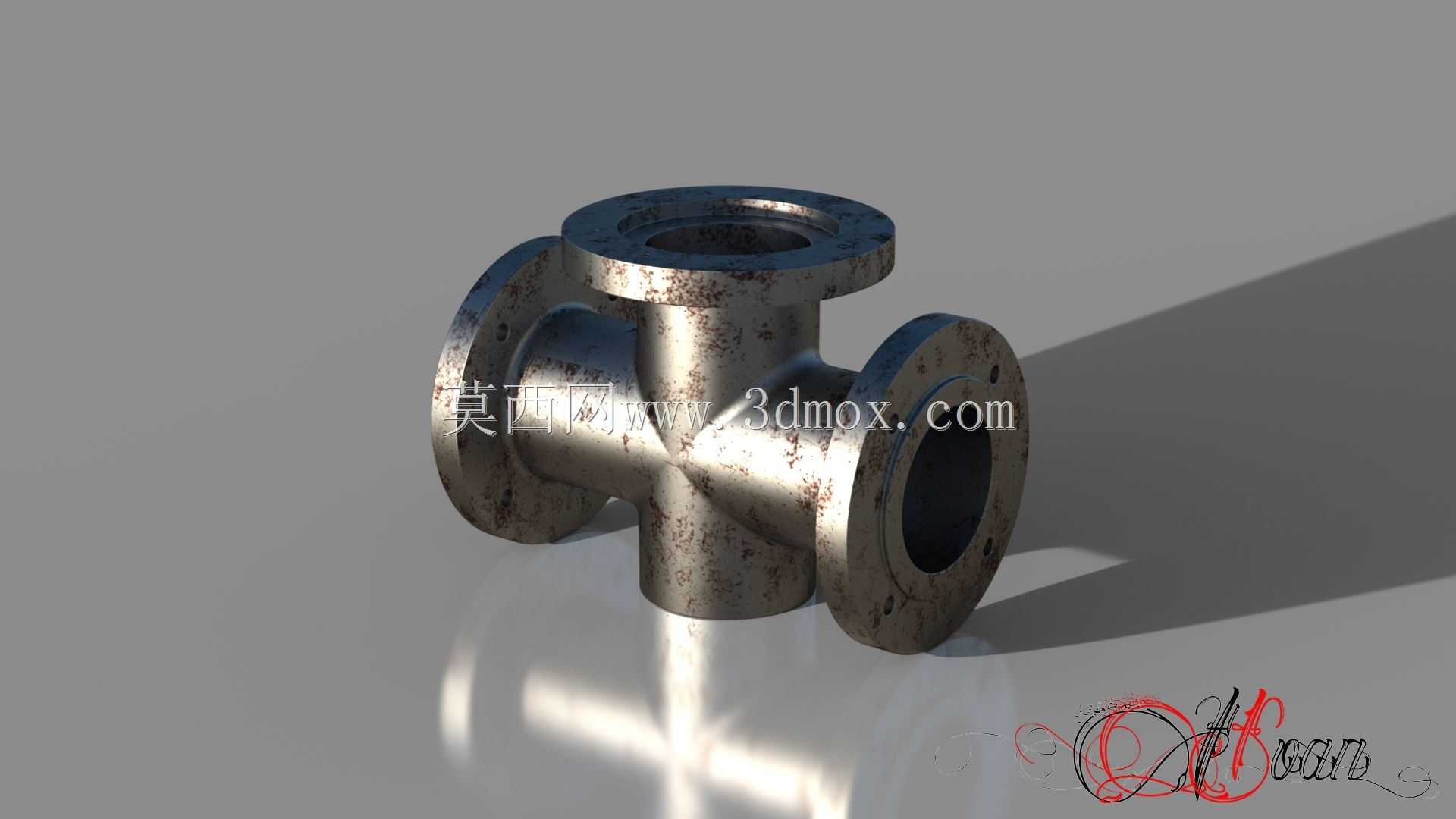

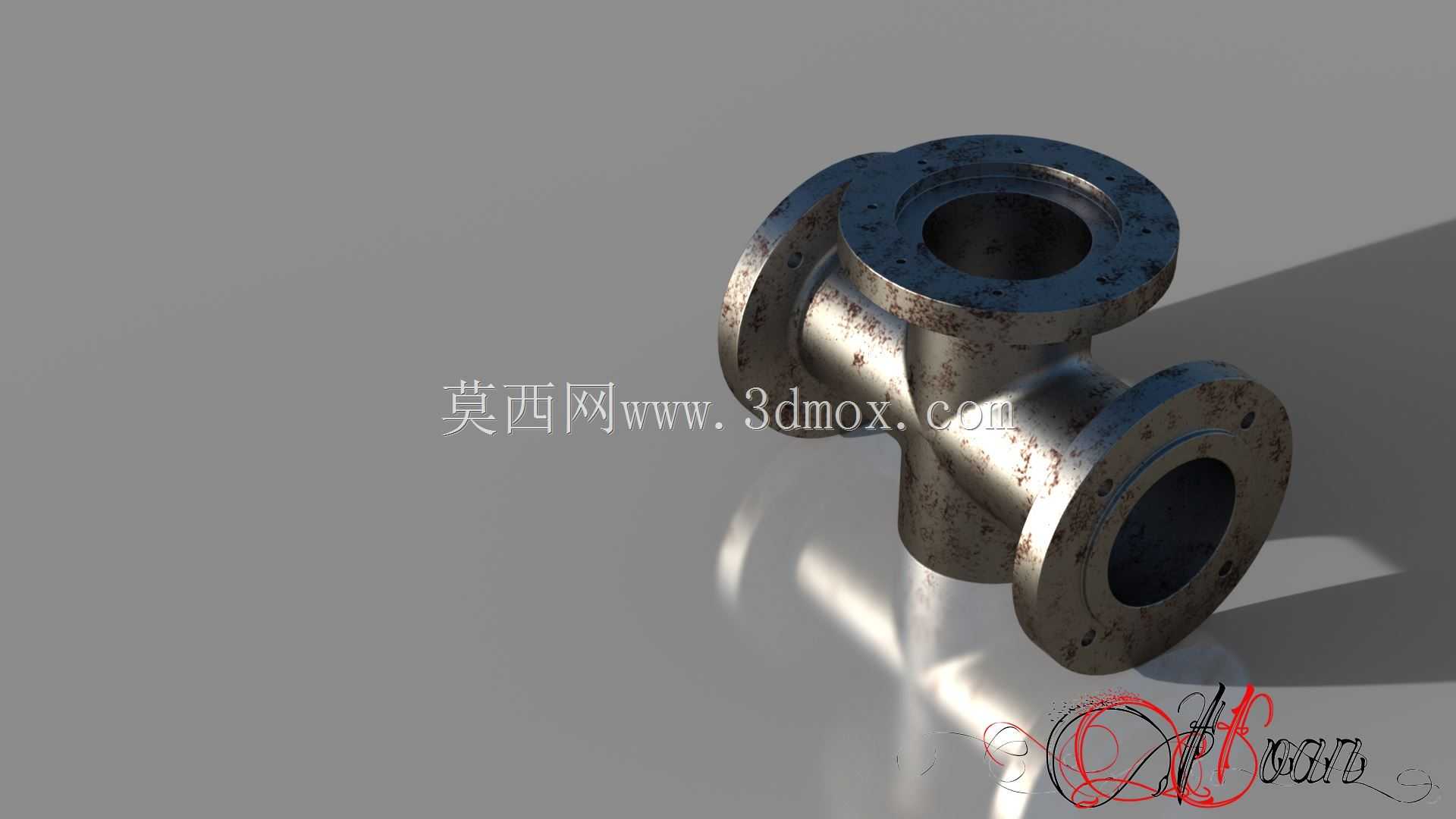

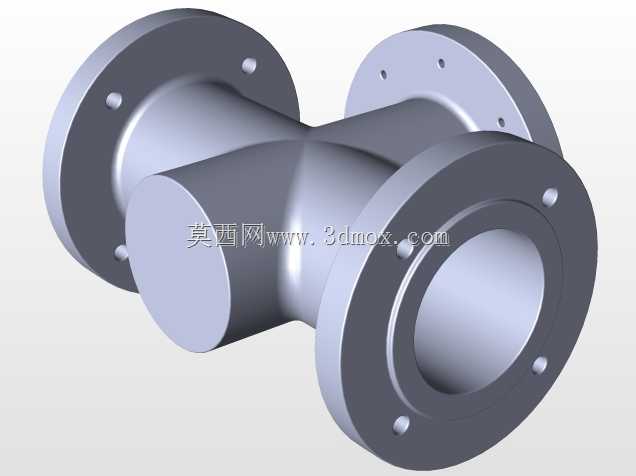

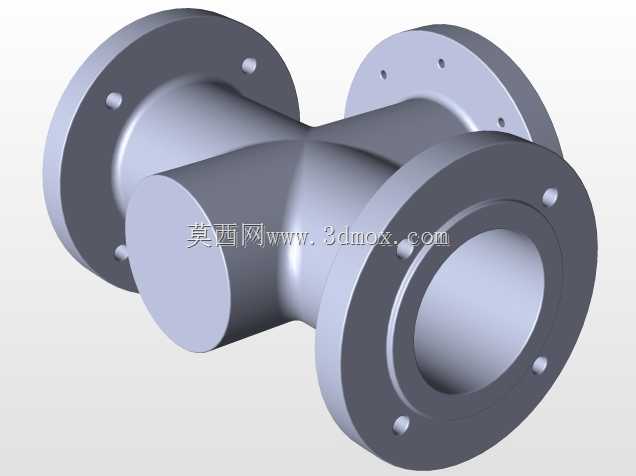

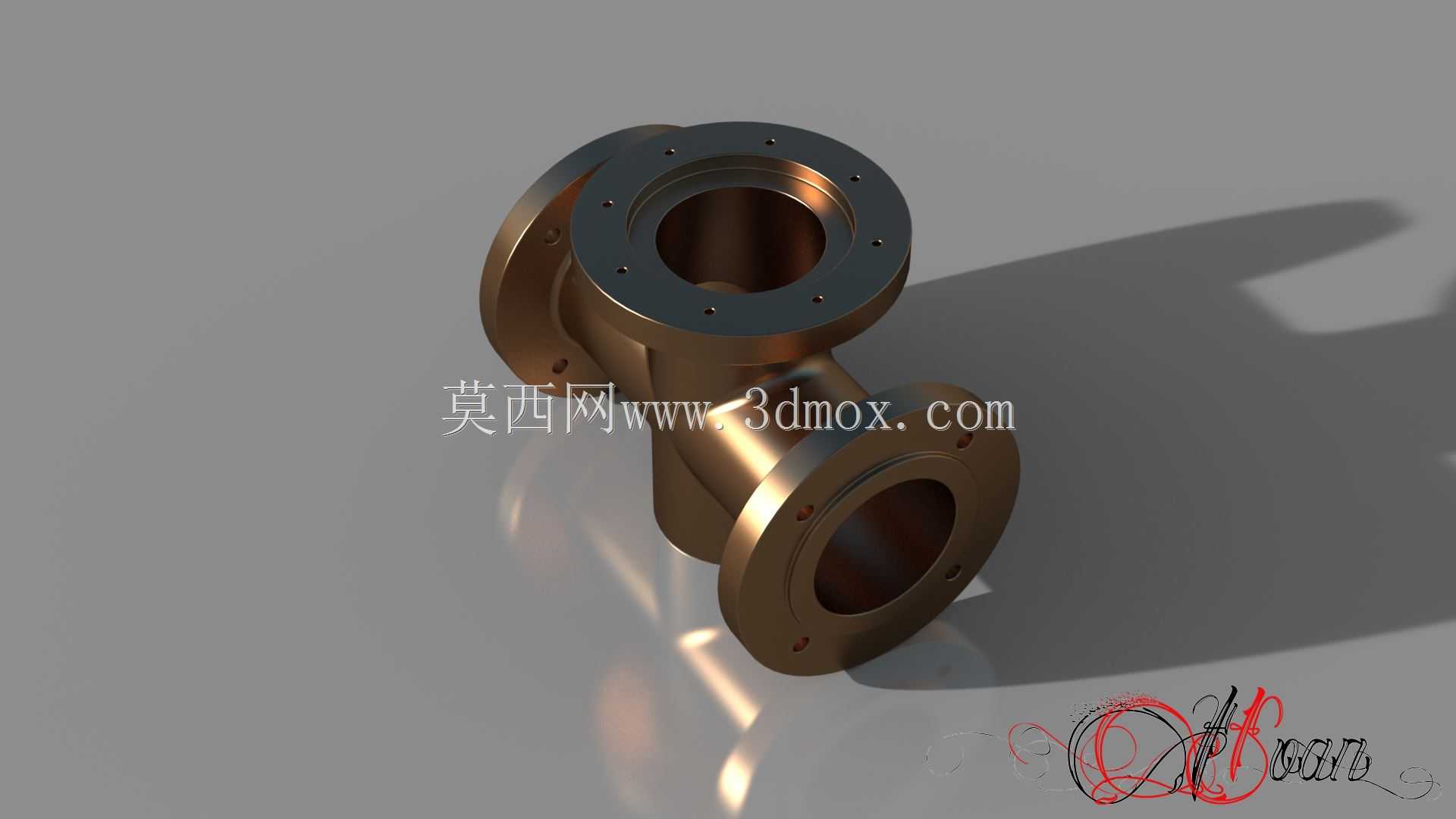

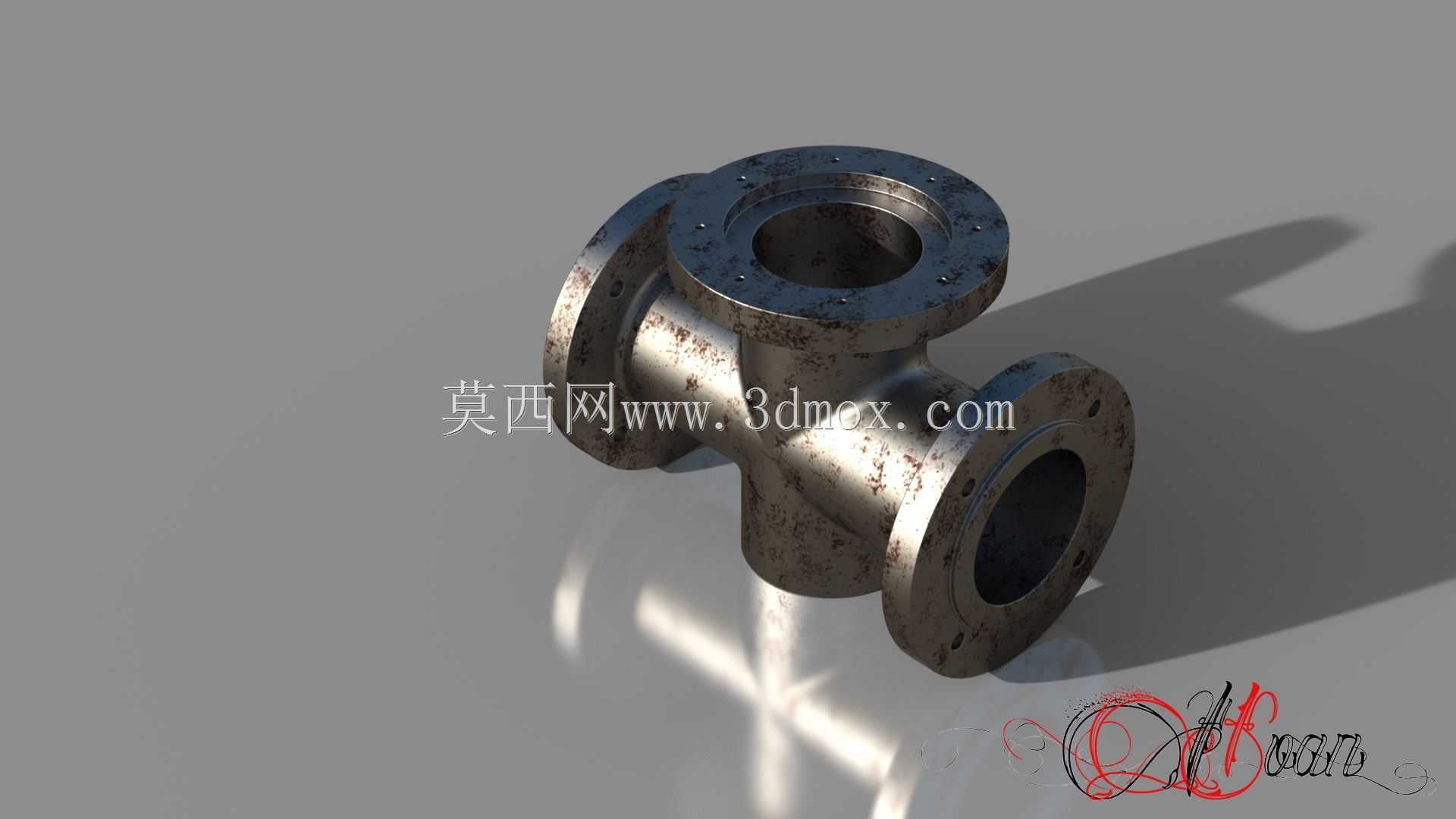

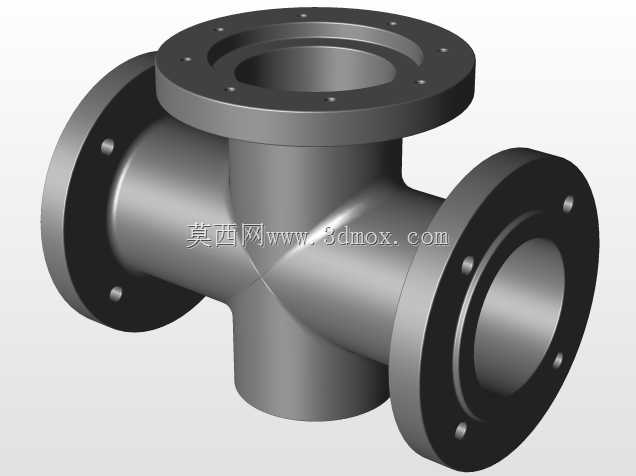

在高真空乃至超高真空管路系统搭建场景中，交叉合流真空法兰是实现多通路真空介质汇流、分流的核心连接部件，常见于半导体真空制程设备、真空镀膜生产线、高能物理实验真空舱段、航天产品热真空试验系统的管路排布环节，这类法兰需要在多通路交汇的结构下，同时保证真空密封可靠性、管路流道通畅性以及安装对接的同轴度精度，避免因结构设计缺陷导致真空泄漏、流阻过大等工程问题。从实际使用需求出发，这类交叉合流法兰采用三通路正交交汇的结构形式，三个接口端均采用标准CF真空法兰密封结构，密封面加工有标准的密封槽用于放置金属铜密封圈，依靠法兰螺栓锁紧时的挤压力实现金属面硬密封，能够满足10^-8Pa量级的超高真空工况使用要求，相比普通橡胶密封法兰，可承受更高的烘烤温度，适配需要高温除气的真空系统作业流程。设计这类法兰时，首先要根据对接管路的通径确定各接口的法兰规格，保证三个交汇通路的通径一致，避免流道截面突变带来的流阻增加，流道交汇处做圆弧过渡处理，减少介质流动时的湍流扰动，同时降低流道内部的死角，避免真空系统抽气过程中出现残气滞留的问题。法兰本体的壁厚需要根据额定工作压力、外部安装载荷做强度校核，既要满足真空负压下的结构刚度要求，避免法兰盘面受大气压作用产生形变影响密封性能，也要控制整体重量，降低管路系统的支撑负载。安装边界层面，三个法兰接口的端面垂直度、相邻接口的轴线夹角公差需要严格控制，保证对接管路时不会出现强制对位产生的装配应力，法兰盘上的螺栓孔采用跨中分布的标准排布方式，与同规格标准CF法兰完全互换，安装时可直接匹配标准真空卡钳、螺栓组件完成对接，不需要额外加工适配转接件。建模过程中需要重点还原密封槽的尺寸精度、螺栓孔的位置度、流道交汇处的过渡曲面，这些细节直接决定后续加工出的零件能否满足真空使用要求，尤其是密封槽的深度、宽度以及表面粗糙度要求，建模时需要严格遵循真空法兰的相关标准参数，不能随意调整尺寸，否则会导致密封失效。另外法兰的外轮廓边角做倒钝处理，避免安装过程中划伤操作人员，同时减少尖角位置的应力集中，提升零件长期使用的结构稳定性。
