矩形管道配套风机用进气装置结构

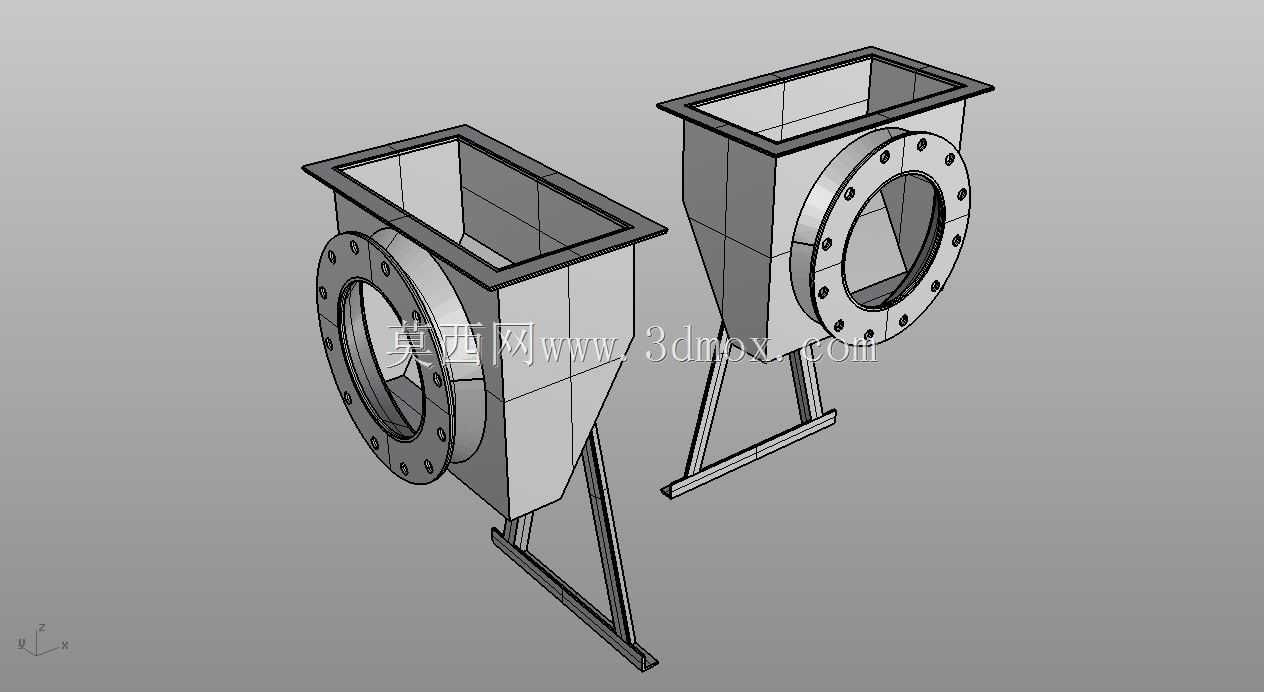

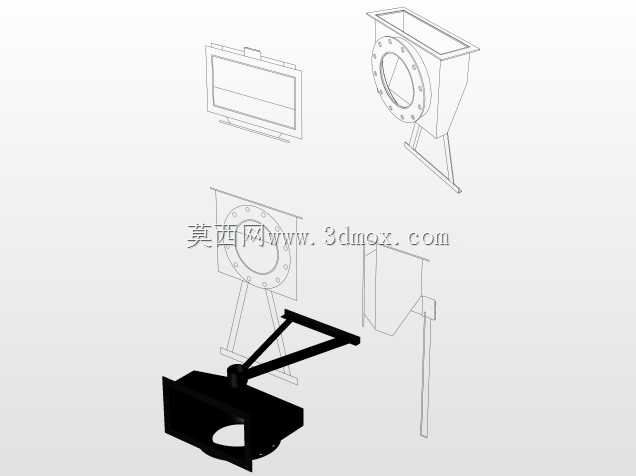

在工业通风、废气收集、工艺送风这类涉及矩形排风管道的场景里，这类进气装置是连接上游矩形管路与下游离心风机、鼓风机的核心过渡部件，很多现场做管路改造的工程师都遇到过方管直接接圆形风机进风口时流场紊乱、阻力陡增的问题，这个结构就是专门针对这类痛点做的适配设计。从结构功能上看，它一端采用带法兰边的矩形敞口，能够直接和同截面的矩形风管做螺栓拼接，敞口边缘做了外翻折边强化，避免薄钣金结构在负压工况下出现吸瘪变形；另一端是带螺栓孔的圆形法兰接口，法兰盘的孔位按照通用离心风机进风口的安装尺寸做了匹配，不需要额外做转接法兰就能直接对接风机入口，中间的腔体采用渐缩式的方转圆流道设计，内壁做了顺滑过渡，没有直角突变结构，能最大程度降低气流转向、截面变化带来的局部阻力损失，减少风机入口的涡流扰动，提升风机的实际运行效率。装置下部配套了三角支撑支架，支架采用型材焊接结构，支撑腿的底部预留了安装固定孔，现场安装时可以直接通过膨胀螺栓固定在设备基础或者钢架平台上，不需要额外做承重支架，能抵消设备运行时的振动载荷，避免管路接口处出现应力开裂。设计过程中首先要确定两端接口的尺寸边界：矩形端的长宽尺寸需要匹配上游矩形风管的截面规格，圆形法兰的直径、螺栓孔分布圆直径、孔数要严格对应所选风机的进风口参数，避免出现安装错位；中间渐缩段的收缩角度控制在合理范围内，角度过大会导致流道阻力骤升，角度过小则会造成设备整体长度过长，占用过多安装空间，同时腔体的板材厚度需要根据系统运行的负压值选型，保证结构强度满足工况要求。支撑结构的高度需要结合现场风机的安装中心高确定，保证安装完成后圆形法兰与风机入口处于同一轴线上，避免强行对接产生的装配应力，法兰连接处需要预留密封垫的安装位置，保证负压工况下的系统密封性，减少漏风损失。这类结构广泛应用在车间除尘系统、工业废气收集管路、厂房通风换气系统、工艺设备送风系统中，作为矩形管路与旋转类风动设备的过渡连接部件，能够有效优化风机入口的流场状态，降低系统运行能耗，同时集成式的支撑结构也能减少现场安装的工作量，提升管路系统的装配效率。
