罗斯蒙特3051差压变送器配套施耐德阀组

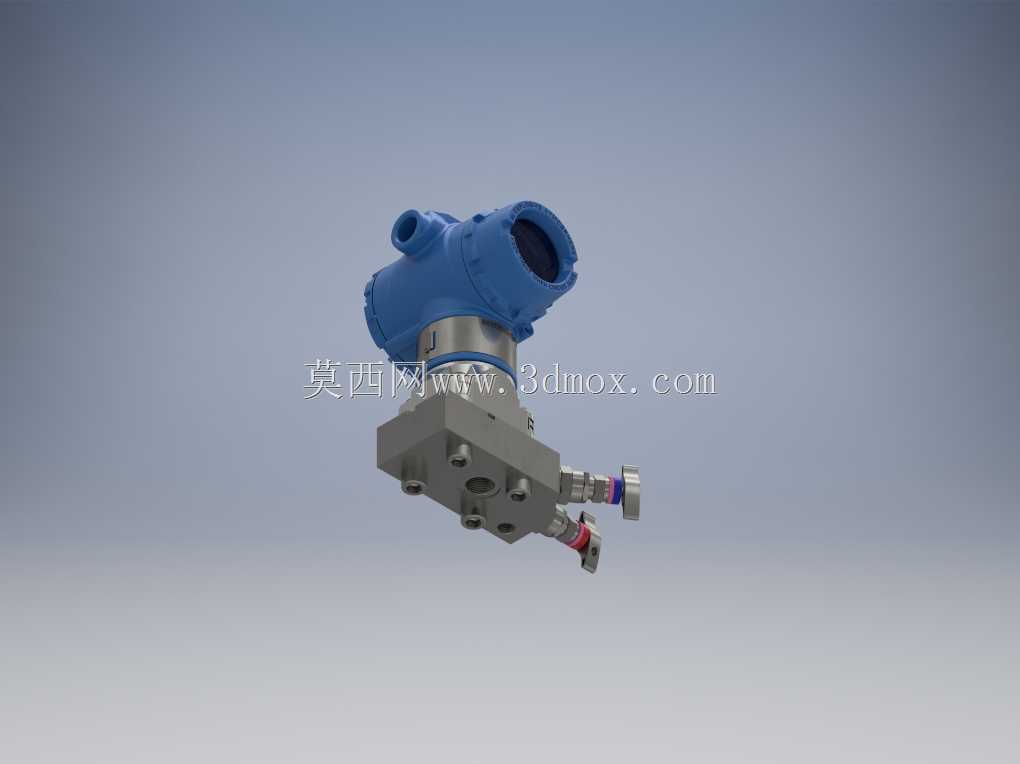

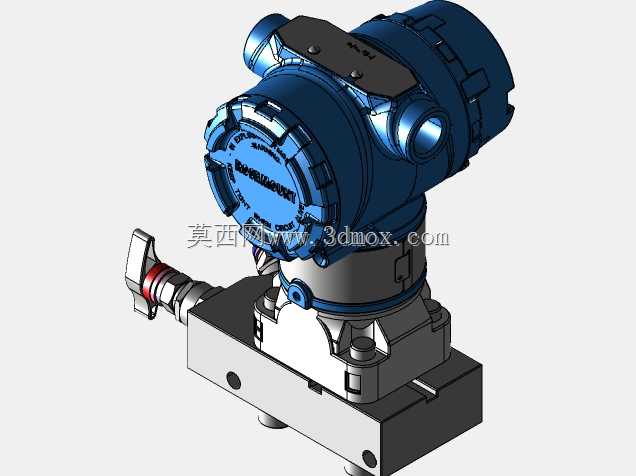

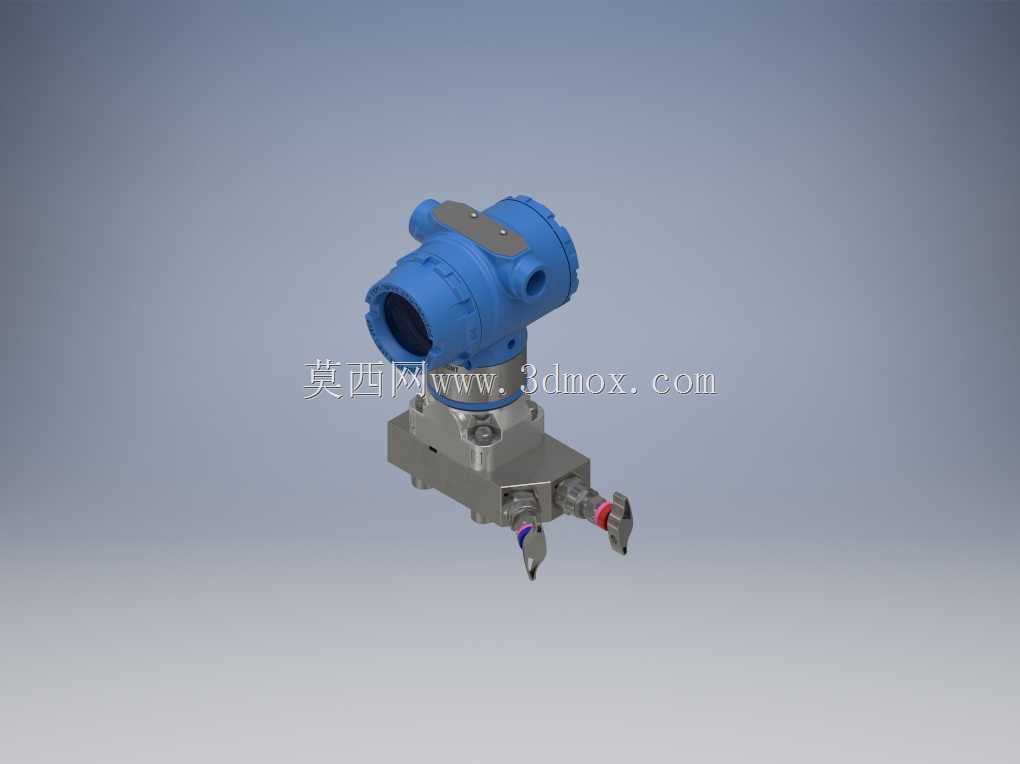

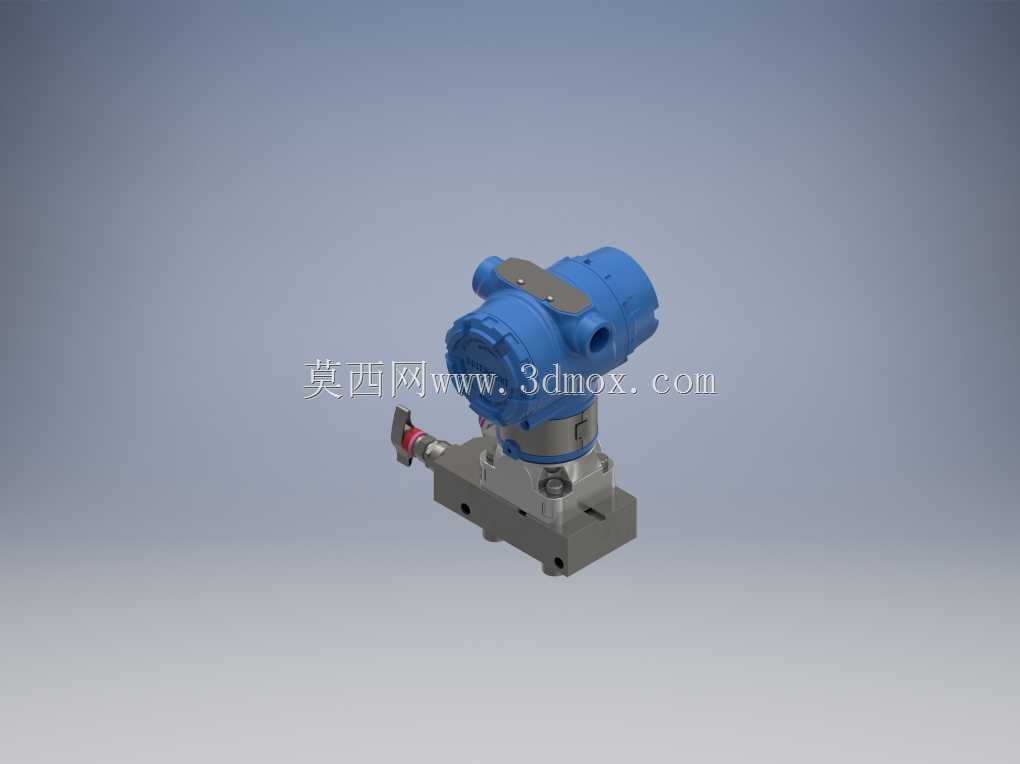

在石油炼化、化工生产、市政水处理、火电发电等流程工业场景中，压力、差压参数的精准测量是保障工艺稳定、设备安全运行的核心环节，差压变送器搭配配套阀组的安装组合，是现场压力取源部件安装的标准配置之一。本次呈现的这款差压变送单元，主体测量表头采用蓝色防爆壳体结构，下部集成三阀组结构的安装基座，可直接对接现场工艺管道的取压口，无需额外拼接转接构件，大幅减少现场安装的密封点位，降低引压管路泄漏的风险。从结构设计来看，上部的变送表头采用圆润的防爆外壳造型，侧面预留电气接线接口，可适配防爆格兰头完成现场布线，表头正面的显示窗口可实时输出测量数值、参数组态信息，满足现场巡检人员的就地读数需求。下部的阀组基座采用金属锻件加工而成，设置两个工艺截止阀与一个平衡阀，在变送器投运、零点校准、故障拆检的操作中，可通过三个阀门的顺序启闭，实现引压管路的通断控制与压力平衡，避免单侧受压损坏变送器的测量膜片。安装边界层面，该组合单元的整体重心沿取压接口轴线分布，垂直安装于工艺管道或仪表支架上时，下部阀组的两个取压接口中心距符合工业仪表安装的通用规范，可直接匹配现场预制的引压导管，不需要额外调整管路走向；阀组的操作手柄预留足够的操作空间，现场人员使用常规扳手即可完成阀门启闭操作，不会与周边的管线、支架产生干涉。从功能特性上，该集成结构将变送器测量单元与阀组的安装法兰直接贴合密封，相比分体式安装的变送器与独立阀组，省去了中间的引压短节与连接接头，减少了压力传递的滞后环节，可提升差压测量的响应速度，同时减少了密封失效的潜在点位，降低日常运维的密封件更换频次。在实际选型应用中，这类集成阀组的差压变送器常被用于管道流量测量（搭配孔板、文丘里等节流装置）、塔器液位测量、过滤器压差监测等工况，阀组的高压侧与低压侧接口可根据现场介质流向灵活调整安装方向，适配不同的取源部件安装方位。设计过程中，壳体的防护等级满足户外露天安装的要求，可耐受厂区内的粉尘、喷淋水侵蚀，下部阀组的流道经过平滑过渡处理，可减少介质残留，适用于洁净流体、轻微腐蚀性介质的测量场景，安装时仅需保证单元垂直偏差在允许范围内，即可满足测量精度的安装要求，不需要额外的找平工装辅助安装。
