45度双分支排水斜三通管件结构

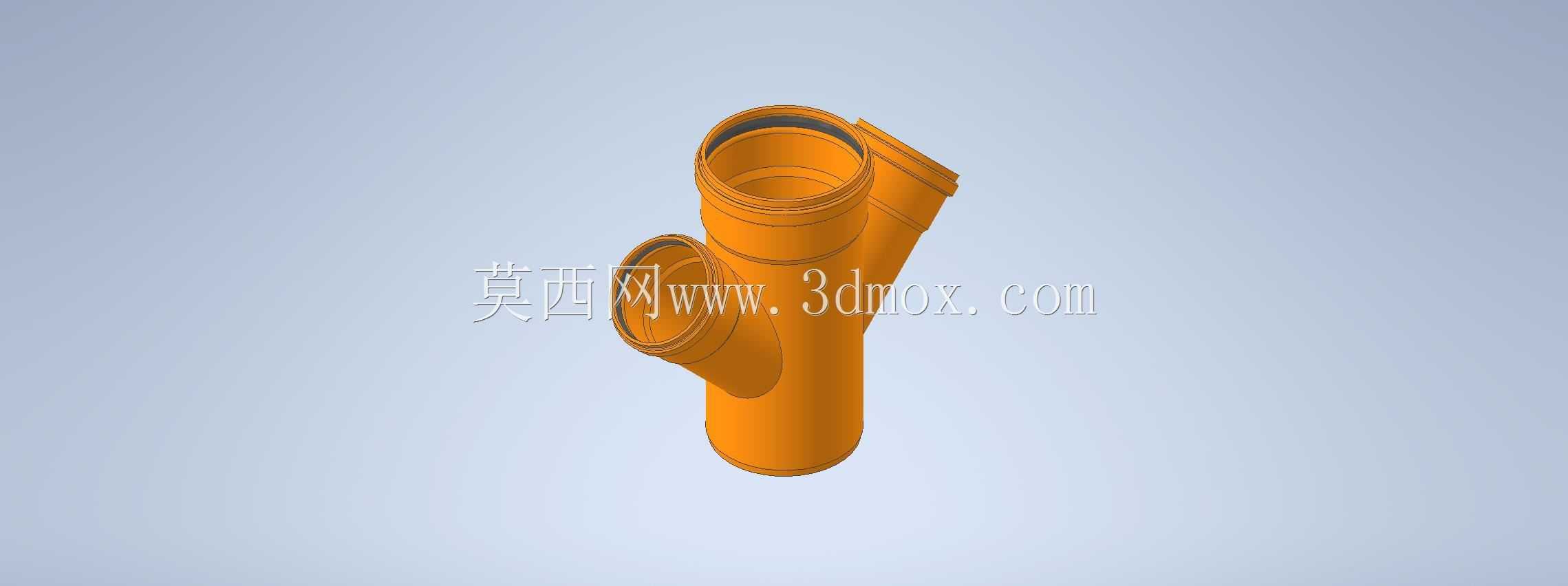

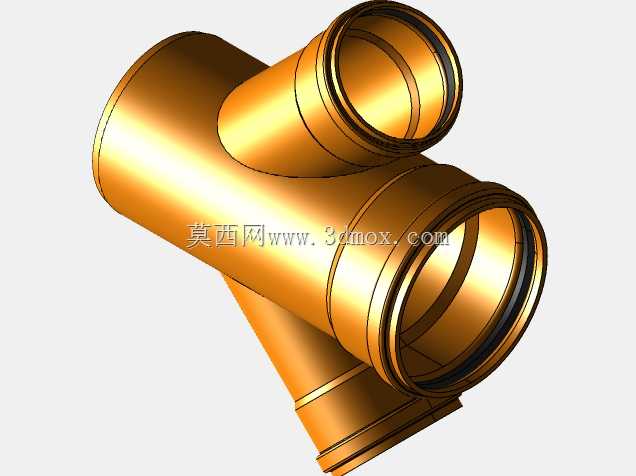

在民用建筑排水、市政排污管网以及工业废水输送系统的管路布设作业中，经常会遇到主管道需要同时分出两个支路实现流体分流的场景，常规单分支三通无法满足单节点双路分流的需求，若采用两个单三通串联布设，不仅会增加管路接头数量提升渗漏风险，还会占用更多竖向安装空间，在管井、吊顶内等狭小布设区域很难适配。这款45度双分支斜向管件，正是针对这类场景开发的专用管路连接件，整体采用斜向分流结构设计，两个分支接口与主管道轴线呈45度夹角排布，相较于直角三通结构，能大幅降低流体转向时的局部阻力，减少排水过程中气堵、水塞现象的发生概率，提升管路整体排水效率，同时降低流体冲刷管壁产生的运行噪音。从结构设计逻辑来看，主管道采用上下贯通的直筒结构，两个分支接口沿主管道周向错位排布，避免两个支路同时排水时出现水流对冲的问题，接口处采用承插式连接结构，端部预留的密封槽位可适配橡胶密封圈，安装时直接将对应管径的管材插入承口即可完成连接，无需额外焊接或法兰固定，能有效提升现场施工效率。外形尺寸上，主管道接口适配DN160规格的排水管材，两个分支接口均适配DN110规格的排水管材，安装时需注意主管道的水流方向需与管件上标注的流向标识一致，两个分支接口可根据现场管路走向调整安装旋转角度，安装边界需预留至少一倍管径的操作空间，方便密封圈安装与接口紧固作业。这类管件多用于高层住宅的厨卫排水立管布设，可同时连接两个相邻楼层的卫生器具排水支管，也可应用于工业厂房的生产废水收集管路，在单节点实现两个废水排放点的汇流接入，减少管路上的接头数量，降低长期使用过程中的渗漏隐患。建模过程中对承口的配合公差做了精准还原，密封槽的深度、宽度均按照现行管材管件的行业标准设定，分支与主管的过渡段采用圆弧曲面过渡，避免结构应力集中，保证管件在承受常规管路水压与外部覆土压力时不会出现开裂问题，整体壁厚均匀，符合注塑成型的工艺要求，可直接用于模具开发参考，也可用于管路系统的BIM建模装配，辅助施工前的管路排布碰撞检查，提前规避现场安装时的管线冲突问题。
