不锈钢异径卡套式液压管路活接接头

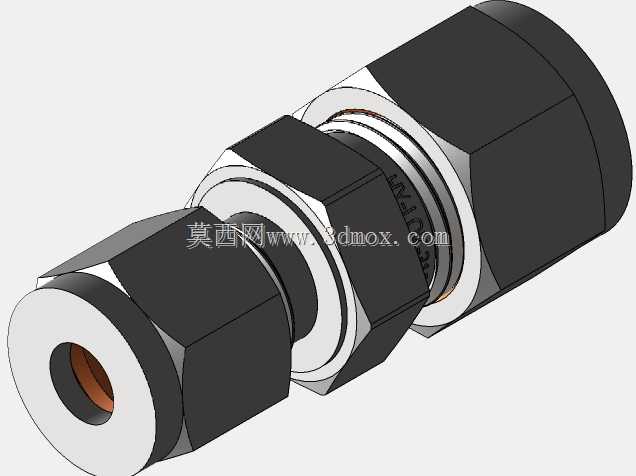

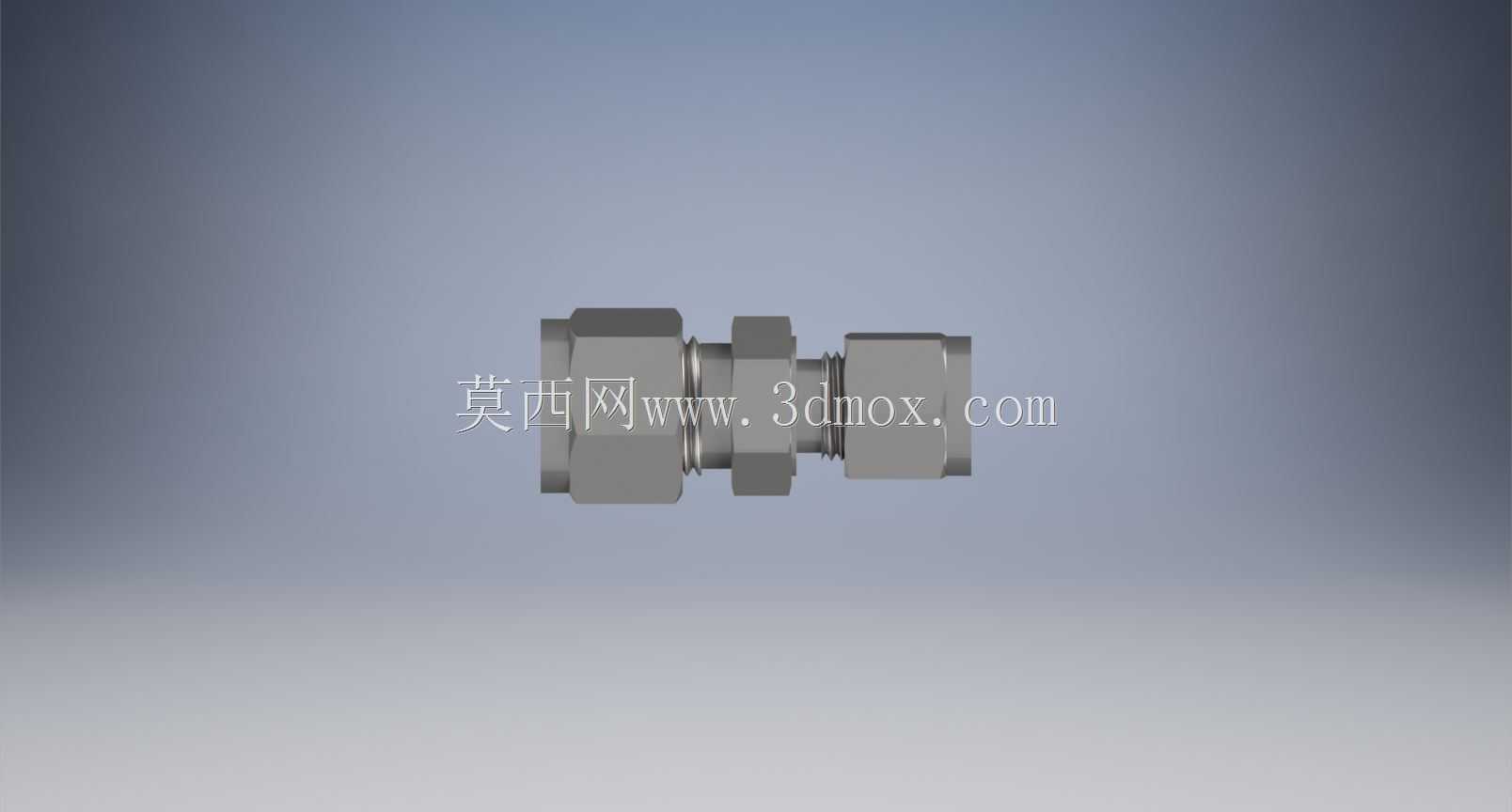

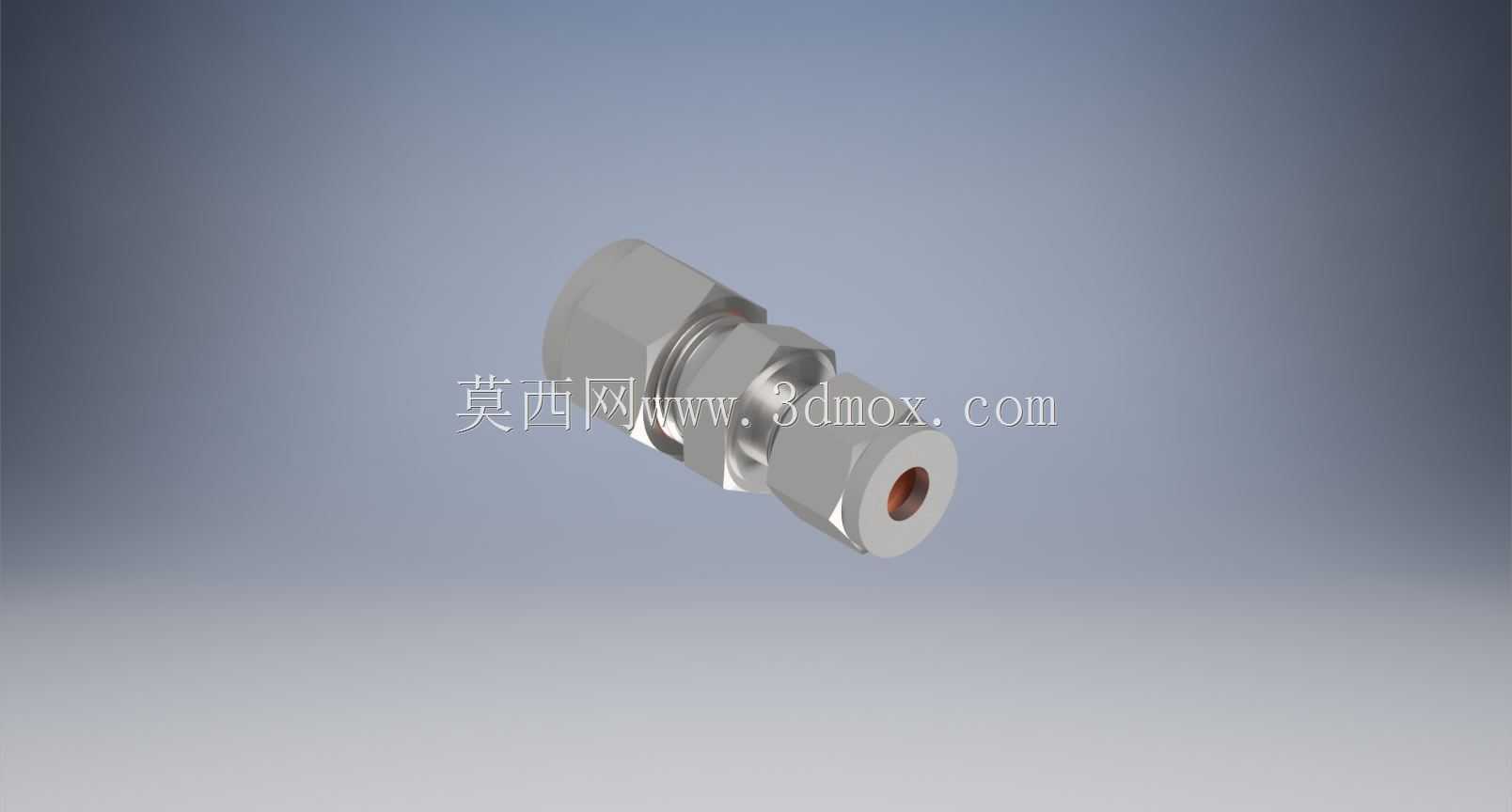

在流体输送管路系统的搭建与改造场景中，不同通径管路的可靠衔接一直是管路设计环节的核心要点，尤其是涉及液压、气动、高纯介质输送的工况，对接头的密封可靠性、装拆便捷性都有极高要求。这款异径活接接头，正是针对6mm公制管路与3/8英寸英制管路的衔接需求设计，可直接实现两种不同外径规格管路的无转换对接，省去了额外加装变径转接头的工序，有效减少管路系统的潜在泄漏点。从结构设计来看，接头采用双卡套式密封结构，两端的卡套在螺母旋紧过程中会均匀切入管路外壁，形成兼具刚性密封与抗振性能的连接结构，即便在管路存在小幅振动、压力波动的工况下，也能长期保持密封性能稳定，不会出现常规螺纹接头易松动渗漏的问题。中间的活接结构设计，是这款接头的核心实用点，安装时可先将两端的螺母、卡套分别预装到对应管路上，再通过中间的衔接体完成对接锁紧，无需转动两端的固定管路，大幅降低狭小安装空间内的管路装配难度，尤其适合设备内部管路排布紧凑、后期维护操作空间有限的场景。从安装边界来看，接头整体采用六角外形设计，所有锁紧部位均可适配标准开口扳手操作，无需专用工装，现场装配时可根据管路走向调整接头的最终安装角度，避免管路出现强制弯折产生的装配应力。接头主体采用不锈钢材质加工，可适配水、油气、弱腐蚀化工介质等多种输送场景，广泛应用于实验室气路、小型液压站、半导体设备流体管路、食品加工输送管路等领域。建模过程中严格遵循卡套接头的实际装配公差，还原了卡套的刃口角度、螺母的螺纹旋合长度、中间衔接体的密封面结构，所有配合面的尺寸均参考行业通用标准设定，可直接用于管路系统的装配干涉校验、管路排布仿真，也可作为非标接头设计的参考基准，帮助结构设计人员快速完成管路系统的方案搭建，减少重复建模的工作量。在实际选型应用中，这款接头可承受常规中低压管路的工作压力，适配的管路外径公差范围覆盖行业常用的硬管精度等级，无需对管路端部做额外的扩口、焊接处理，仅需保证管路切口平整无毛刺即可完成装配，大幅提升现场管路的施工效率。
