工业供水管道分支输送管路结构

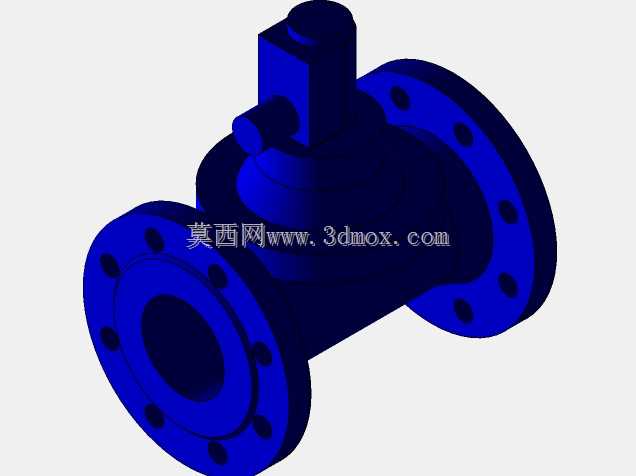

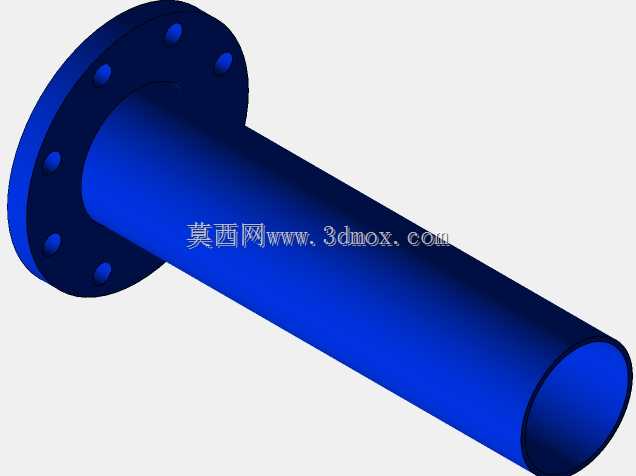

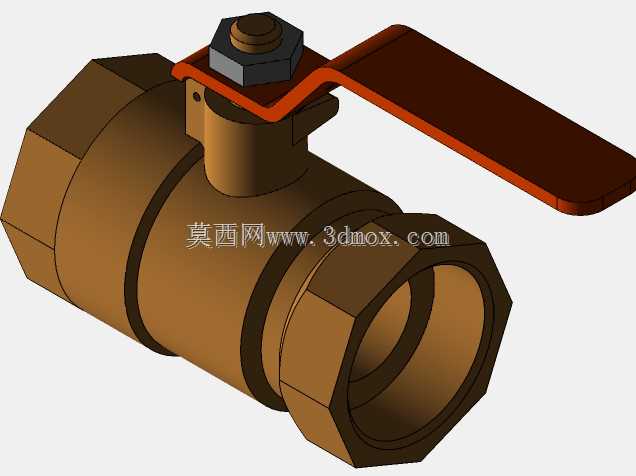

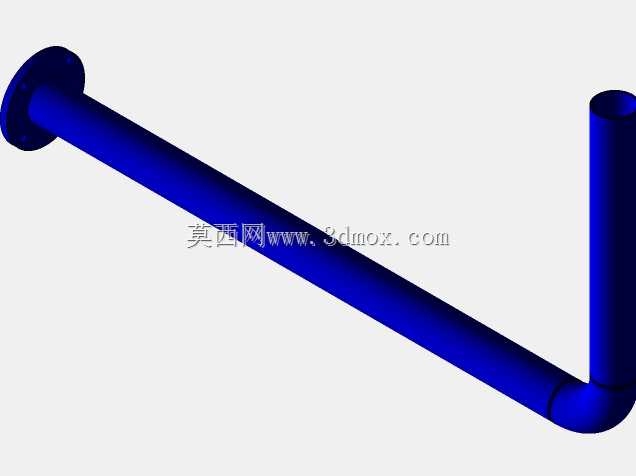

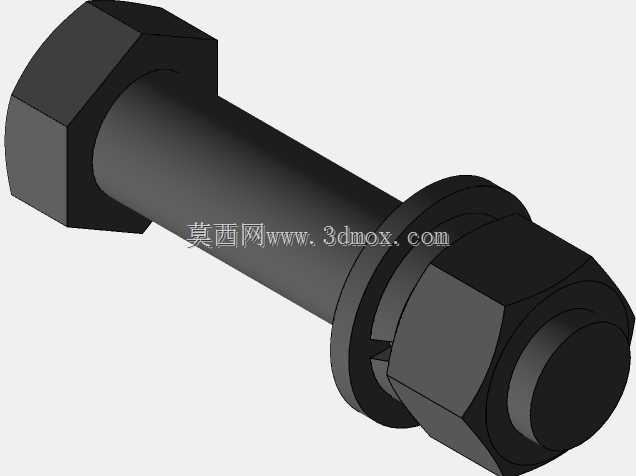

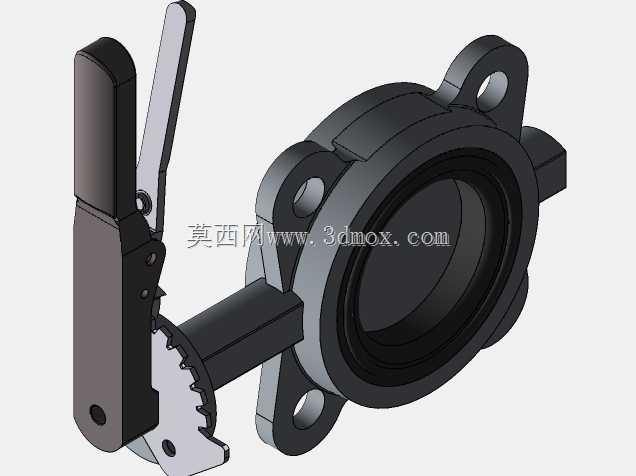

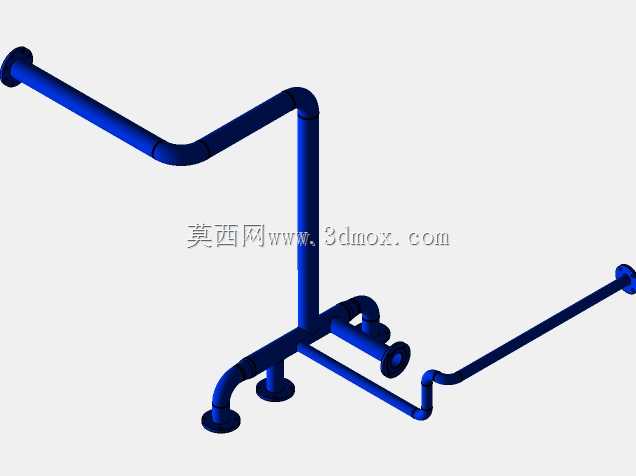

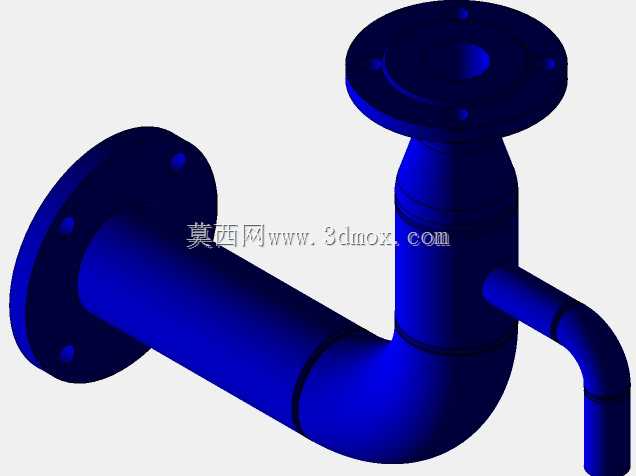

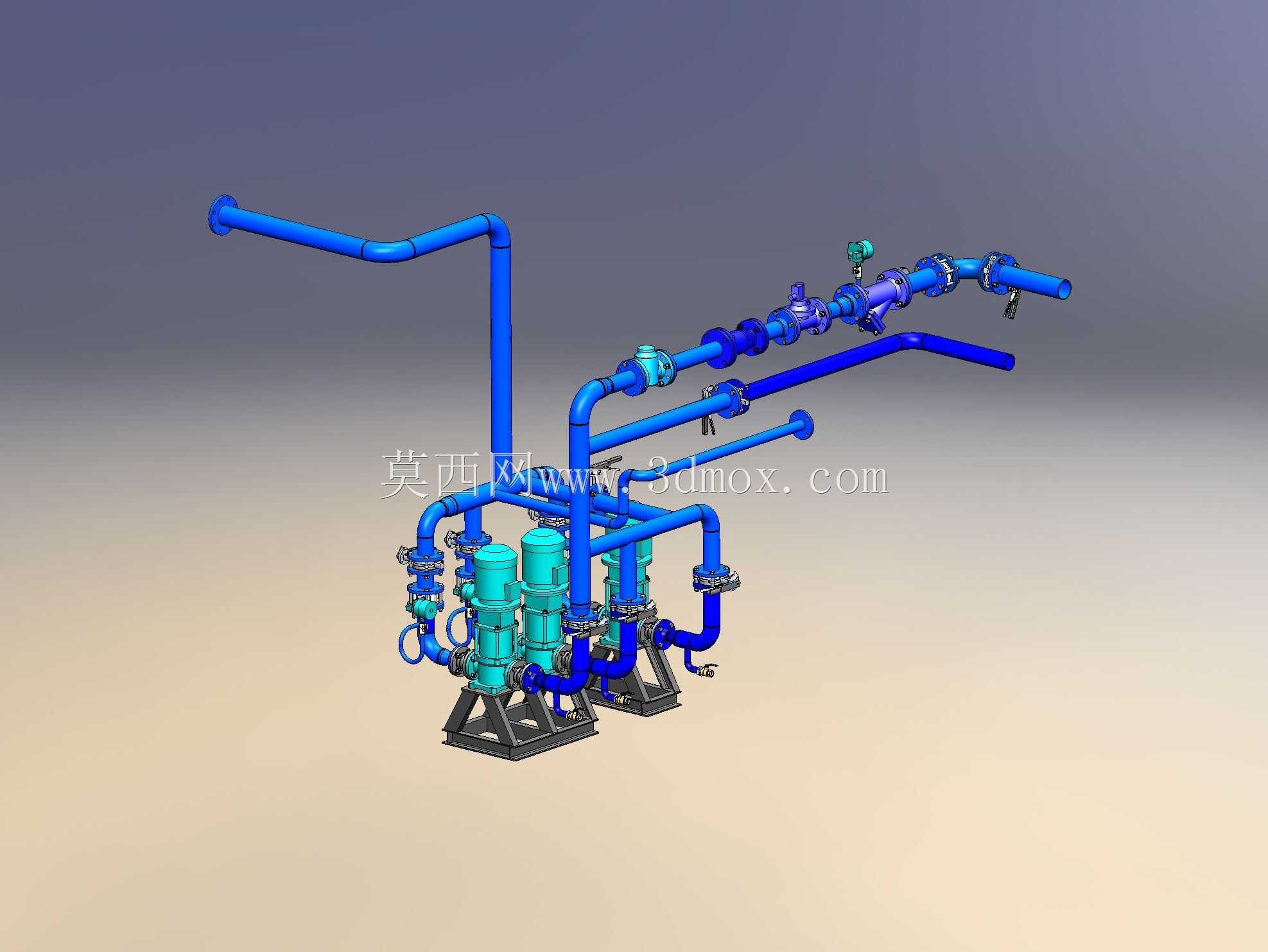

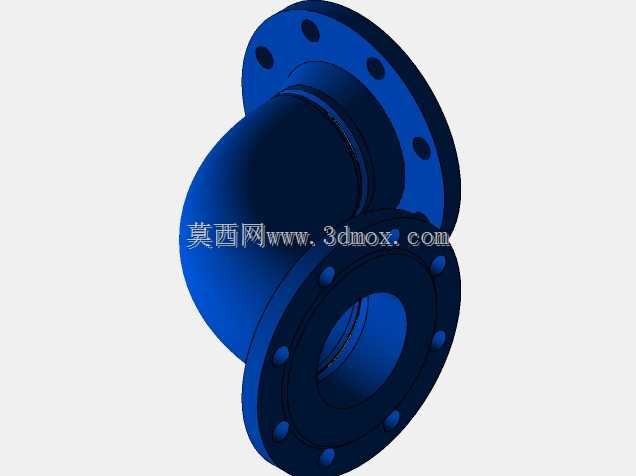

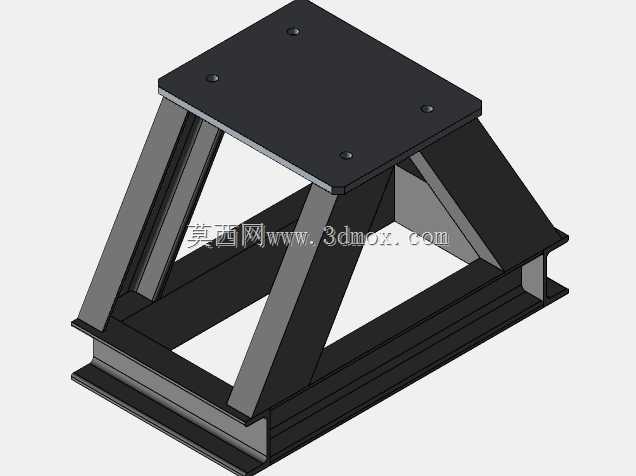

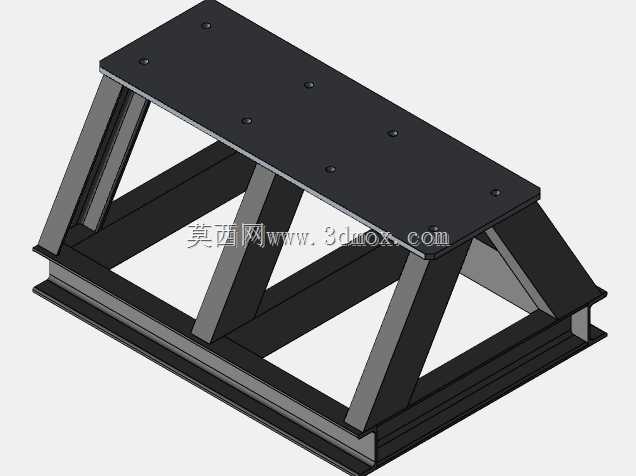

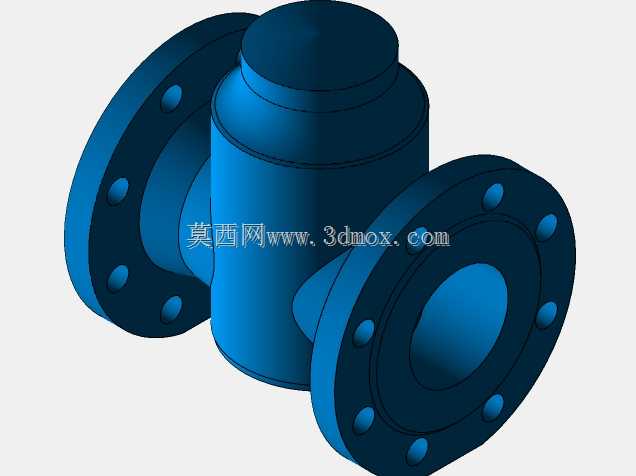

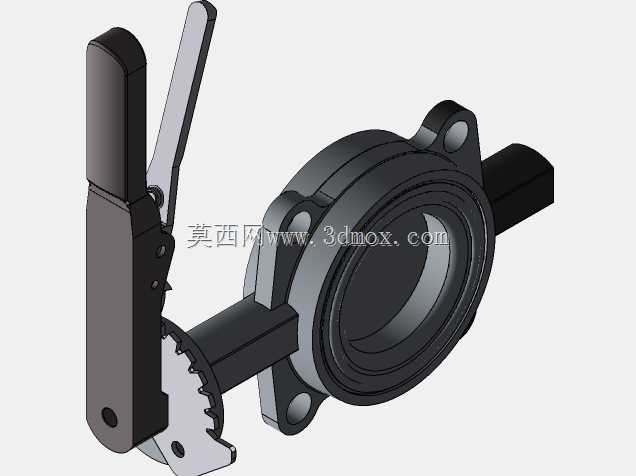

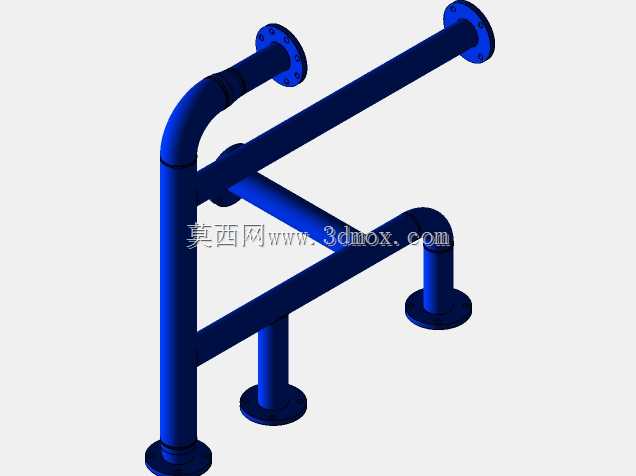

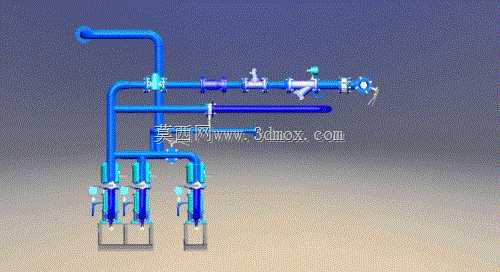

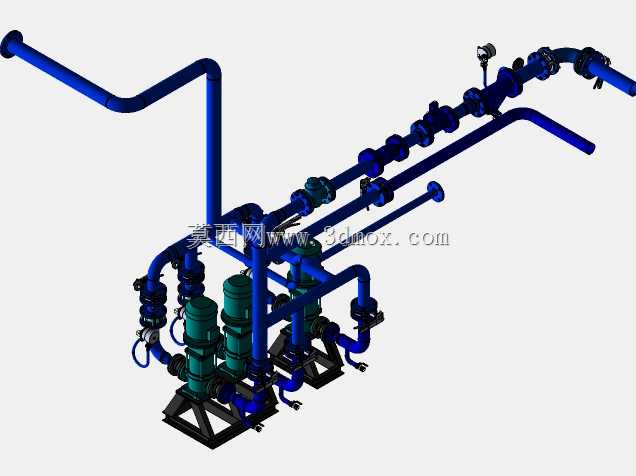

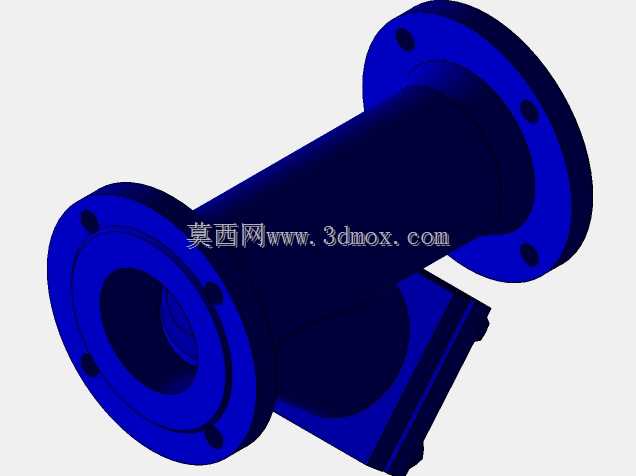

这套管路结构主要面向厂区工艺供水、生产循环水输送场景设计，可作为生产设备前端的给水分配单元，将主管道输送的压力水体按需分流至三个独立用水点位，适配需要稳定水压供给的生产工序，比如机加工车间的切削液补液、冷却系统供水，或是中小型生产装置的工艺水输入环节。从结构布局来看，主输入管路采用水平走向设计，入口端预留标准法兰对接界面，可直接对接厂区主供水管网，管路上依次设置了控制截断阀、过滤组件、流量调节构件，可在不停机状态下完成单支路的检修关断，同时过滤组件可拦截水体中的大颗粒杂质，避免杂质进入下游用水设备造成流道堵塞或部件磨损。三个分支支路采用垂直向下的排布方式，每个支路都独立配置了控制阀与输出接口，可单独调节各支路的供水流量与压力，适配不同用水点位的流量需求差异，支路末端预留的安装界面可直接对接软管或硬管，延伸至具体用水设备端。设计过程中充分考虑了安装边界的限制，整体管路的横向跨度控制在常规管廊支架的承载范围内，垂直方向的高度差适配车间常规设备的进水口高度，无需额外增设抬高支架即可完成安装对接，管路转弯处均采用大曲率半径的弯头结构，可降低流体输送过程中的沿程阻力，减少水压损耗，避免直角弯头处长期受水流冲刷出现的磨损渗漏问题。管路上的阀件布局充分预留了操作空间，日常巡检时可直接完成阀件开关操作、过滤组件的拆洗维护，无需拆解周边管路结构，降低后期运维的工作量。各连接点位均采用标准通用连接件，替换配件可直接从常规五金管路配件渠道采购，无需定制特殊规格构件，降低备件储备成本。整体管路的支撑点位设置在主管道与分支管路的承重位置，可通过常规管卡固定在墙面或支架上，运行时可抵消管路内流体流动产生的振动，避免长期振动导致的连接点松动渗漏问题。
