24吋水平人孔罐体检修快开结构

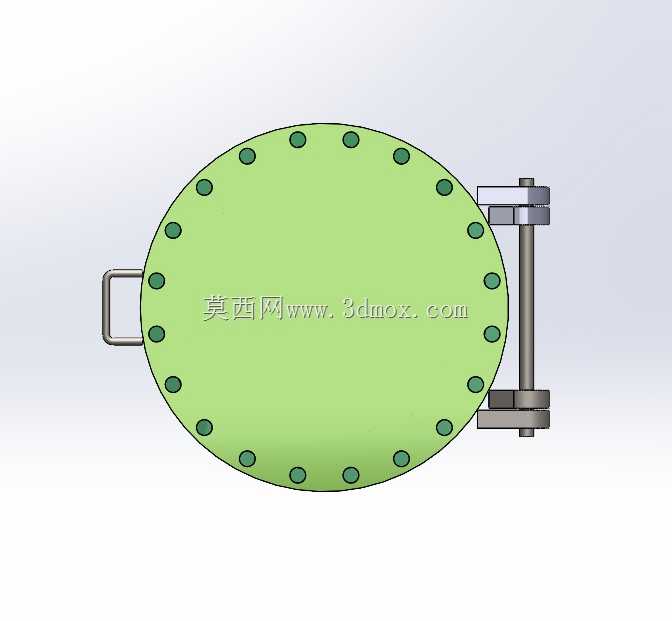

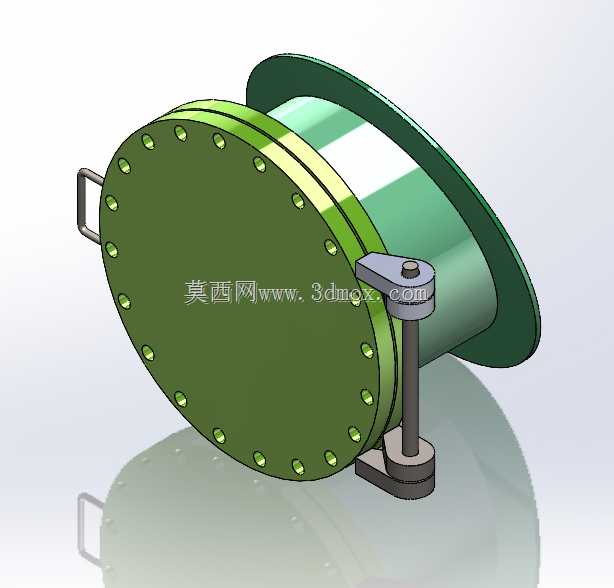

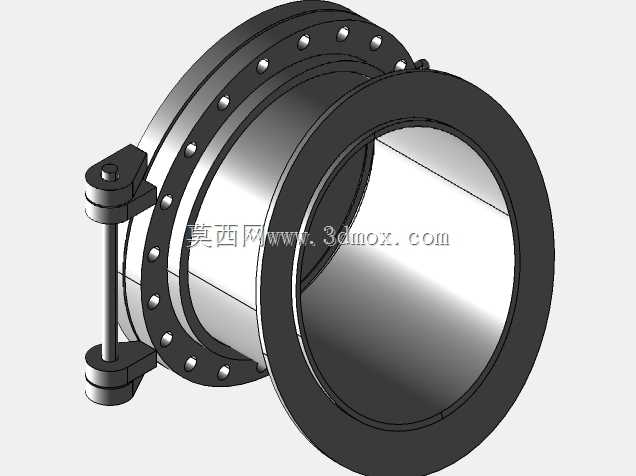

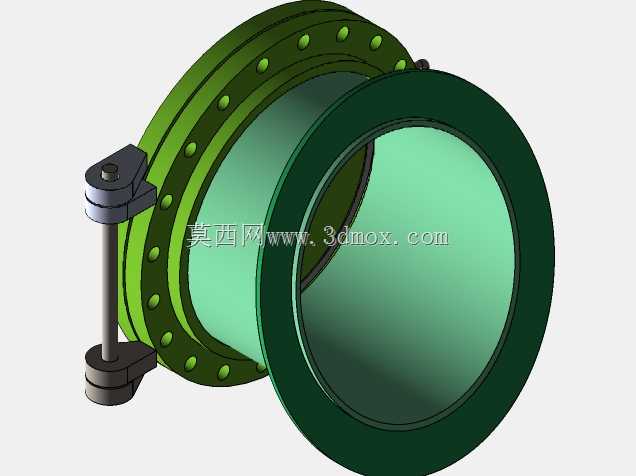

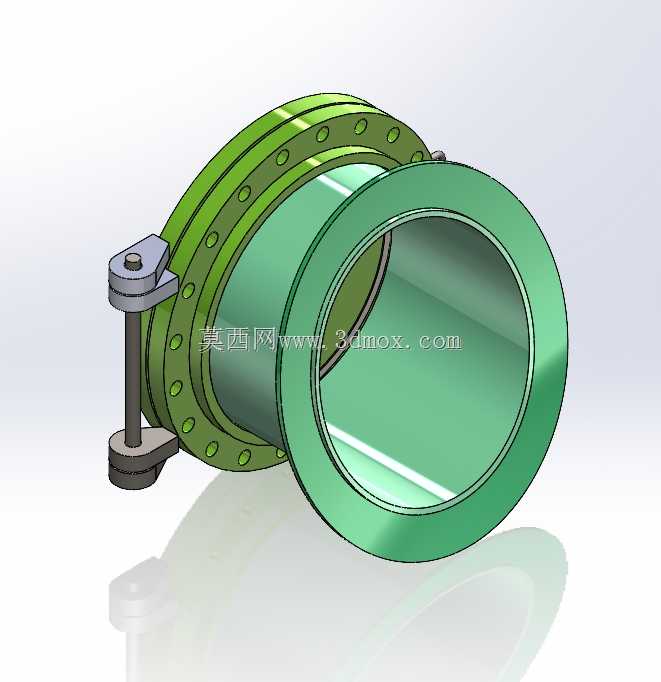

这款水平安装的人孔结构，主要应用在常压或低压储液罐体、反应容器的侧壁位置，作为运维人员进出设备内部开展检修、清理、填料更换作业的通道，在化工储罐、水处理罐体、食品酿造发酵罐这类需要定期进入内部维护的设备上应用十分普遍。设计时首先考虑的是日常启闭的便捷性，摒弃了传统全螺栓紧固的人孔结构，采用快开压臂配合周圈均布螺栓的组合形式：日常需要频繁开启做常规检查时，只需松开压臂锁止结构即可掀开盖板，无需逐颗拆卸全部法兰螺栓；当设备需要做承压密封运行时，将周圈螺栓逐一紧固，配合法兰面间的密封垫片，即可满足额定压力下的密封要求，兼顾了操作效率与密封可靠性。从安装边界来看，该人孔公称通径对应24吋规格，适配侧壁开孔直径匹配的罐体，法兰端与罐体侧壁采用满焊连接，焊接时需保证法兰端面与罐体轴线的垂直度，避免后续盖板安装出现偏斜导致密封失效。盖板侧设置的侧置把手，方便操作人员开合时扶持借力，避免厚重盖板开合过程中出现磕碰损伤密封面的情况；压臂支座直接焊接在罐体侧壁靠近人孔法兰的位置，锁止端的压紧螺栓可根据密封垫片的压缩量做微调，保证盖板压紧力均匀分布在整个密封面上，避免局部压应力过大损坏垫片，或是局部压紧力不足出现泄漏。结构建模过程中，重点校核了法兰周圈螺栓的孔位同轴度，保证盖板与筒体法兰对接时每颗螺栓都能顺利穿入，同时对压臂的回转行程做了干涉检查，确保盖板开启到最大角度时，压臂不会和罐体侧壁、加强筋结构发生碰撞，预留出足够的操作空间供人员进出。密封面的粗糙度、法兰的平面度都在建模时做了明确的形位公差标注，给后续加工制造提供明确的精度参考，避免因加工偏差导致装配后出现密封失效的问题。
