不锈钢五通球阀精密结构三维设计

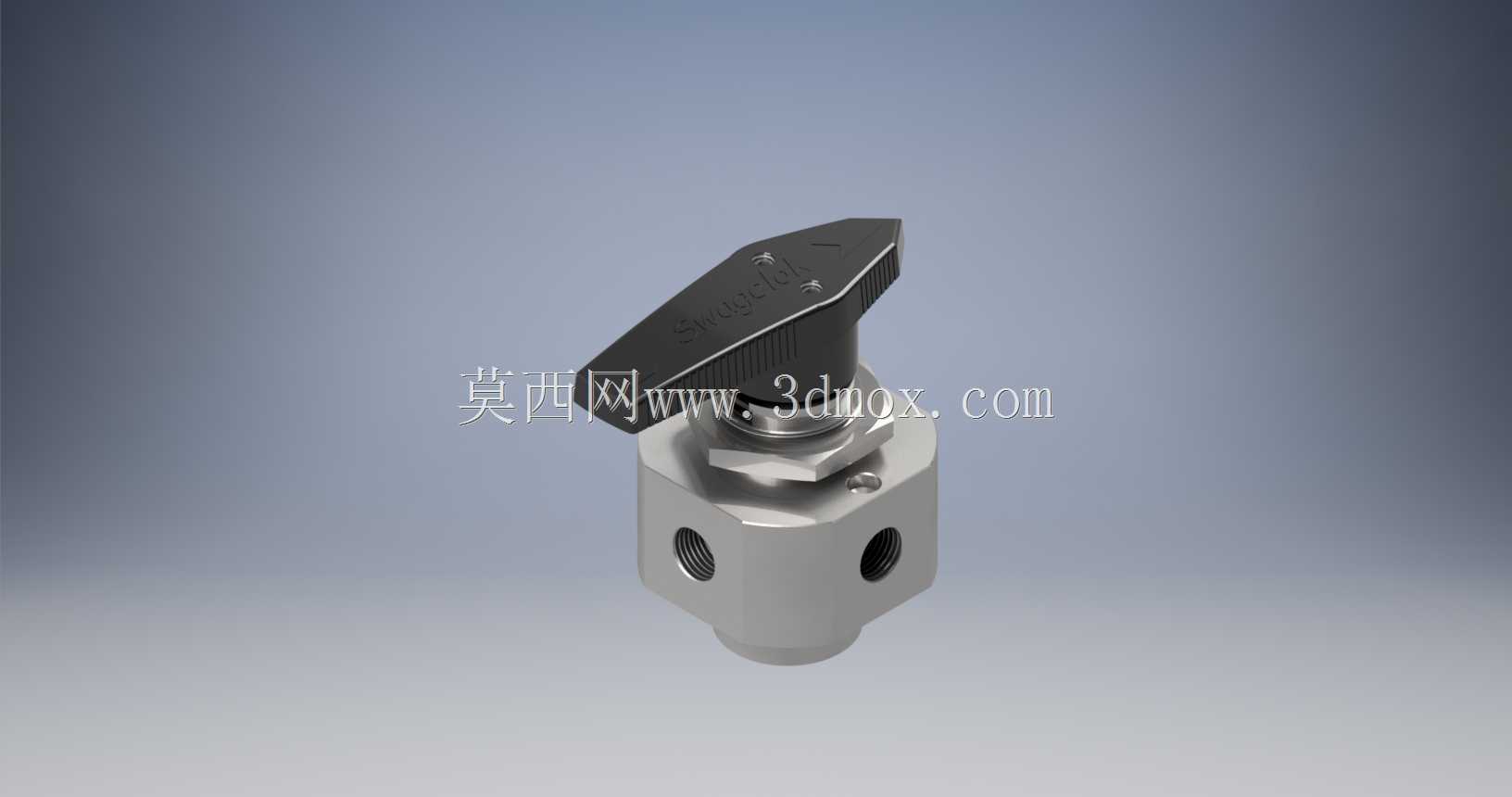

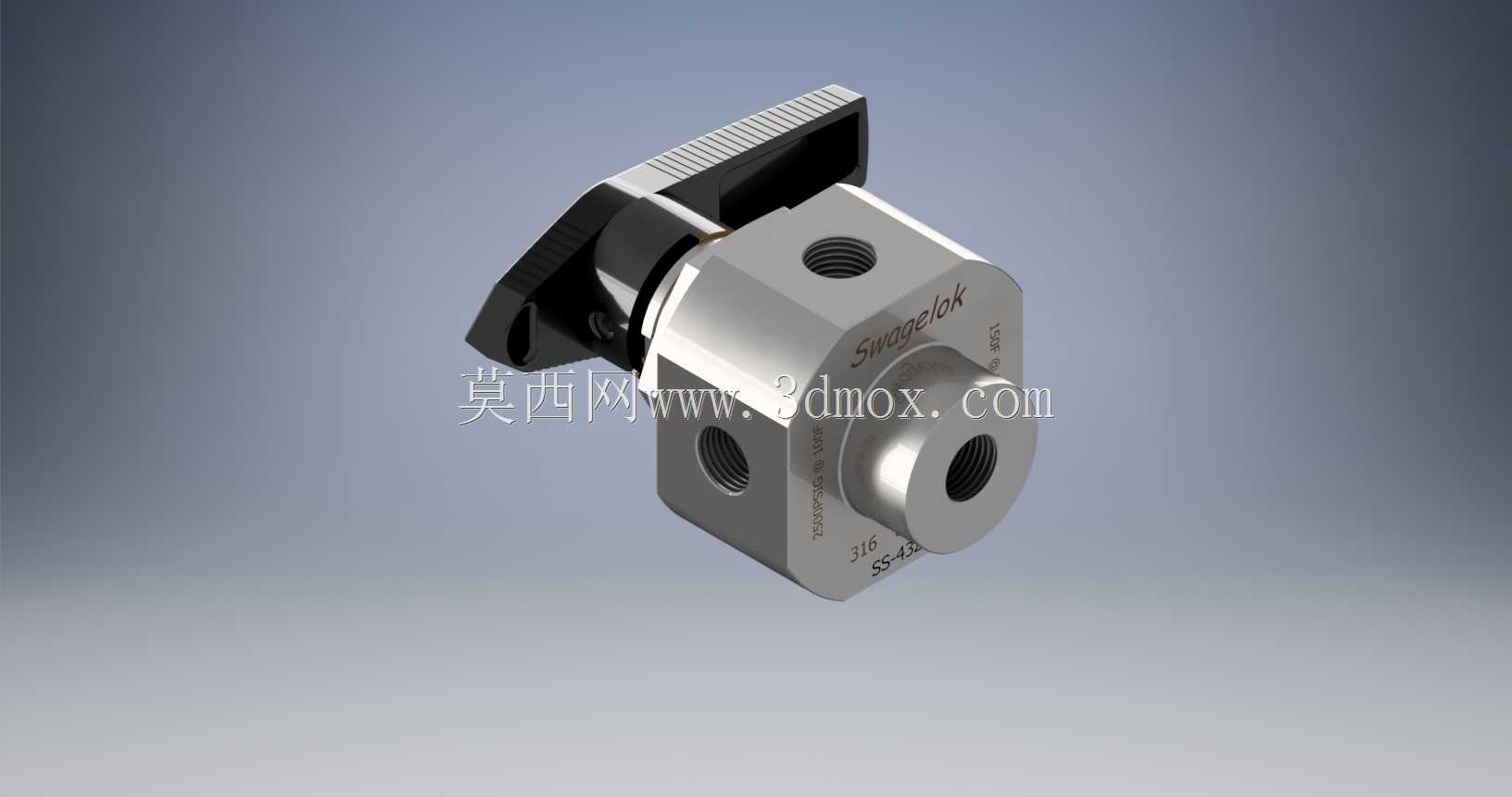

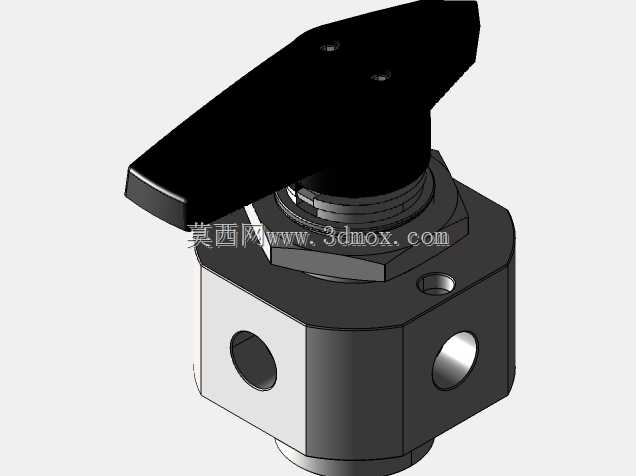

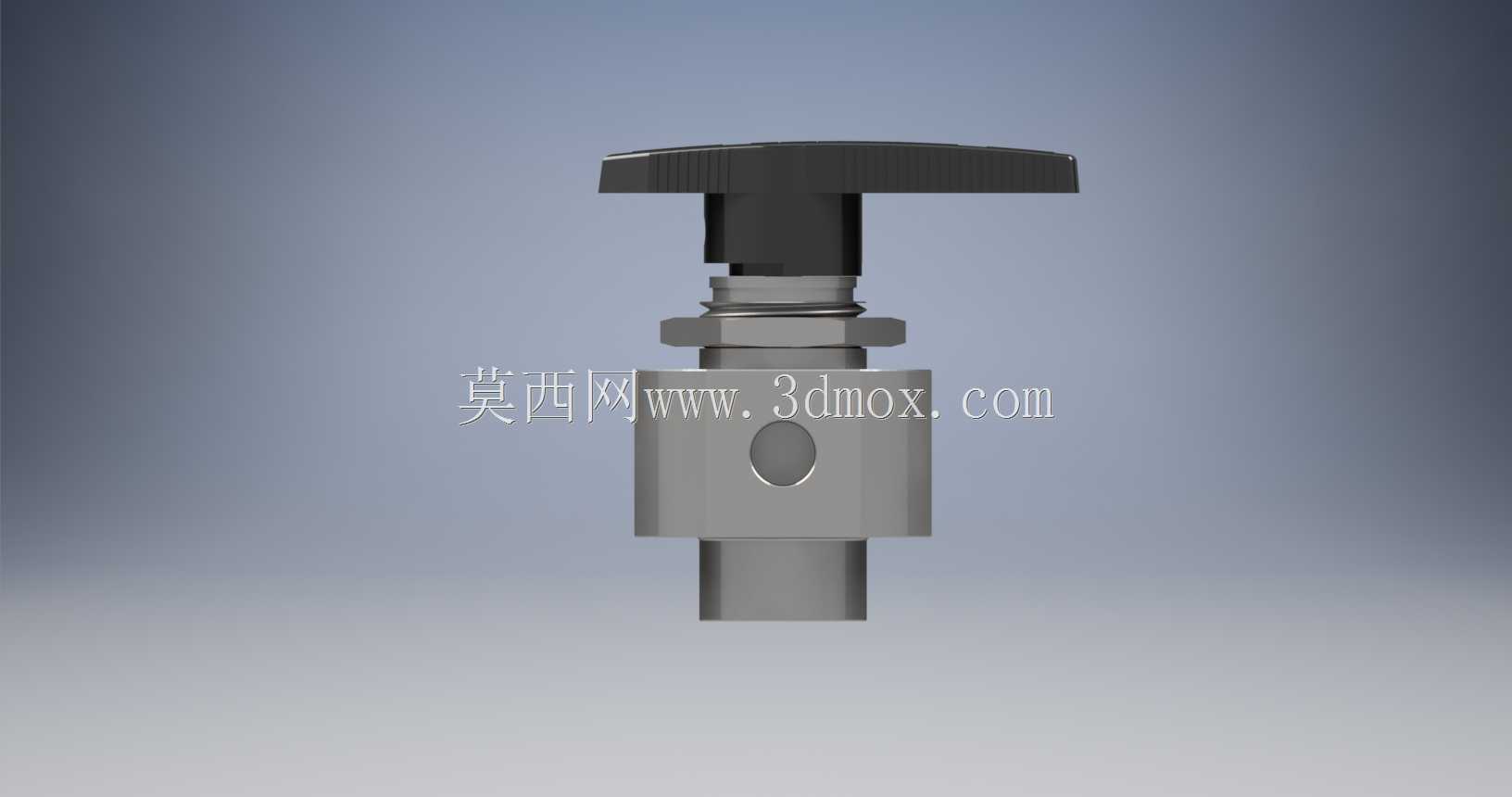

这款五通球阀的建模过程中，首先要考虑的是小型仪表管路的安装适配需求，这类阀门多用于实验室分析仪器、小型气路控制盘、半导体制程气路以及高纯流体输送的支路切换场景，在紧凑的安装空间内完成多通路的流向切换，替代多个两通阀组合的排布方案，大幅缩减管路排布的占用空间，减少接头泄漏点。从结构设计来看，阀体采用一体式不锈钢锻件加工构型，五个接口呈对称分布在阀体周向，接口采用FNPT内螺纹形式，适配1/8英寸的仪表管路连接，螺纹加工的退刀槽、密封面的倒角都在模型中做了精准还原，避免实际装配时出现管路拧入深度不足、密封面贴合不严的问题。阀芯部分采用通孔式结构，流通系数设定为0.07Cv，适配小流量、低压降的精密流体控制场景，手柄的旋转角度与通路切换的对应关系在建模时做了运动限位的结构还原，手柄表面的防滑纹路、定位销的配合间隙都按照实际加工公差做了预留，保证虚拟装配时可以模拟真实的扳动手感与档位反馈。设计思路上优先考虑了阀件的可靠性，阀杆处的密封结构采用多级填料密封的构型，在模型中还原了填料压盖的调节螺纹结构，方便实际使用时根据密封磨损情况调整压紧力，不需要整体拆解阀件即可完成密封维护。外形尺寸方面，阀体整体为近似六方的柱体结构，最大外径控制在适配小型安装面板的尺寸范围内，手柄扳动时的最大回转半径做了边界校核，避免在密集排布的阀组中出现手柄干涉相邻元件的问题，安装时不需要额外预留过大的操作空间，阀体底部的平面度在建模时做了基准设定，可直接贴合安装面板固定，不需要额外加装调整垫片。建模过程中对各个零件的配合公差做了对应设定，比如阀芯与阀体腔的配合间隙、阀杆与填料孔的同轴度要求，都在三维模型的特征中做了基准标注参考，方便后续出工程图时直接调取公差要求，也能在装配仿真时验证各个运动部件是否存在卡滞风险。这类小型五通球阀在实际使用中，常被用于气路系统的工况切换，比如校准回路、采样回路的快速切换，相比多阀组的方案，单阀操作的失误率更低，切换动作一步完成，不会出现多阀操作顺序错误导致的流体串路问题，模型中还原的内部流道结构也可以直接用于后续的流场仿真分析，验证不同切换位置下的流阻、流速分布情况，为实际选型提供数据参考。
