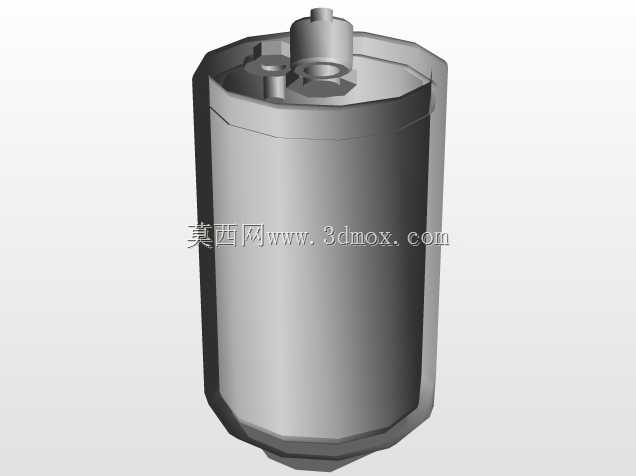

立式筒状液压减振阻尼元件结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:286012
  • 立式筒状液压减振阻尼元件结构设计

这款立式筒状液压减振元件,在各类需要消减振动冲击的工业场景中应用广泛,小到自动化生产线的工位缓冲、移动设备的行走减振,大到工程机械行走机构的振动隔离、重型设备的基座阻尼配置,都能见到同结构产品的身影。从实际使用逻辑来看,它的核心作用是通过内部液压油的节流阻尼效应,将外部输入的冲击振动能量转化为油液流动的热能耗散掉,避免刚性冲击对设备结构、精密元器件造成不可逆的损伤,同时降低设备运行过程中的振动传递,提升整体运行的平稳性。

从结构设计思路上看,整体采用封闭式圆柱筒形外壳,这种构型一方面能最大化利用内部储油腔空间,在有限的径向尺寸下获得足够的油液容积来保证阻尼输出的稳定性,另一方面圆柱外壳的受力均匀性更好,能承受径向、轴向的复合载荷,不会因为局部应力集中出现壳体变形失效。顶部集成的阀组安装凸台与接口结构,预留了阻尼阀、油路接口的安装位置,设计时将阀组集成在端盖位置,既方便后期根据不同阻尼需求更换阀件,也能减少外部管路的布置,降低漏油风险。底部的收边结构做了圆弧过渡处理,对应安装基座的配合面公差,安装时可以直接嵌入配套的安装座内,不需要额外设计复杂的定位结构,降低配套安装的加工成本。

在安装边界与尺寸适配层面,这类筒式减振元件的径向尺寸通常根据额定载荷匹配,外壳的外径公差控制在h7级别,和安装套筒的配合间隙控制在0.02-0.05mm之间,既不会因为间隙过大出现运行过程中的径向窜动,也不会因为间隙过小导致热胀后出现卡滞。轴向的安装高度需要预留10%-15%的压缩行程余量,避免极限冲击工况下活塞触底导致刚性碰撞。设计时还考虑了不同安装姿态的适配性,内部的油路结构做了双向通油设计,不管是垂直安装、水平安装还是倾斜安装,都能保证阻尼输出的一致性,不会因为安装姿态变化导致油液无法充满节流腔,出现阻尼空程的问题。

从功能特性来看,这款减振结构的阻尼特性属于速度相关型,外部冲击速度越快,节流孔产生的阻尼力就越大,能够快速吸收大能量冲击,而在缓慢位移的工况下阻尼力较小,不会影响设备的正常微动调整,这种特性刚好匹配多数工业设备的减振需求——既可以应对突发的冲击载荷,也不会阻碍设备正常的位置调整。外壳采用一体化拉伸成型工艺,减少了焊缝数量,从结构上降低了长期受交变载荷后焊缝开裂漏油的概率,表面的处理工艺也适配多粉尘、多油污的工业使用环境,不需要额外做防护结构就能长期稳定运行。
