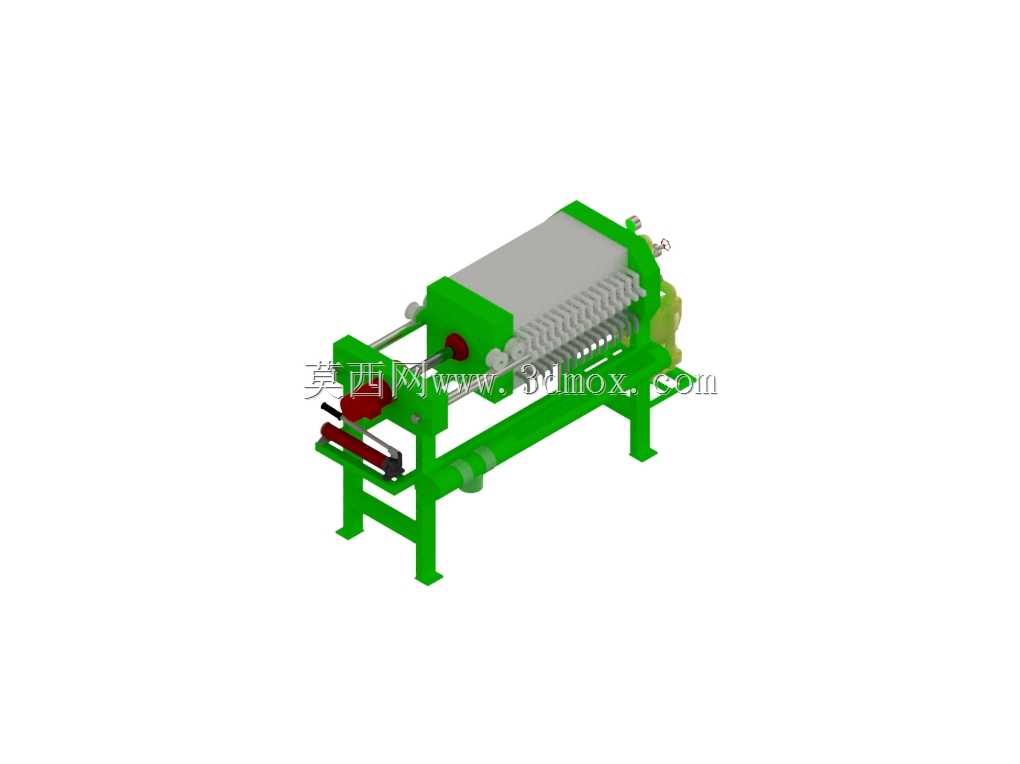

470型板框压滤机固液分离设备结构

这款470规格板框压滤设备，主要面向中小产能的固液分离作业场景，常见于小型污水处理站污泥脱水、选矿厂精矿尾矿浆体浓缩、食品加工行业料渣分离、化工生产中悬浮液固液分相工序，相比大型压滤设备占地更小，适配日处理量几十到几百立方的中小型生产线，也可作为实验室中试线的配套分离设备使用。设备核心功能是通过机械压紧滤板形成密闭滤室，让待分离的浆体在进料压力作用下透过滤布实现固液两相分离，滤饼截留在滤室内部，滤液通过滤板导流通道排出，完成分离过程后松开滤板即可依靠重力卸除滤饼，整个作业流程可适配不同浓度、不同颗粒粒径的浆体处理需求，通过更换不同目数的滤布就能调整过滤精度，适配不同物料的分离要求。从设计逻辑来看，整体采用卧式框架布局，压紧端设置液压驱动的压紧机构，通过液压缸推杆带动活动压板沿两侧主梁移动，实现滤板组的压紧与松开，止推板固定在机架另一端，作为滤室的承压端，进料口开设在止推板中心位置，可直接对接进料管路，避免管路随活动端移动产生弯折磨损。滤板采用15勒姆巴板结构，滤板表面设置凹凸导流槽，既可以支撑滤布，又能为滤液提供顺畅的导流通道，避免滤液在滤室内积存影响过滤效率，每块滤板两侧都设置密封止口，压紧后可保证滤室密封性能，避免浆体在压力作用下从滤板缝隙泄漏。机架部分采用型钢焊接结构，底部设置四个支腿作为安装支撑，安装时需要保证支腿所在基础平面水平度误差控制在允许范围内，避免机架受力不均导致主梁变形，影响活动压板的移动顺畅度。设备整体外形长度适配中小型车间的安装空间，两侧预留足够的操作空间用于更换滤布、检修压紧机构，滤板下方预留滤饼卸料空间，可直接对接输送带或者料斗收集滤饼。液压系统设置在设备侧端，集成了液压泵站、控制阀组与液压缸，压紧力可根据物料过滤需求调整，避免压力过大导致滤板变形，或是压力不足导致滤室漏料。主梁采用矩形截面型钢，表面做耐磨处理，活动压板与主梁接触位置设置导向滑块，减少移动过程中的摩擦阻力，长期运行也不会出现卡滞问题。滤板组的排列顺序经过设计，压紧时每块滤板受力均匀，不会出现局部应力集中导致滤板破裂的问题，进料通道贯穿所有滤板中心，浆体可均匀进入每个滤室，避免各滤室进料不均导致过滤效率差异。
