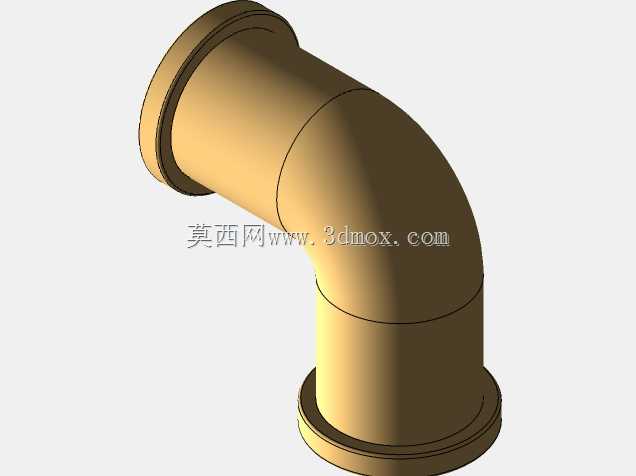

90度内螺纹连接管道弯头结构设计

这款90度内螺纹弯头是民用给排水、小型工业流体输送、暖通管路系统里极为常用的管路转向连接件，日常在户内自来水管道布设、小型设备循环冷却管路搭建、压缩空气分支管路转向等场景中都能见到它的身影，核心作用是在有限安装空间内完成管路90度方向的平滑转向，避免管路硬弯折造成的通径缩窄、流体阻力陡增甚至管路应力集中开裂的问题。从结构设计层面来看，这款弯头采用等径内螺纹接口设计，两端接口的螺纹规格完全一致，适配同公称通径的外螺纹管道或接头，安装时无需额外变径转接件，能有效减少管路连接节点数量，降低潜在泄漏点风险。弯头的转弯段采用圆弧过渡流道设计，而非直角折角结构，这种设计能让流体在转向过程中保持相对平稳的流态，减少局部涡流产生，降低管路系统的压力损失，同时也能避免流体长期冲刷转弯处内壁造成的局部磨损，延长连接件的使用寿命。在安装边界上，这款弯头的轴向尺寸紧凑，两端接口的中心距经过合理匹配，既保证了转弯段流道的曲率半径满足流体输送要求，又不会占用过多管路布设空间，在墙面贴装、设备内部狭小空间布管时都能顺利适配。两端的内螺纹采用标准管螺纹牙型设计，牙距、牙高都符合通用管螺纹规范，和标准外螺纹件配合时能保证足够的啮合长度，配合生料带或密封胶使用即可达到可靠的密封效果，无需额外焊接或粘接工序，安装拆卸都十分便捷，后期管路维护更换时操作门槛低。弯头本体的外壁在转弯处做了局部加厚处理，这一设计是考虑到管路转向位置会承受流体冲击带来的附加应力，同时安装拧紧螺纹时该位置也会承受一定的安装扭矩，局部加厚能提升整体结构强度，避免安装或使用过程中出现开裂、变形问题。从建模逻辑上，这款模型先以两端接口的螺纹轴线为基准搭建90度相交的基准轴，再通过扫掠命令生成带圆弧过渡的中空流道与外壁实体，之后在两端接口位置切削出标准内螺纹结构，最后对边缘位置做倒角处理，避免锐边划伤安装人员或密封件，整体结构完全贴合实际生产加工的工艺要求，没有出现无法脱模或加工的冗余结构，可直接用于管路系统的装配干涉校验、布管方案模拟。
