黄铜外螺纹式气动快插空气接头结构

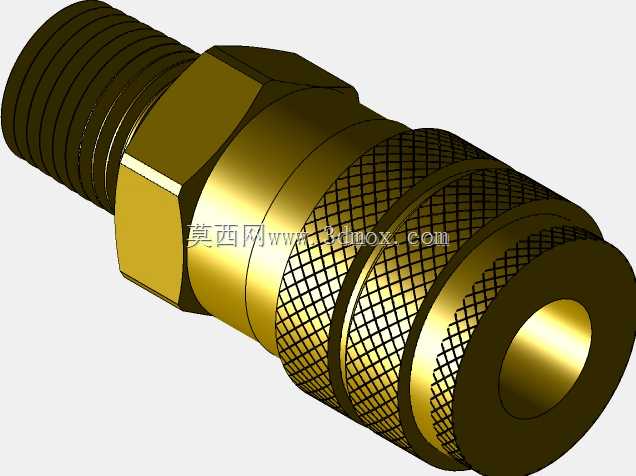

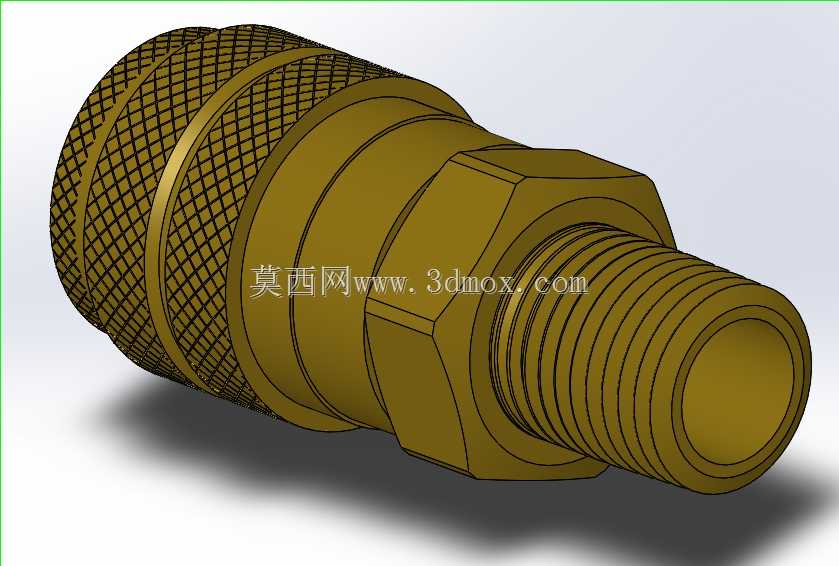

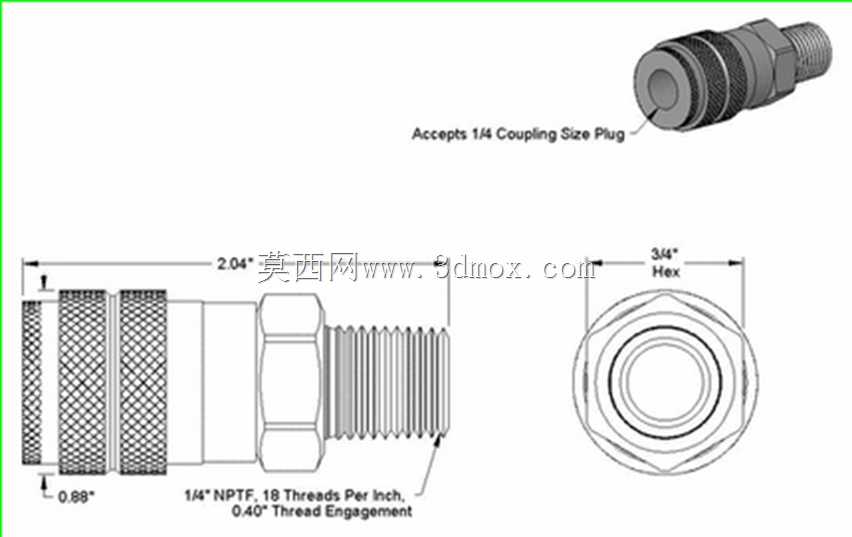

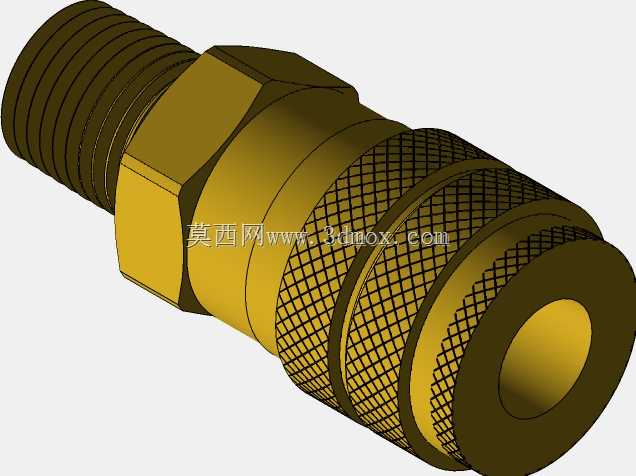

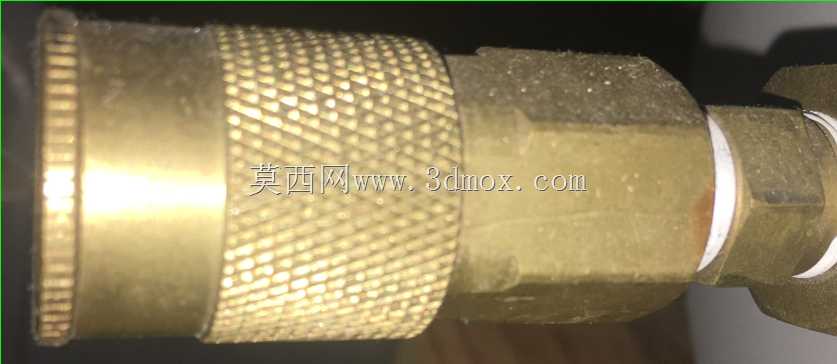

　　在车间气动工具供气管路、小型自动化设备气路排布、移动式气动工装的气源接驳场景里，这类快断式空气接头是气路连接里最常用的基础元件，日常作业里需要频繁插拔气路的工位，比如装配线的气动螺丝刀、风炮工位，或者临时接驳的气动吹扫装置，都依赖这类接头实现无工具快速通断，避免每次拆装都要拧螺纹缠生料带的繁琐操作，也能减少管路拆装过程中的漏气风险。这款接头整体采用黄铜材质切削加工而成，头部设计了网纹滚花结构，实际操作时即便手上沾有切削液或者油污，也能靠滚花提供的摩擦力顺利拧动滑套完成插拔解锁，不会出现手滑拧不动的情况。接头中部设计了3/4英寸规格的六角结构，这个尺寸是专门适配普通活动扳手、开口扳手的夹持边界，

　　安装时可以用扳手卡住六角位将外螺纹端拧入设备的内螺纹接口，不会因为没有合适的夹持位导致安装时打滑刮伤接头表面。接头的外螺纹端采用1/4英寸MNPT锥管螺纹，这种螺纹的锥度特性可以在拧紧过程中通过螺纹副的挤压实现密封，不需要额外加密封垫就能满足常规车间气动管路0.8MPa工作压力下的密封要求，适配市面上绝大多数小型气动设备、气源处理件的进气口规格。内部集成的套筒锁止结构，在插头插入后会自动卡紧插头的环形卡槽，即便管路受到意外拉扯也不会轻易脱开，只有手动向后拉动滑套时，锁止钢球才会径向退让，允许插头拔出，断开的瞬间接头内置的单向阀会自动闭合，阻断管路内的压缩空气外泄，避免拔管时高压气体喷溅造成安全隐患，也能减少管路卸压带来的气源浪费。

　　建模时需要重点关注滚花段的外径与滑套的滑动间隙，间隙过大会导致滑套晃动锁止不可靠，间隙过小则容易因为黄铜热胀冷缩或者加工毛刺出现滑套卡滞，六角位的对边尺寸要严格遵循标准紧固件的公差要求，避免扳手夹持时出现滑棱，螺纹端的收尾退刀槽位置要做圆角过渡，减少应力集中，避免安装拧紧时在退刀槽位置出现断裂。整个接头的轴向总长度控制在常规气动接头的通用安装尺寸范围内，不会因为长度过长导致安装后突出设备表面过多，在狭小的设备排布空间里也不会和相邻的管路、元件产生干涉，外螺纹的根部设计了限位台阶，拧紧时台阶面贴紧设备安装面，既能控制螺纹拧入深度，也能辅助提升螺纹连接的密封性能。
