1立方立式搅拌罐结构设计方案

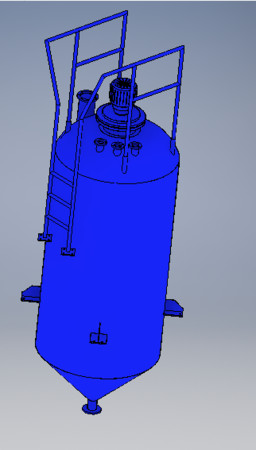

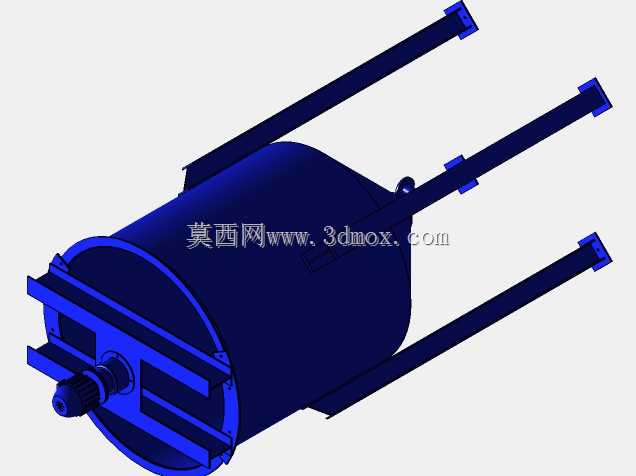

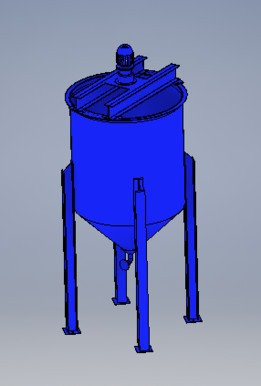

在精细化工、食品配料、小型水处理药剂调配的中小批量生产场景中，1立方规格的立式搅拌罐是车间内出镜率极高的单元操作设备，这类罐体不需要匹配超大产能的连续化生产线，反而适配多品种、小批量的间歇式生产需求，不管是常温下的溶液混匀、低粘度浆料的分散调和，还是带轻度温升要求的配料工序，这类罐体都能凭借紧凑的占地优势完成布置。从结构设计逻辑来看，这款搅拌罐采用上平盖、下锥底的经典罐体构型，锥底设计的核心考量是排料无残留，相比平底罐体，锥底结构不需要额外设置罐底扫料装置，依靠重力就能完成绝大部分物料的排空，减少批次切换时的物料残留与清洗工作量，对于需要频繁更换物料品类的生产场景，这种结构能大幅降低清罐的时间成本。罐体顶部的搅拌驱动装置采用居中布置的安装方式，搅拌轴沿罐体中轴线垂直向下延伸，能保证搅拌桨叶的作用范围覆盖罐内绝大多数容积区域，避免罐壁附近出现搅拌死区；平盖上预留的横梁结构既可以作为驱动装置的安装加强筋，也能为日常开盖检修、进料操作提供受力支撑，不需要额外在罐顶周边搭设操作支架。支撑结构采用四根等长的立式支腿，支腿底部带安装法兰盘，安装时可以通过膨胀螺栓直接固定在车间硬化地面上，支腿的高度预留了锥底排料阀的安装与操作空间，不需要额外架高罐体就能完成排料管路的对接。尺寸边界上，罐体主体直径适配1立方有效容积的常规设计取值，包含顶部驱动电机在内的总高度控制在3.1米，这个高度尺寸适配常规车间的层高要求，不需要对厂房进行特殊改造就能完成设备进场安装，罐体直径的取值也兼顾了搅拌效率与占地平衡，不会因为直径过大导致搅拌轴扭矩负载过高，也不会因为直径过小导致罐体过高、进料操作不便。设计过程中特意对支腿的受力分布做了校核，满料状态下罐体总重量接近1.3吨，四根支腿均匀分摊载荷，单支腿的承重冗余量预留了1.5倍的安全系数，即使出现搅拌过程中的物料晃动载荷，也能保证罐体的运行稳定性；罐顶的人孔位置预留了足够的操作空间，方便检修人员进入罐内完成桨叶更换、罐壁清洁等作业，进料口、排气口的接口位置也做了标准化的法兰匹配设计，能直接对接车间现有管路系统，不需要额外做转接件定制。
