嵌入式消防软管卷盘箱体结构设计

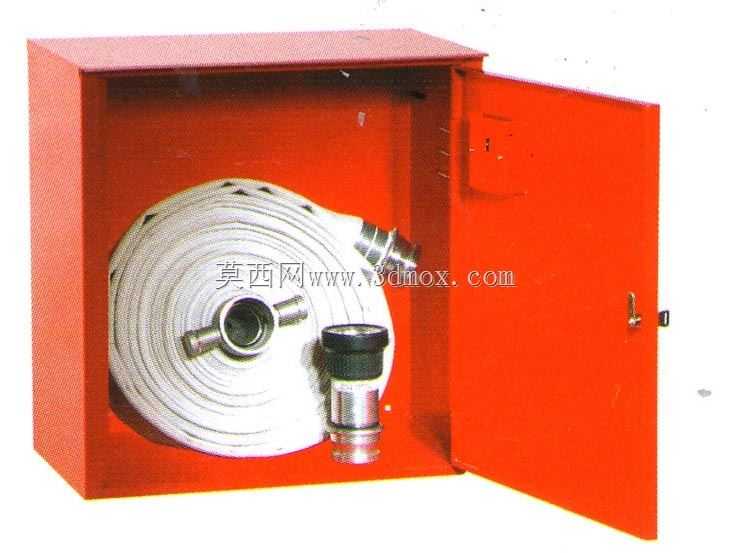

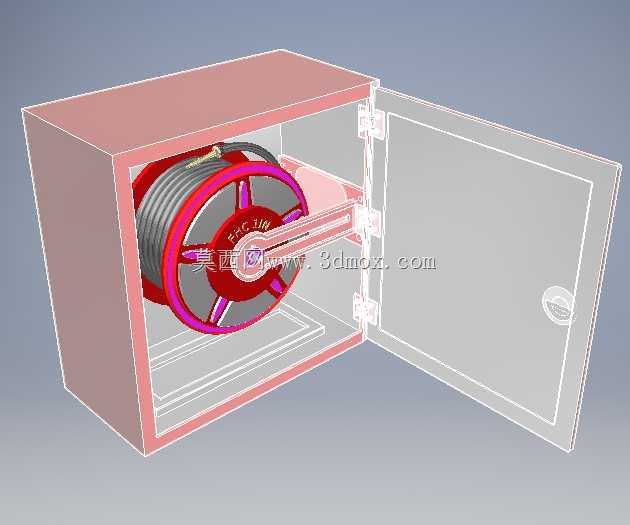

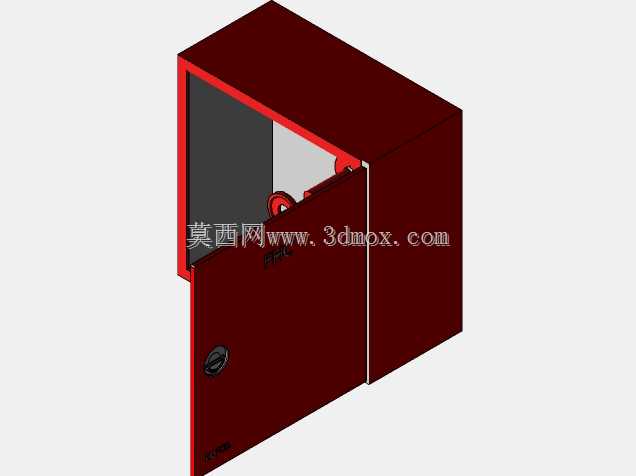

在民用建筑、工业厂房的消防点位布设场景中，这类嵌墙安装的消防软管卷盘箱体是室内消火栓系统的重要配套部件，主要承担初期火情处置时的输水软管收纳、快速取用功能，相比大口径消火栓水带，软管卷盘操作门槛更低，非专业消防人员也能快速开启使用，适合扑救初期固体类火灾。设计阶段首先要匹配两种规格的软管卷盘安装需求，分别适配1.5英寸、1.5+2.5英寸的卷盘总成，箱体采用薄钢板折弯焊接成型，门板做透明可视设计，日常状态下可直接观察内部卷盘、阀门的完好状态，避免开门检查的繁琐流程，同时门板配置弹簧式铰链，开启角度可达到180度，取用软管时不会被门板遮挡操作空间。箱体内部的卷盘转轴做同轴度公差控制，保证卷盘转动顺滑无卡滞，拉出软管时阻力控制在合理区间，避免紧急情况下拖拽费力。安装边界上，箱体背部预留嵌墙安装的固定孔位，侧边预留进水管道的穿接孔，可直接对接建筑内部的消防供水管网，箱体的外轮廓尺寸适配常规建筑墙体的预留洞尺寸，安装完成后外表面与墙面齐平，不会占用公共通道的通行空间，同时箱体边角做圆弧钝化处理，避免人员通行时磕碰受伤。内部除了卷盘安装位，还预留了小型手持消防喷枪的放置卡位，软管缠绕时严格按照盘绕方向排布，避免长期存放后软管出现死折、通水不畅的问题，箱体门板上的锁具采用易击碎式结构，紧急情况下无需钥匙，直接击碎透明面板即可开启箱门取用设备。设计过程中充分考虑日常维护的便利性，卷盘支架采用可拆卸式螺栓固定，后期更换软管、维护阀门时无需整体拆卸箱体，仅需松开固定螺栓即可取出卷盘总成，大幅降低后期运维的工作量。箱体表面做防锈喷涂处理，适配潮湿的地下车库、楼道等安装环境，长期使用不会出现漆面脱落、壳体锈蚀的问题，整体结构没有多余的冗余设计，所有内部构件的排布都围绕快速取用、可靠收纳的核心需求，在有限的箱体空间内同时兼顾两种规格卷盘的安装兼容性，不需要针对不同规格卷盘单独开模生产箱体，有效降低生产制造的模具成本，也方便施工方根据项目的消防等级要求灵活选配对应规格的卷盘总成，无需调整墙体预留洞的尺寸参数。
