直角式隔膜截止阀结构设计方案

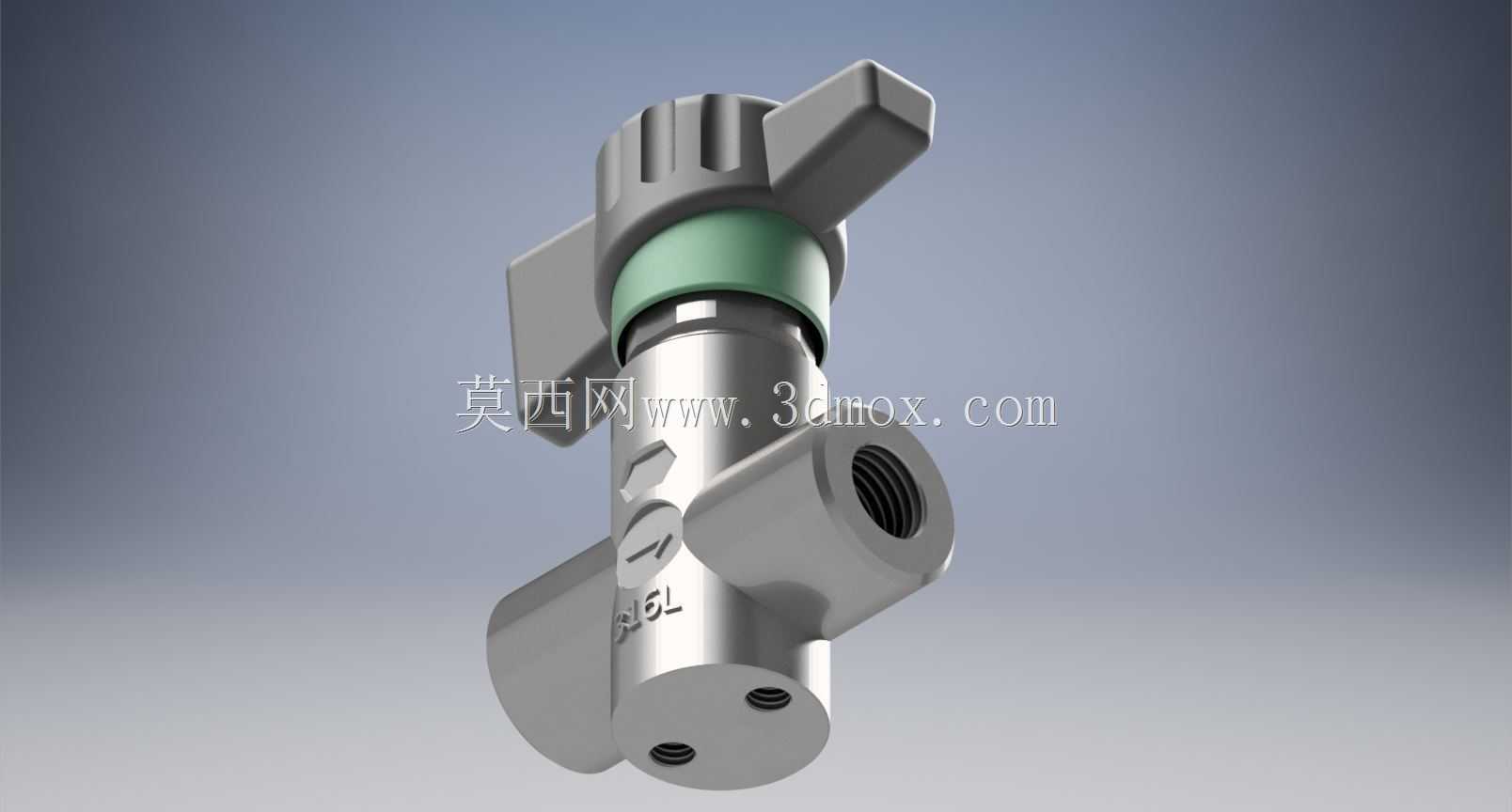

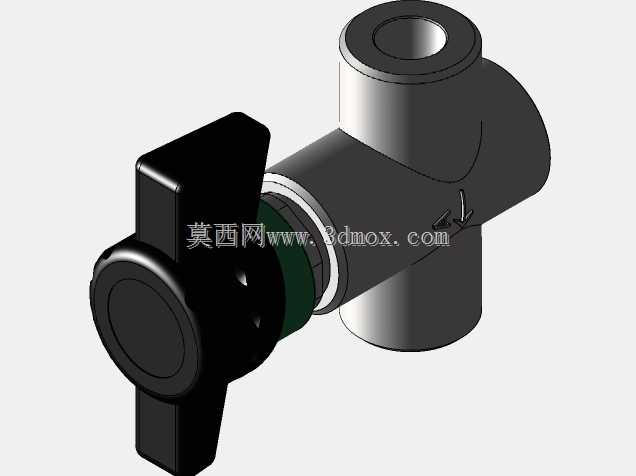

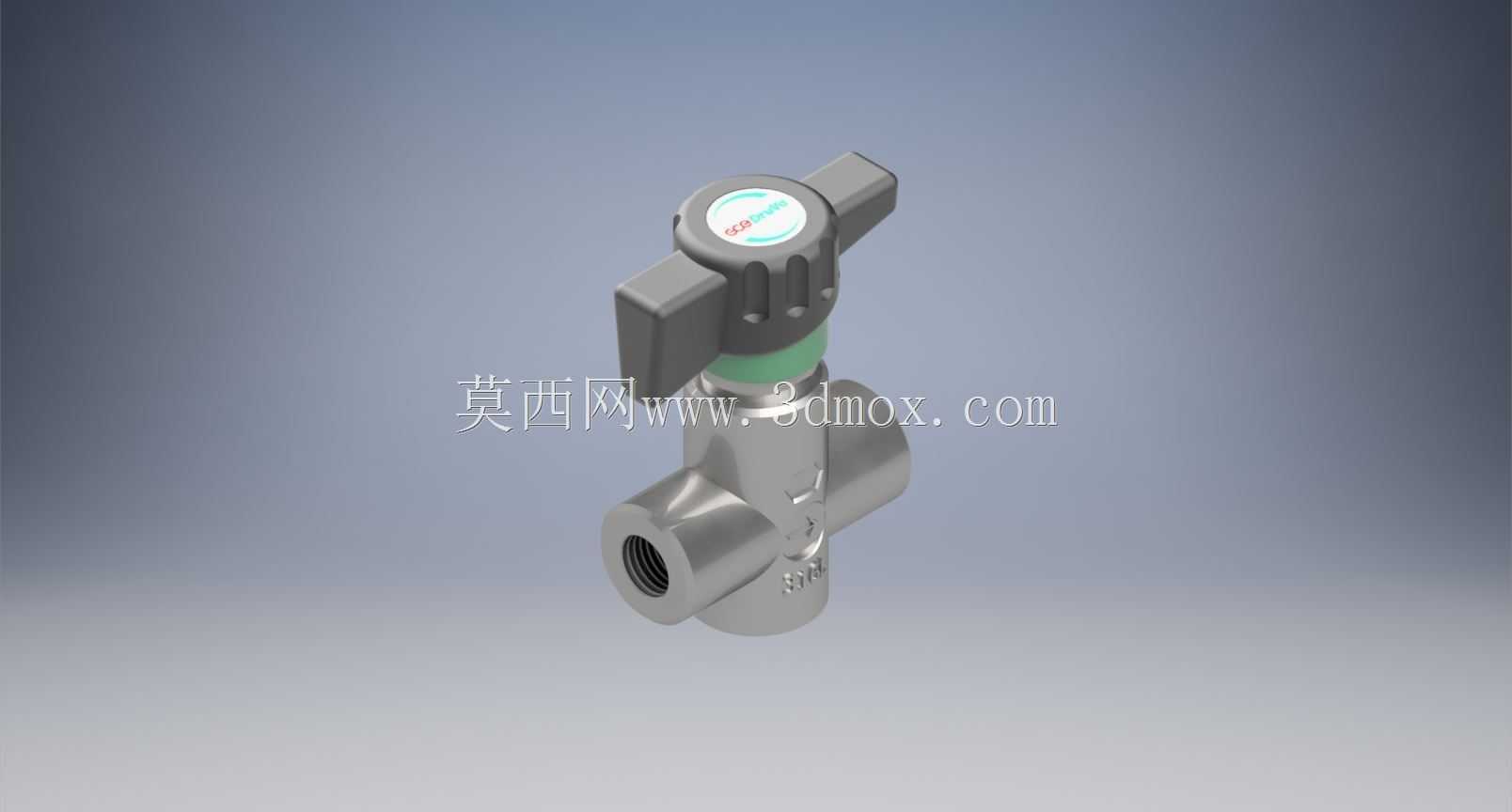

这款直角式隔膜截止阀的三维结构，针对小通径流体管路的通断控制需求设计，常见于实验室气路、小型化工加药管路、医疗设备流体回路这类对密封可靠性有严苛要求的场景，尤其适配需要频繁手动切换通断、不允许介质外漏的工况。从实际使用角度出发，阀体采用直角流道布局，两个内螺纹接口呈90度分布，能够直接适配垂直转向的管路排布，省去额外的弯头转接件，既压缩了管路安装所需的空间，也减少了转接位置的潜在泄漏点。顶部的手动操作手柄做了侧翼加宽设计，旋转时的受力力臂更长，操作人员无需借助额外工具，徒手就能完成操作，手柄旋转90度即可实现全开与全关状态的切换，到位时的卡位结构能给出明确的触感反馈，避免出现操作不到位导致的内漏或者过拧损坏密封件的问题。设计阶段将隔膜密封结构作为核心，隔膜件将阀腔内部的流体介质与上部的操作机构完全隔离开，不存在传统截止阀阀杆填料密封的易磨损泄漏通道，即便输送带轻微腐蚀性的气体或者低粘度液体，也不会出现介质顺着阀杆向外渗漏的情况，同时也避免了外部环境的杂质进入阀腔污染输送介质。阀体下部预留的两个小型工艺孔，是加工阶段用于固定阀体、保证流道加工精度的工艺结构，后期安装时可作为辅助定位点位，配合管螺纹接口的拧紧力矩控制，能保证安装后阀体的手柄朝向符合操作空间的需求，不会出现手柄被周边管路或者设备结构件遮挡的情况。建模过程中严格匹配手动操作的人机工程尺寸，手柄的旋转半径控制在合理范围，操作时不会和相邻的管路部件发生运动干涉，阀体外表面的六角结构是为安装时的扳手夹持预留的受力位，拧紧管路接头时可以稳定固定阀体，避免阀体跟转导致内部密封件错位。流道内部做了平滑过渡处理，没有突兀的直角台阶，介质流经时的局部阻力损失更小，不会在阀腔内部形成介质滞留的死区，对于输送洁净介质或者需要定期排空管路的场景，能减少残留介质带来的交叉污染或者腐蚀问题。
