工业带法兰弯管组合管路结构设计

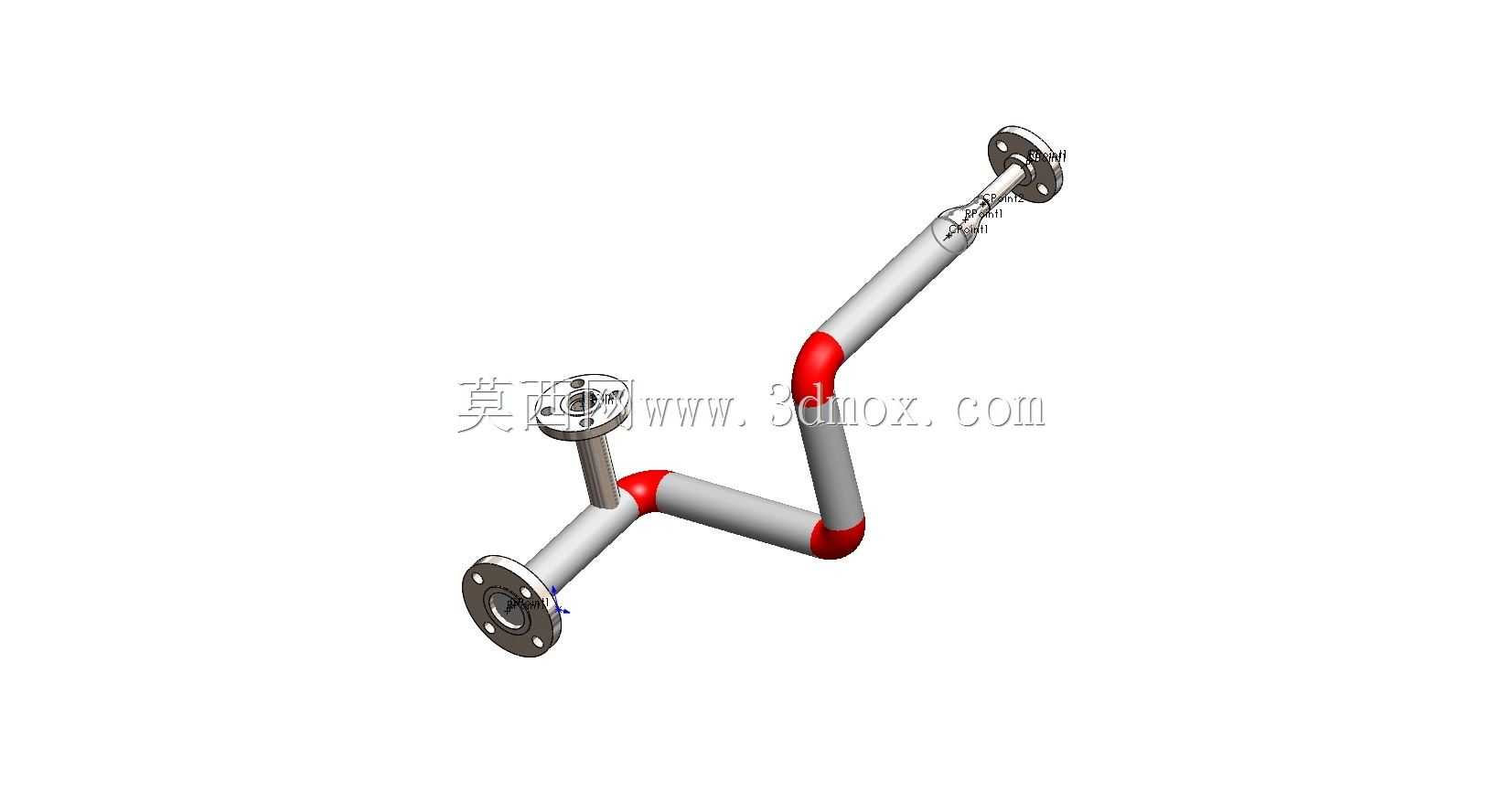

这套管路结构多用于化工流体输送、车间工艺管线布设、小型动力单元液压油路搭建等场景，核心作用是在受限安装空间内完成流体介质的转向输送，同时保证连接端的密封可靠性与长期运行稳定性。从实际工程落地角度看，这类组合管路的设计首先要匹配现场安装边界，三个法兰端分别对应不同方向的设备接口，其中两个接口处于同一水平安装面，第三个接口沿斜向空间延伸，避开周边设备的检修通道与操作空间，避免后期运维时出现管路遮挡操作位的问题。设计过程中优先确定各法兰的安装定位尺寸，法兰端面的垂直度公差控制在机械管路安装的通用要求范围内，保证对接时密封垫片受力均匀，不会出现偏载渗漏的问题。弯管段的弯曲半径结合管路通径选取，既避免弯曲半径过小导致管内流体阻力陡增，也不会因弯曲半径过大占用过多安装空间，弯头处做了等径过渡处理，保证管内流体流态平稳，减少介质输送过程中的压损。管路的支撑点位设置在靠近法兰连接端的位置，降低设备运行振动传递到管路焊缝处的应力，避免长期振动引发的焊缝疲劳开裂。从结构细节来看，管段与法兰的连接采用对接焊结构，焊后做端面平整处理，保证法兰密封面的平面度满足密封要求；不同走向的管段之间采用直角弯头衔接，衔接处的同轴度公差做了严格控制，避免出现管段错位导致的通径缩小问题。现场安装时，三个法兰端可分别对接泵组出口、工艺设备入口以及旁通支路接口，无需额外加装转向接头，减少管路的连接泄漏点。设计阶段还考虑了管路的敷设坡度，斜向管段的倾斜角度满足常规流体输送的自流排气要求，避免管内积存气体形成气阻，影响介质输送效率。对于有防腐要求的应用场景，管体外壁可根据输送介质特性做对应的防腐涂层处理，法兰连接位置预留足够的螺栓拆装空间，方便后期更换密封垫片时无需大范围拆卸周边管路。整套管路的结构走向完全贴合现场空间约束，在完成多方向流体转向的同时，尽可能压缩管路占用的空间体积，适配紧凑型设备的管线布设需求，管段的壁厚选取结合输送介质的压力等级确定，满足常规中低压流体输送的强度要求，不会出现运行过程中管体变形或者爆裂的问题。
