公称直径100mm90度通风管道弯头

在民用建筑通风系统、工业厂房排风除尘管路、中央空调送风管网的布设作业中，受建筑梁柱结构避让、设备进出风口方位调整、管路走向分层排布的实际需求限制，直段风管无法完成所有路径的连通，转向类管件是管路系统中不可或缺的组成部分，这款公称直径100mm的90度风道弯头，正是针对小截面通风管路转向需求开发的标准配套管件。

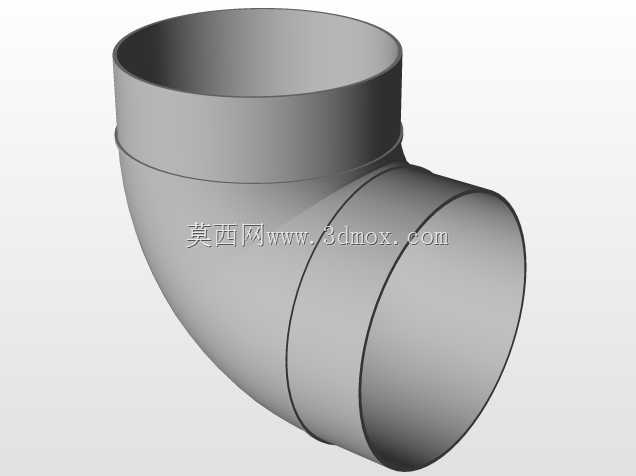

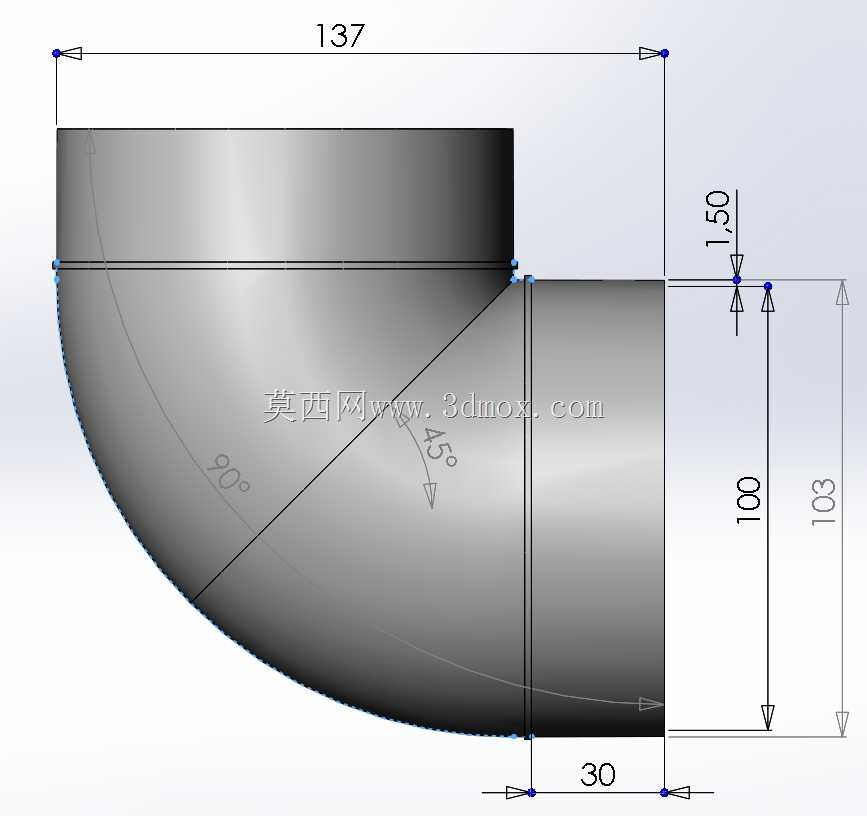

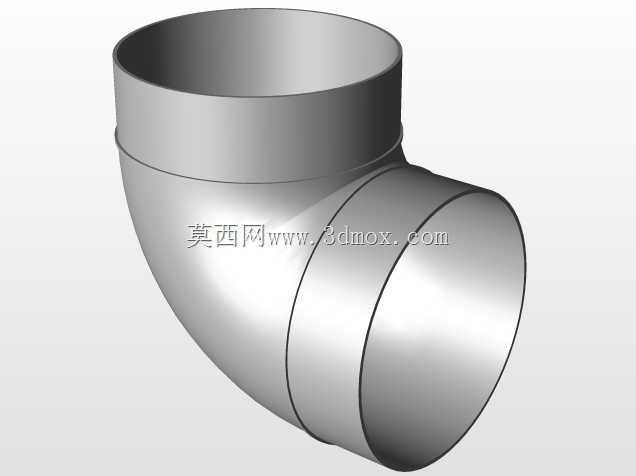

从实际安装适配的角度看，该弯头两端接口的公称通径为100mm，可直接与同规格的圆形直风管、风量调节阀、防火阀、软连接等部件对接，接口处预留的1.5mm翻边结构，既可以满足法兰铆接的安装定位需求，也能适配抱箍式快速连接的工艺要求，无需额外对管端做二次加工，能有效减少现场安装的加工工序。弯头整体的轴向安装边界尺寸为137mm，其中一端接口外侧预留30mm的直段衔接长度，这个长度设计刚好匹配常规风管连接时的密封件安装、紧固件操作空间，不会出现因为直段过短导致抱箍无法锁紧、密封垫压合不严漏风的问题。

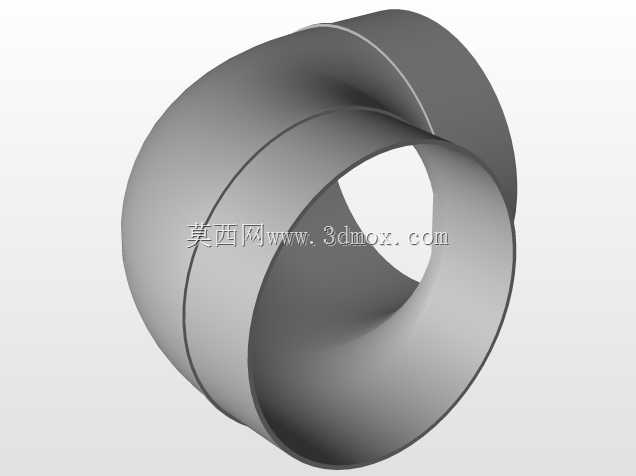

在结构设计层面，这款弯头采用了平滑圆弧过渡的流道结构，而非直角拼接的生硬转角，流道内壁全程保持顺滑无突变，能最大程度降低气流转向时的局部阻力损失，减少通风系统的动力损耗，同时也能避免直角转角处容易积留粉尘、纤维类杂物的问题，降低管路长期运行后的堵塞风险。弯头的弯曲段做了等曲率设计，曲率半径经过流场校核，既不会因为曲率过小导致气流紊流噪声增大，也不会因为曲率过大造成安装占用空间过多的问题，在通风效率和安装空间占用之间做了合理平衡。

从应用场景适配来看，这款弯头可覆盖常规低压通风系统的使用需求，不管是普通办公场所的新风送风管路、小型工业设备的排风收集管路，还是实验室通风柜的排气支管，都能通过该弯头完成管路的90度转向布设。建模过程中严格遵循通风管件的通用设计规范，所有尺寸参数都匹配现有风管配件的通用标准，不存在非标尺寸无法对接通用配件的问题，结构建模时还原了实际加工的壁厚与翻边细节，可直接用于管路系统的装配干涉校验、管路阻力模拟计算，也能作为管件加工生产的尺寸参考依据。在管路整体装配时，该弯头的安装边界尺寸清晰，设计人员在排布管路走向时，可以直接根据给出的外形尺寸预留安装空间，避免出现现场安装时与其他管线、建筑结构发生碰撞的问题，有效提升管路设计的准确率，减少现场施工的整改工作量。
