1又1/4英寸维克托利克管道联轴器结构

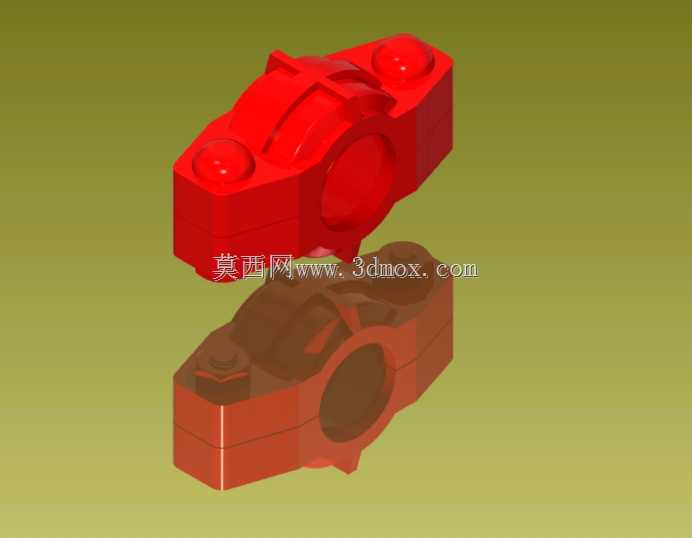

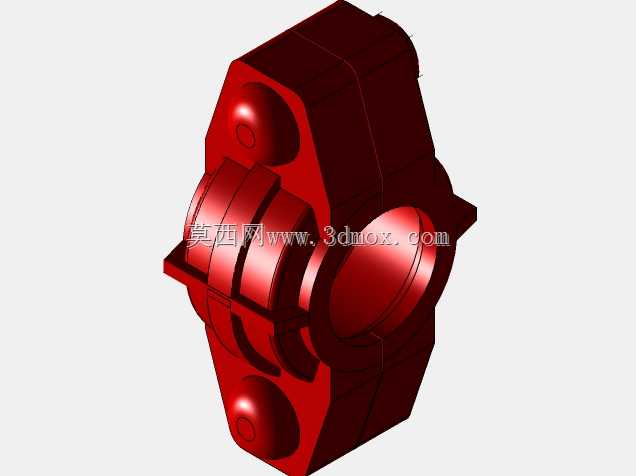

在民用给排水、消防喷淋管网、工业工艺管线以及矿山井下供液管路的布设场景中，这类小口径挠性联轴器的应用十分普遍，它不需要在管端加工螺纹或者焊接法兰，仅靠配套的橡胶密封圈与壳体的抱紧力就能实现管路的密封连通，安装效率比传统法兰连接高出数倍，尤其适合现场作业空间狭窄、不允许动火作业的施工场景。从结构设计来看，该联轴器采用上下对开的壳体结构，壳体内部预留了适配密封圈的环形卡槽，安装时先将橡胶密封圈套在两根对齐管道的对接缝处，再扣合上下两半壳体，让壳体内侧的凸棱卡入管道端部预先加工的环形滚槽内，最后拧紧两侧的紧固螺栓即可完成安装。这种连接方式允许管道存在一定的轴向位移与角度偏斜，能够补偿管路因温度变化产生的热胀冷缩变形，也能抵消设备运行带来的小幅振动，避免管路连接处出现应力集中导致的泄漏问题。针对1又1/4英寸的公称通径，该联轴器的壳体外形做了紧凑化处理，安装时不需要预留过大的操作空间，螺栓的紧固位置设计在壳体两侧的凸耳处，凸耳的厚度经过强度校核，能够承受额定工作压力下的抱紧力，不会出现紧固时凸耳开裂的问题。壳体的内腔轮廓与密封圈的压缩量做了匹配设计，当螺栓达到规定紧固力矩时，密封圈被均匀压缩在管道外壁与壳体卡槽之间，形成可靠的静密封，同时不会因为压缩量过大导致密封圈过早老化失效。在实际选型应用中，这类联轴器需要匹配对应壁厚的滚槽管道，安装前要确认管端滚槽的深度与宽度符合公差要求，避免出现卡合不到位导致的承压不足问题。建模过程中对壳体的过渡圆角、螺栓过孔的位置度、密封卡槽的同轴度都做了精确还原，能够直接用于管路布设的干涉检查、安装工艺模拟，也可以作为小口径管路快接结构的设计参考，帮助设计人员快速完成管路连接方案的布局，减少重复建模的工作量。
