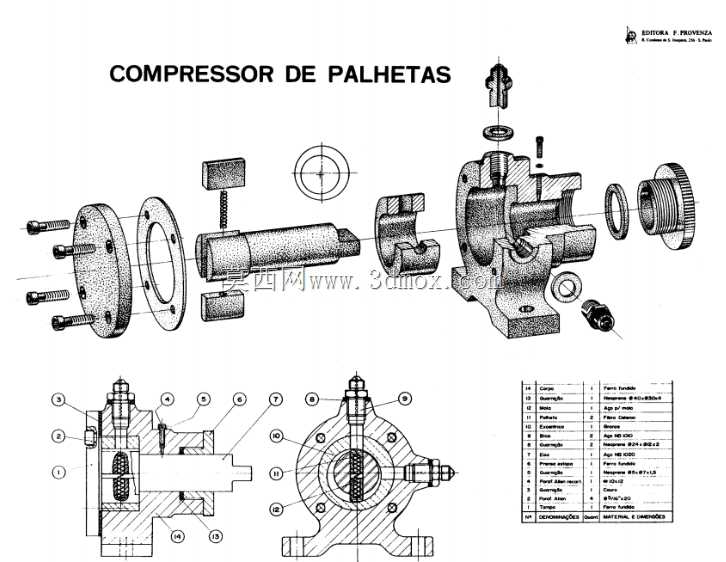

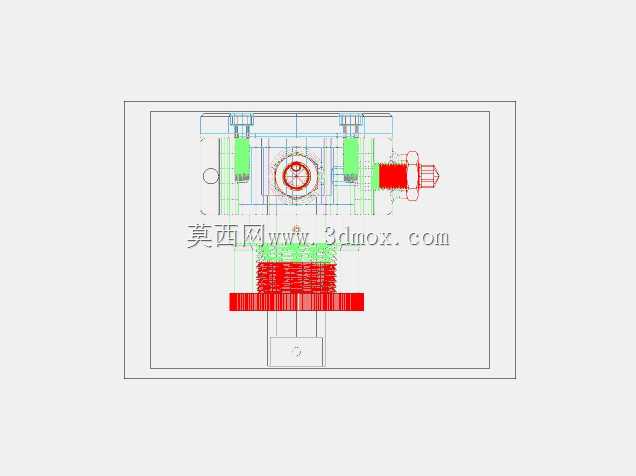

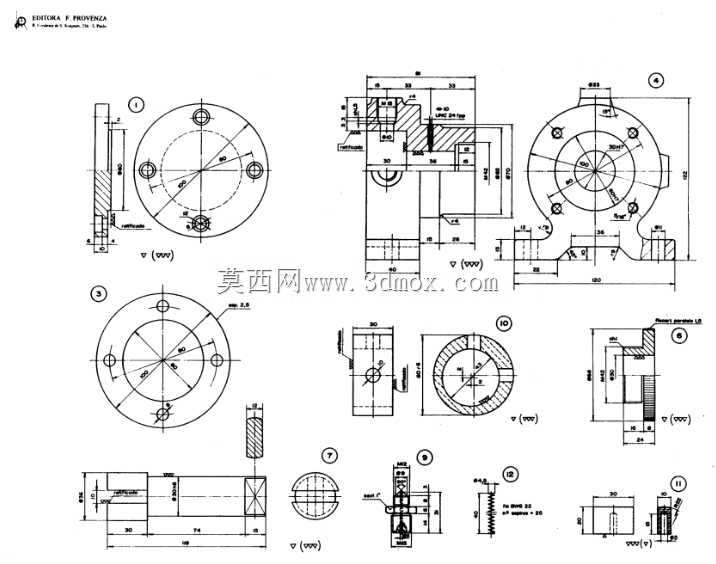

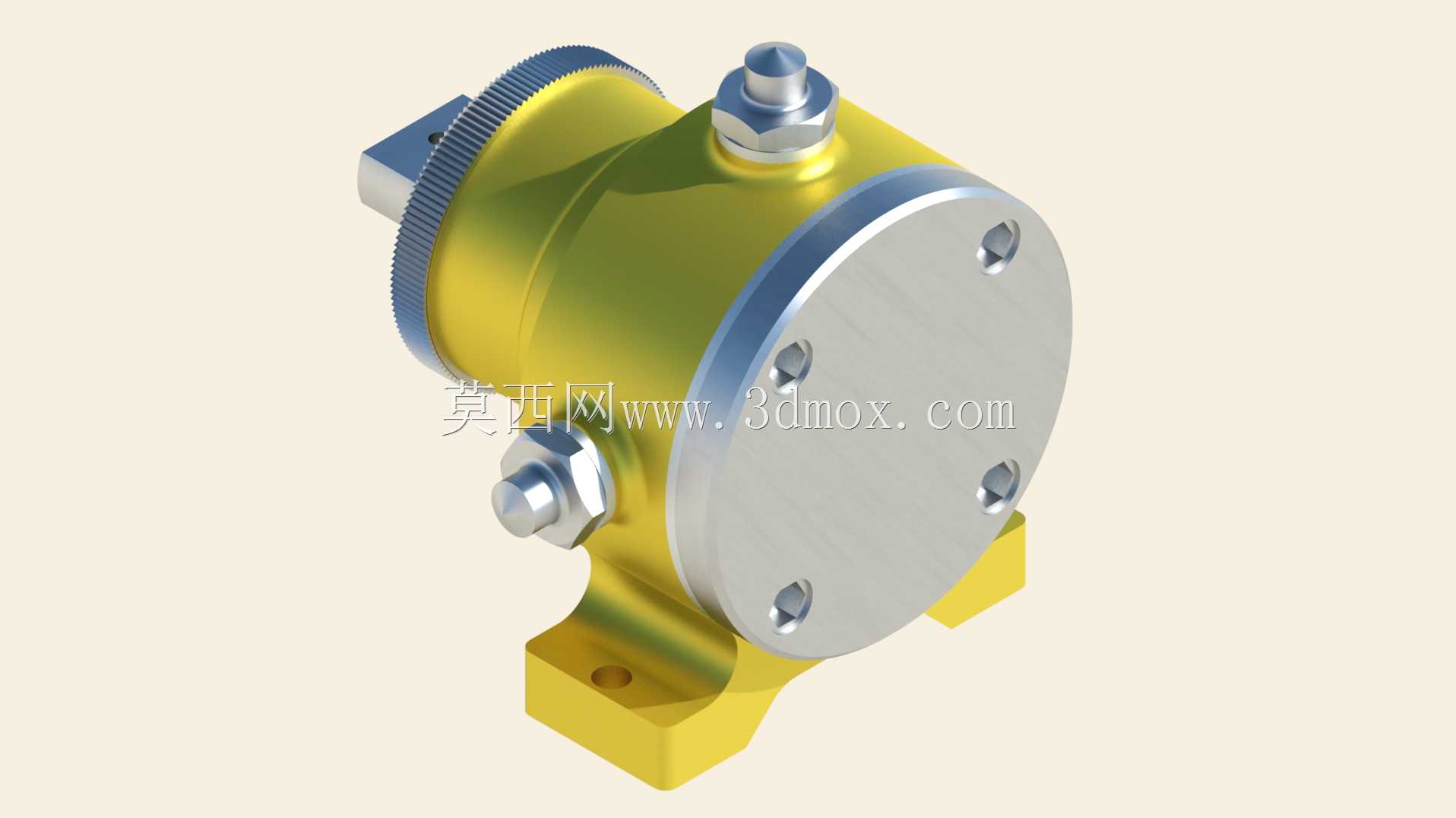

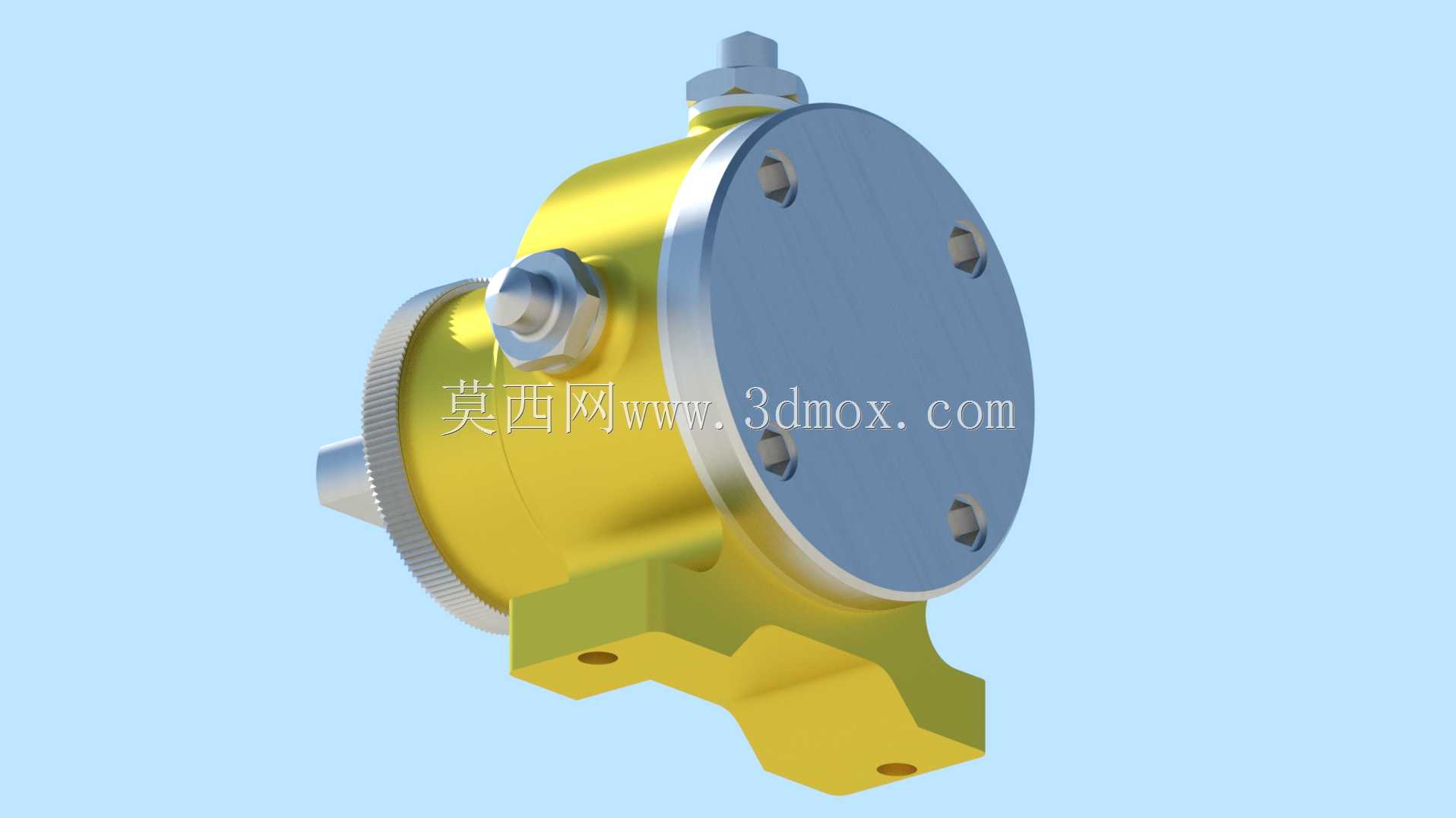

叶片式德帕赫塔压缩机构件三维结构

这类叶片式容积压缩设备，常配套在小型气动系统、实验室气源供给、便携气动工具动力端做核心气源发生单元，也可集成在小型制冷回路、低压气体输送管线里完成增压输送作业，适配对安装空间有严格限制、输出压力要求平稳的工况场景。从结构设计逻辑来看，整体采用偏心转子配径向滑动叶片的经典结构，筒形缸体内置偏心安装的转子组件，转子槽内嵌入可沿槽径向滑移的叶片，转子转动时叶片在离心力作用下贴紧缸体内壁，相邻叶片与缸壁、端盖围成的密闭腔室容积随转子转动周期性变化，依次完成进气、压缩、排气的连续工作循环，这种结构的优势在于输出气流脉动小、运动部件受力均匀，同排量下整机体积比活塞式压缩结构更紧凑。整机采用底脚式安装结构，底部两个带安装孔的支撑脚与主机壳一体铸造成型，安装孔位的中心距、孔径尺寸匹配常规小型气源设备的安装基座标准，安装时只需通过螺栓将底脚固定在预设安装平面即可，无需额外设计复杂的转接支架，安装边界预留了足够的管路接头操作空间，进出气接口布置在壳体顶部与侧部，接头采用标准外螺纹连接形式，可直接对接常规气动软管或硬管管路，现场装配效率较高。壳体外部做了环形滚花纹理设计，既可以在装配调试时增大手动转动的摩擦力，也能在设备运行时辅助增大散热面积，端盖采用多螺栓周向均布的紧固形式，保证端盖与缸体端面的密封压力均匀，避免高压气体从结合面泄漏，端盖上的螺栓沉孔设计可避免螺栓头突出端盖平面，减少整机外部的突出结构，降低安装与运维过程中磕碰损伤的概率。建模过程中严格还原了各部件的配合公差关系，叶片与转子槽的滑动间隙、转子与缸体的偏心距、端盖与转子端面的密封间隙都按照实际工程设计值做了参数化设定，可直接用于结构验证、装配干涉检查，也可作为同类小型压缩设备改型设计的参考基础，帮助设计人员快速梳理叶片式压缩机的结构组成与装配逻辑，减少前期方案设计阶段的重复建模工作量。
