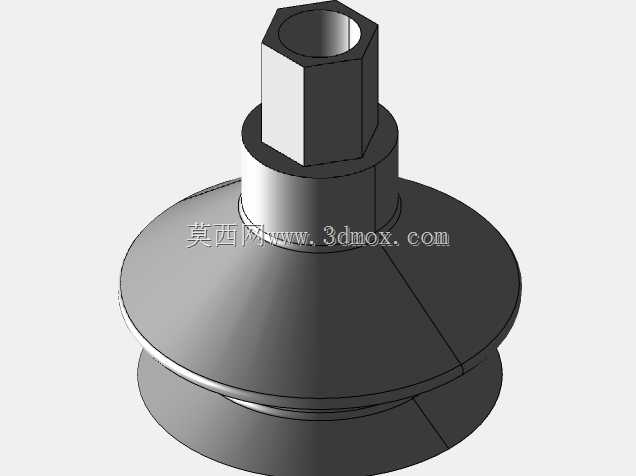

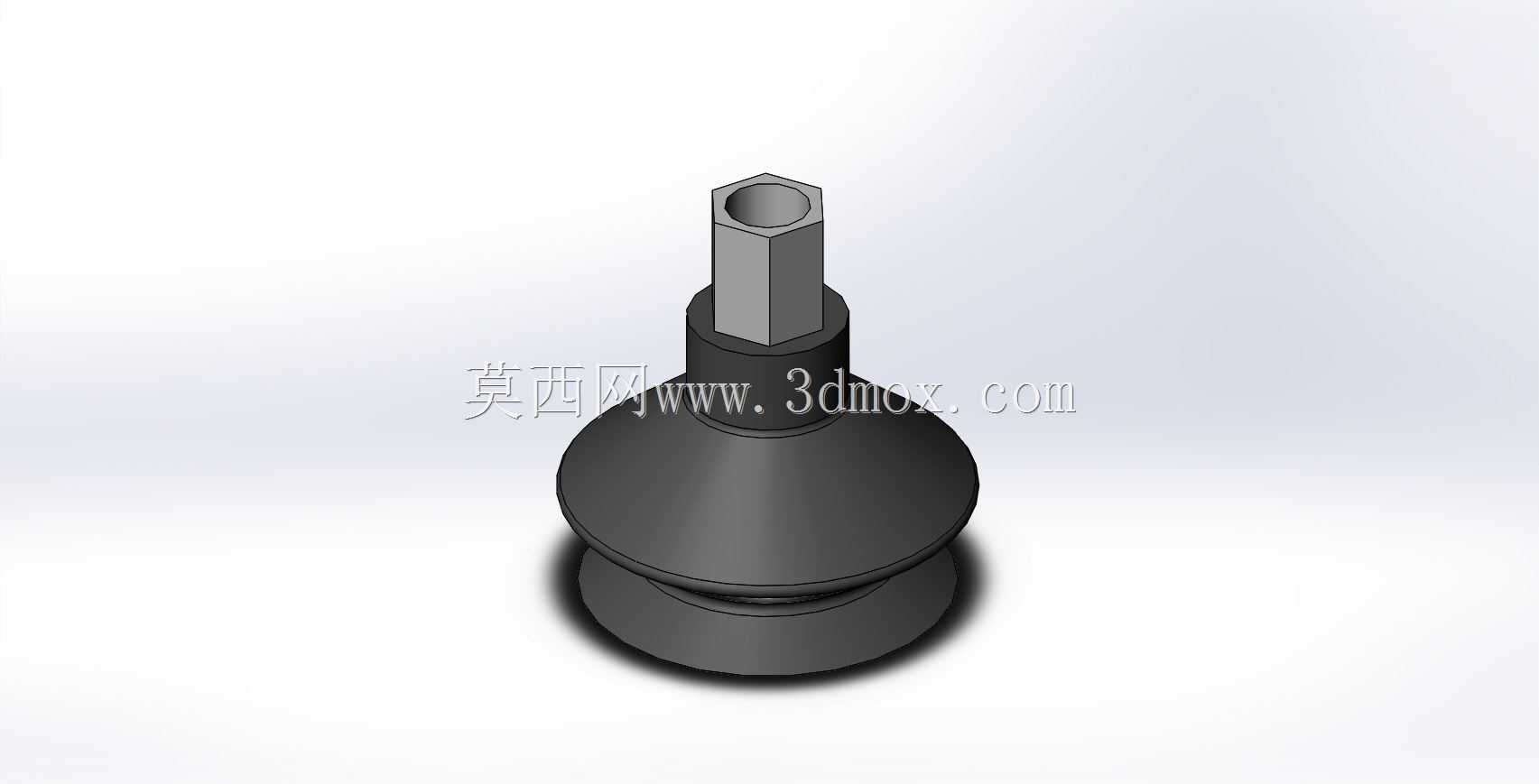

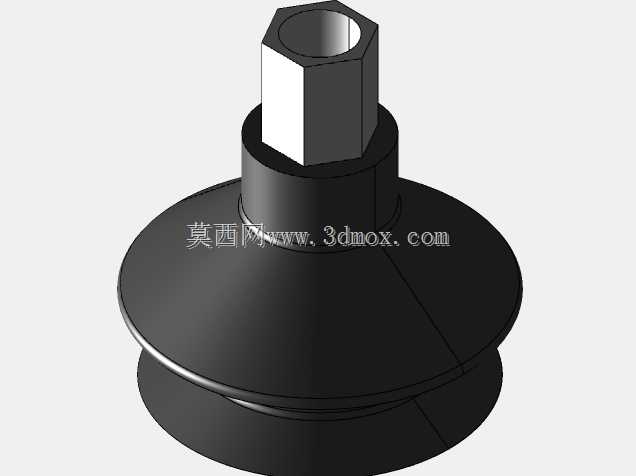

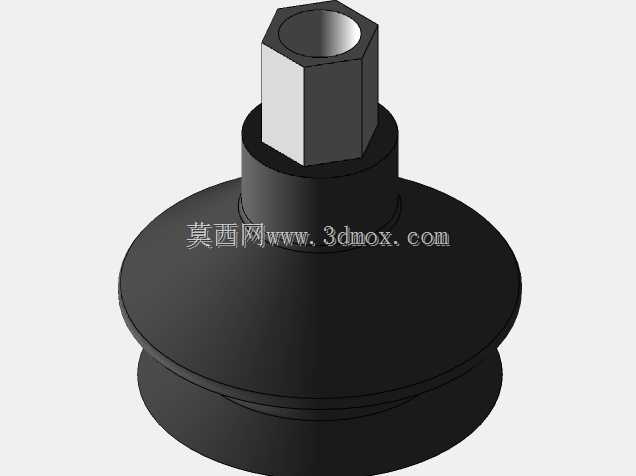

工业真空吸盘带六角连接柱结构设计

这类带六角连接柱的真空吸盘，在3C电子组装、软包装物料搬运、薄型板材上下料场景里使用率极高，区别于平口吸盘的硬接触，双层唇边结构能更好贴合带轻微弧度、表面存在微小凹凸的工件，避免吸附时漏气掉件。设计时首先要考虑安装边界，顶部六角柱是标准的气动接头适配尺寸，直接拧入快插接头即可完成气路连通，不需要额外做转接结构，柱体内部的通孔直接贯通到吸盘腔室，气路阻力小，真空建立速度快，能适配毫秒级的取放节拍要求。吸盘主体的唇边采用双层褶皱结构，下压接触工件时能产生10mm左右的自适应压缩量，就算设备Z轴定位存在±2mm的误差，也能保证唇边完全贴附工件表面，不会因为硬压导致工件表面划伤，尤其是在搬运光伏硅片、印刷电路板这类易刮伤的工件时，这种软接触结构能大幅降低不良率。从尺寸匹配角度看，这款吸盘的唇边直径适配50g-500g的平整或微曲面工件，连接柱的对边尺寸符合常规气动接头的安装标准，不需要重新设计安装板的开孔尺寸，直接替换现有产线上的同规格吸盘即可，不需要改动周边的治具结构。实际选型时要注意，吸盘的橡胶材质默认适配常规工业环境，如果是在洁净室或者有腐蚀性溶剂的场景，需要更换对应材质的唇边，但连接柱的通用尺寸可以保持不变，降低备件库存压力。设计建模时要重点处理唇边的圆角过渡，不能存在尖锐棱角，否则反复压缩弯折后容易在棱角处产生应力开裂，缩短使用寿命；六角柱和吸盘主体的连接位置要做加厚过渡，避免设备高速移动时连接位置断裂，气路通孔的内壁要做光滑处理，减少真空气路的压损，保证吸附力稳定。在曲面工件吸附场景下，双层唇边的外层会先接触工件表面形成初步密封，内层唇边在负压作用下进一步贴附工件，就算工件表面存在0.5mm以内的台阶差，也能保证密封性能，不会出现真空度不足的问题，比单层平吸盘的场景适配性更广。安装时要注意，六角柱的拧紧力矩不能过大，否则会导致柱体根部开裂，一般用手拧紧后再用扳手拧1/4圈即可，不需要额外打密封胶，柱体上的密封锥面就能完成气路密封。
