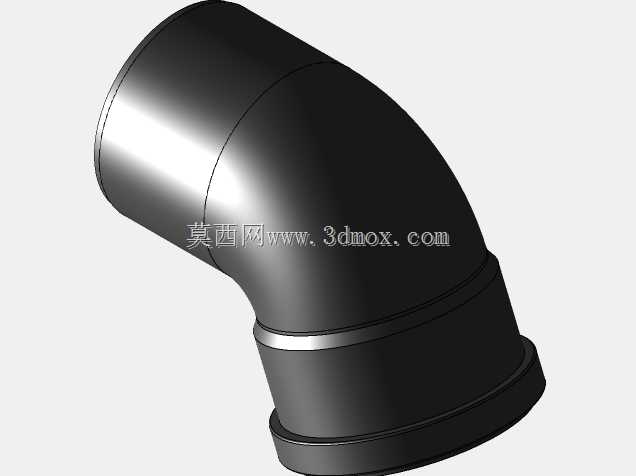

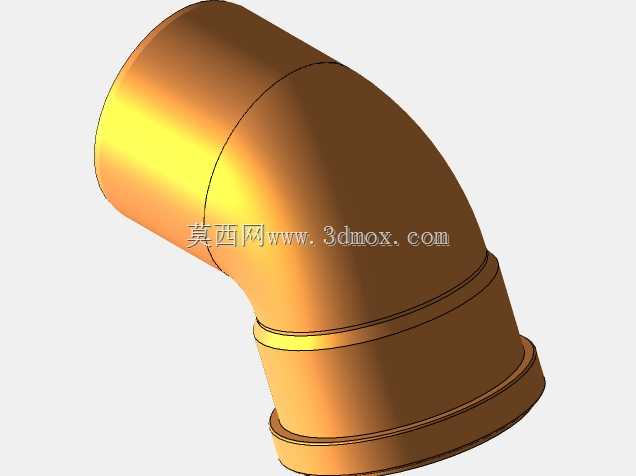

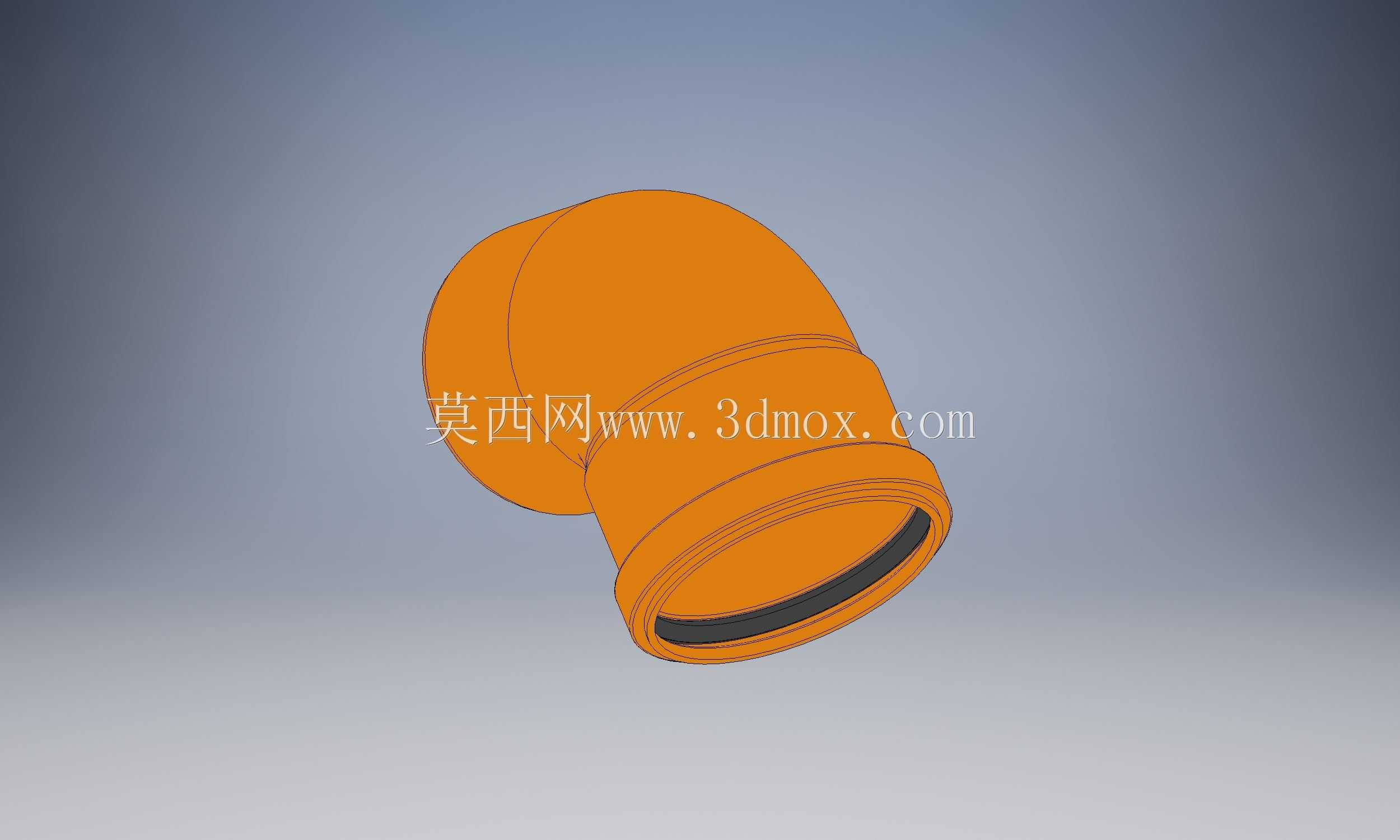

DN110规格67度排污用KG弯管结构

在民用建筑排水、市政室外排污管网的管路布设场景中，这类67度弯角的KG弯管是调整管路走向、避让建筑结构梁体与其他预埋管线的核心连接件，日常工况下主要承担生活污水、无强腐蚀性生产废水的导流转向作用，适配公称通径110mm的硬质排污管路系统。从结构设计逻辑来看，该弯管采用两端承插式接口结构，接口内侧预置密封胶圈嵌装槽，安装时无需额外焊接或粘接工序，仅需将同规格直管段插入承口即可完成密封连接，大幅降低现场施工的操作门槛，也便于后期管路检修时的拆卸更换。弯管主体的流道采用圆弧过渡设计，转弯处内壁做了顺滑曲面处理，没有直角转折带来的流道突变，能有效降低污水流经转向段时的局部阻力，减少污水中固体杂质在转弯位置的淤积概率，长期使用过程中可降低管路堵塞的维护频次。从安装边界维度考量，该弯管的转弯角度设置为67度，既不同于常见的45度、90度标准弯管，能够适配建筑夹层、管井内部空间受限的特殊布设场景，在需要小角度调整管路走向、同时控制管路整体爬升或下降坡度的工况下，无需组合多个标准弯管来凑配角度，减少了管路接口数量，也就降低了接口渗漏的风险。弯管外壁设置有多道环形加强筋，对应承口位置的加强筋可提升接口处的结构强度，避免安装时敲击受力导致承口开裂，弯管转弯段的外壁加强结构则可承受管路内部水压波动、外部土层挤压带来的应力，避免长期受力出现形变渗漏。建模过程中严格遵循排污管件的实际尺寸公差要求，承口的内径尺寸、插入深度、密封槽的宽度与深度都按照实际安装配合尺寸还原，流道的转弯半径按照排污管路的水力要求设置，既保证流体通过性能，也控制弯管整体的外部轮廓尺寸，避免安装时与周边构件产生干涉。这类弯管多用于建筑同层排水系统、室外埋地排污支管的转向连接，在老旧小区排水管网改造、工业厂房排污管路布设中也有大量应用，其橘红色的外观配色也符合排污管路的标识规范，便于后期管网排查时快速识别管路类型与走向。
