帕克减速器异径内外螺纹黄铜衬套结构

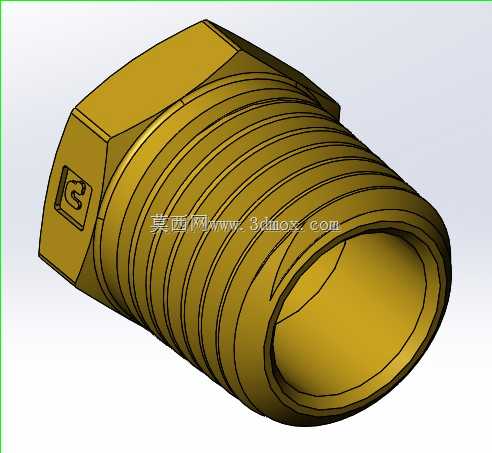

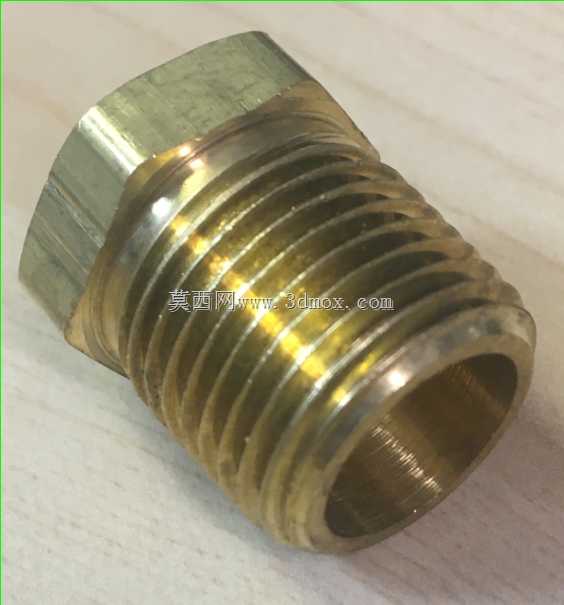

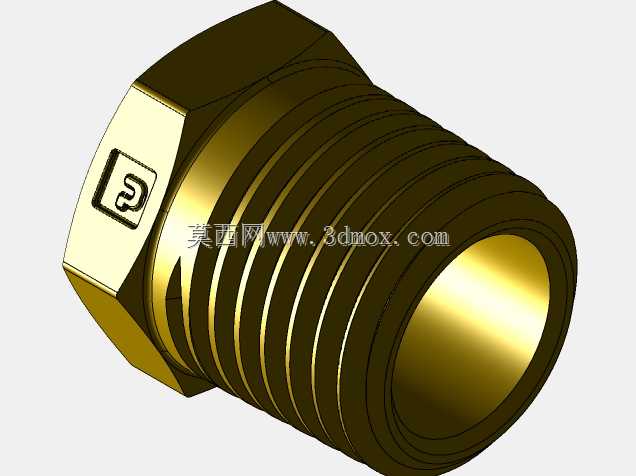

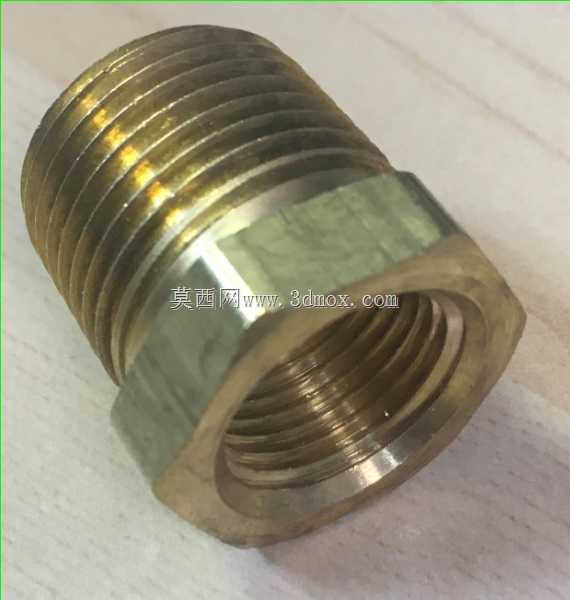

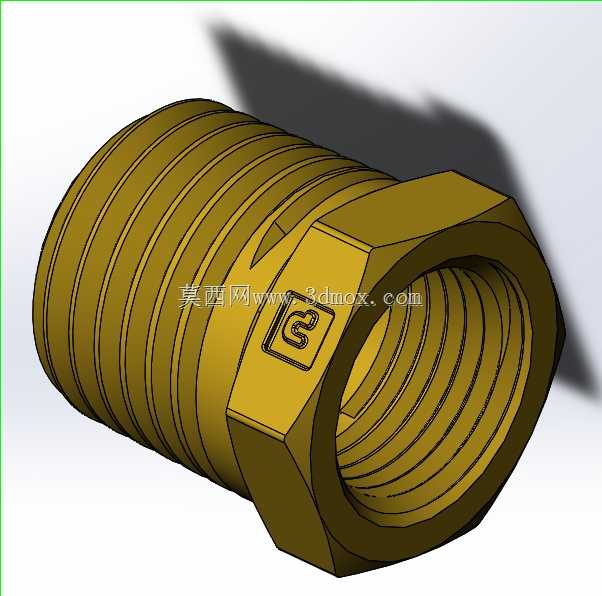

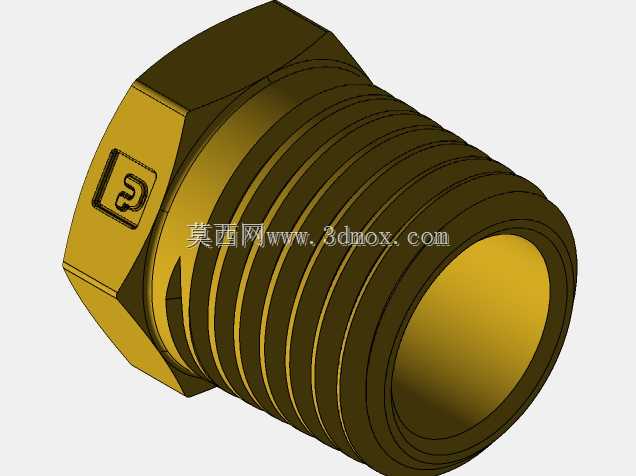

　　在气动制动管路、小型流体输送回路的装配场景中，不同管径、不同螺纹制式的管路衔接一直是现场装配容易出现密封失效、安装错位的痛点，这款黄铜材质的异径螺纹衬套，正是针对这类衔接需求设计的转接构件。从实际使用场景来看，这类衬套常配套在小型减速器的气动控制回路、压缩空气管路分支节点中，用来实现外螺纹端口与内螺纹端口的异径对接，避免现场重新攻丝、扩孔带来的管路强度下降问题。产品一端为1/2英寸规格的外NPT螺纹，外螺纹段加工有连续的等距环向槽纹，这类槽纹在缠绕聚四氟乙烯密封带后，能有效填充螺纹配合间隙，提升锥管螺纹的密封性能，适配公称通径对应规格的内螺纹管路接口；另一端为六角结构的内螺纹端口，内螺纹规格为3/8英寸NPT，

　　六角对边尺寸适配常规开口扳手的夹持范围，安装时可以直接施加扭矩完成紧固，无需额外设计夹持位，能有效降低现场装配的操作难度。设计阶段优先考虑了管路安装的边界尺寸，衬套整体轴向长度控制在紧凑范围内，不会在密集排布的管路簇中占用过多安装空间，六角段的外径尺寸匹配内螺纹的受力需求，既保证拧紧过程中六角结构不会出现开裂变形，也避免外径过大导致相邻管路安装干涉。材质选用黄铜，一方面是利用黄铜自身的耐腐蚀性，适配压缩空气、低压水基流体等常见输送介质，减少长期使用后的锈蚀卡滞问题，另一方面黄铜的材质硬度低于钢制管路接头，在螺纹配合时能产生微量的形变填充，进一步提升密封可靠性，同时也不会对对接的钢制螺纹造成过度磨损，方便后期维护拆卸。在结构细节上，

　　外螺纹与六角段的衔接位置做了过渡圆角处理，避免应力集中导致的受力断裂，内螺纹的入口处加工有导向倒角，对接外螺纹接头时可以快速对准，不会出现螺纹错牙导致的密封失效。这类衬套在实际选型时，需要匹配两端管路的螺纹制式与通径，同时确认安装位置的扳手操作空间，由于采用标准NPT锥管螺纹设计，无需额外加装密封垫片即可实现可靠密封，能有效减少管路装配的零件数量，降低回路的泄漏风险。
