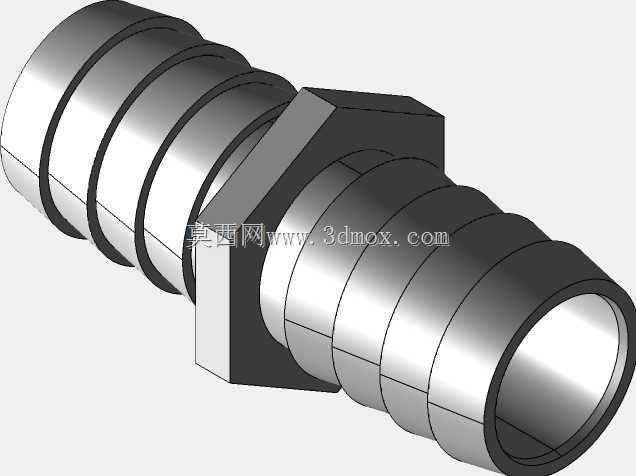

CEPEX等径直通插软管接头结构

这类直通软管接头在流体输送管路中应用极广，小到小型气动设备的气路连接、实验室流体管路接驳，大到农业灌溉支路、小型液压系统回油管路、民用给排水软管对接，都能见到这类结构的身影，核心作用是实现两端同内径软管的可靠连通，避免管路对接处出现渗漏、脱管问题。从结构设计来看，中间的六角凸台是专门为安装作业预留的受力位，不管是用活动扳手还是开口扳手，都能稳稳卡持这个部位，在对接拧紧或者拆卸维护时，不会因为管身是圆柱面出现打滑、拧伤管体的问题，六角的对边尺寸是按照常规扳手规格匹配的，不需要定制特殊工装就能完成安装作业。两端的多道环形倒刺结构是整个接头的核心功能设计，每道倒刺的朝向都是背离中间六角台、指向接头端部，当软管套入接头端部之后，倒刺的斜边会顺着软管套入的方向让软管轻松滑入，而当软管受到向外的拉扯力时，倒刺的直角边会紧紧卡在软管内壁，形成多道环形的密封与防脱卡位，配合外置的喉箍锁紧之后，能承受常规工况下的管路压力，不会出现软管拔脱、介质渗漏的问题。设计时两端的插接段长度经过了实际工况验证，既不会因为插接段太短导致软管套接深度不足、容易脱开，也不会因为插接段过长造成软管套接费力、材料浪费，每道倒刺的外径比适配软管的内径略大0.3-0.8mm，这个过盈量既能保证软管套入后有足够的抱紧力，又不会因为过盈量太大导致软管内壁被撑裂、提前老化。接头的内孔是等径直通孔，没有缩径或者台阶结构，介质在接头内部流通时不会产生额外的流阻，不会因为接头的存在造成管路通流能力下降，不管是输送气体、水还是低粘度的液压油，都能保持顺畅的流通状态。在安装边界上，这类接头不需要额外的密封件，只要将软管完全推至中间六角台的端面位置，再在靠近端部的两道倒刺位置锁紧喉箍即可，安装时不需要在螺纹上缠生料带、加密封圈，减少了安装时的配件准备工作，后期维护时只要松开喉箍就能拔下软管，更换接头或者调整管路走向都十分便捷。这类接头的结构没有多余的复杂设计，所有的外形特征都是围绕安装便捷、连接可靠、流通顺畅这几个核心需求设计的，没有冗余的装饰性结构，完全是面向实际管路连接需求的功能性结构，在做管路三维布局时，只要预留出两端软管套接的长度空间、以及中间六角位的扳手操作空间，就能顺利完成安装，不会出现安装干涉的问题。
