45度内外螺纹黄铜方形管路弯头

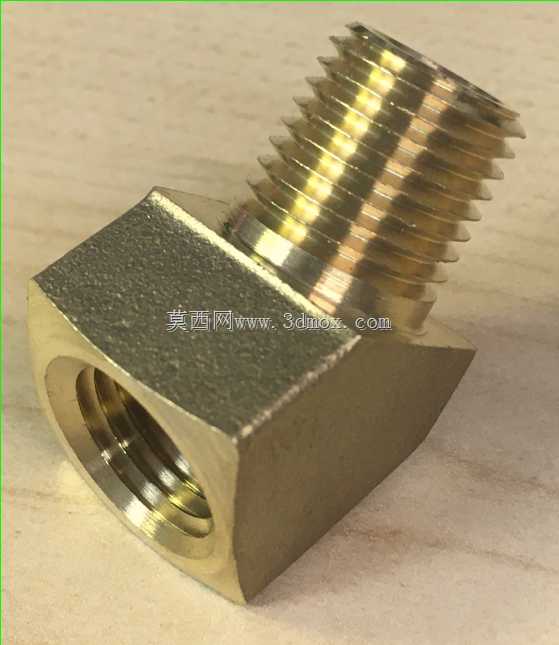

　　在小型气动控制回路、低压流体输送管路、实验室气路搭建以及小型液压辅助回路中，这类45度转向的内外螺纹黄铜弯头是管路排布时常用的转向连接件，很多时候管路受安装空间限制无法走直线排布，或者需要避开设备内部的结构干涉位，就需要这类角度弯头来调整管路走向，相比90度弯头，45度弯头的流体转向阻力更小，能降低管路内的压力损失，对于对压降敏感的低压气路来说尤为适用。这款弯头采用黄铜材质加工，黄铜本身的耐腐蚀性和气密性表现优异，在常规的压缩空气、低压清水、非腐蚀性惰性气体输送场景下，长期使用也不容易出现锈蚀漏气的问题，材质本身的切削加工性能好，螺纹加工的精度更容易保证，安装时的咬合密封性也更稳定。结构上一端采用外螺纹连接，一端采用内螺纹连接，

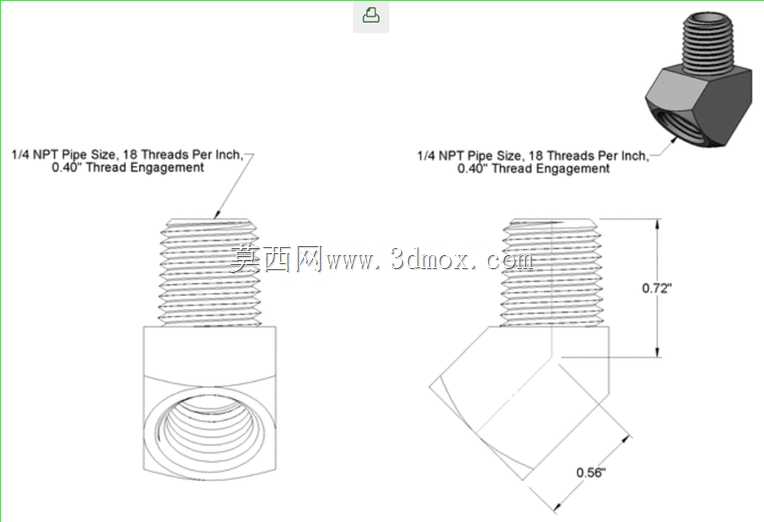

　　在管路转接时不需要额外搭配对丝接头，就能直接完成外螺纹端口和内螺纹端口的转向对接，减少了管路的连接节点，也就降低了潜在的泄漏风险。阀体部分采用11/16英寸的方形结构设计，这个设计并非随意设定，方形的阀体侧面可以直接用普通开口扳手夹持发力，安装拧紧的时候不需要借助管钳夹持螺纹部位，避免安装过程中损伤螺纹牙型影响密封效果，同时方形结构的受力面更均匀，拧紧时不会像圆形阀体那样容易打滑，在狭窄的安装空间内操作也更方便。设计时需要重点控制两端螺纹的同轴度偏差，以及45度夹角的角度公差，如果角度偏差过大，安装后管路会出现额外的装配应力，长期受振动影响容易出现接口松动泄漏；螺纹部分采用标准管螺纹牙型，密封锥度符合通用管螺纹标准，

　　安装时配合生料带或者密封胶就能达到可靠的密封效果，不需要额外加工密封槽。安装边界上需要注意，两端螺纹的有效啮合长度要控制在合理范围，避免拧入过深顶坏弯头内部的流道拐角，也不能拧入过浅导致啮合牙数不足影响连接强度；方形阀体的对角尺寸要和安装空间的操作间隙匹配，预留出扳手转动的空间，避免安装时扳手和周边设备结构干涉。流道内部采用圆弧过渡设计，转向位置没有直角死角，流体经过时不会产生明显的紊流，也不容易残留介质杂质，在输送洁净压缩空气或者净水时，不会因为死角积污影响介质洁净度。这类弯头在小型自动化设备的气路排布、家用净水设备的管路连接、小型仪器的流体回路中都有大量应用，选型时除了匹配螺纹尺寸，

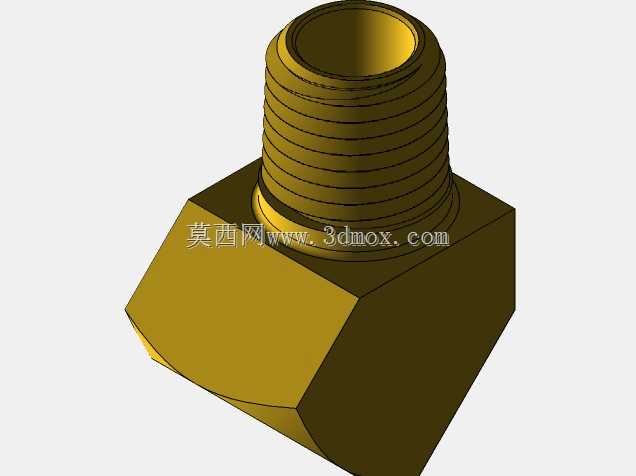

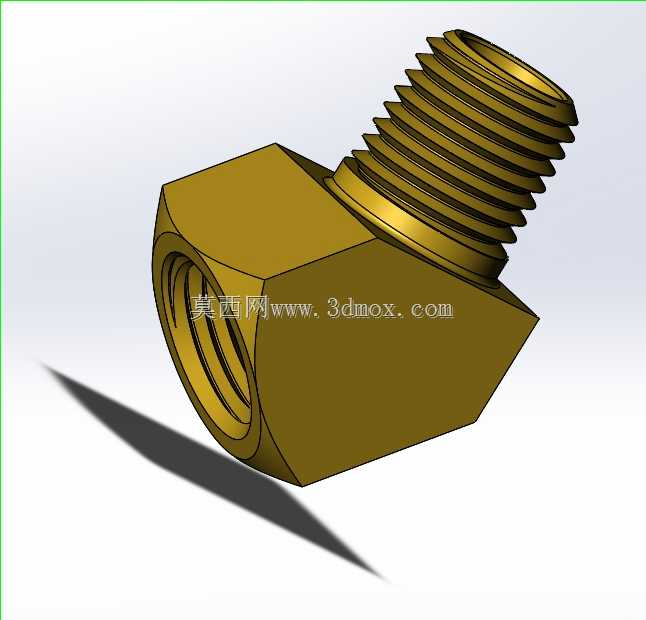

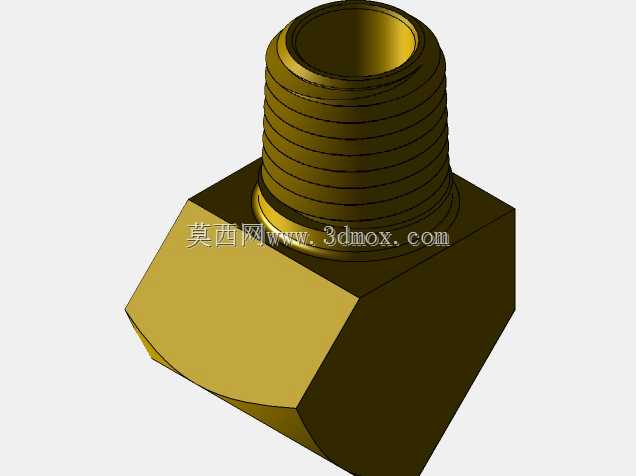

　　还要根据管路的工作压力确认弯头的壁厚是否满足承压要求，黄铜材质的承压能力足够应对常规低压工况，不需要额外做强度强化。建模过程中要准确还原螺纹的牙型参数和方形阀体的尺寸，尤其是两端螺纹的相对位置和角度，要和实际加工的尺寸公差匹配，避免装配时出现干涉问题，阀体的外棱角做小倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺提升零件的外观质感。
