机加工台用手动螺旋夹紧机械虎钳结构

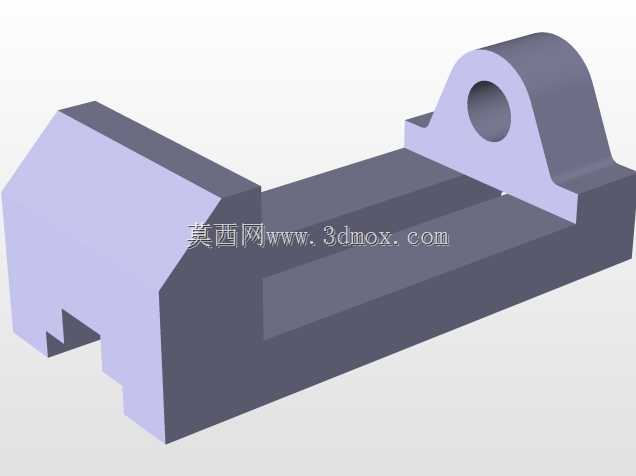

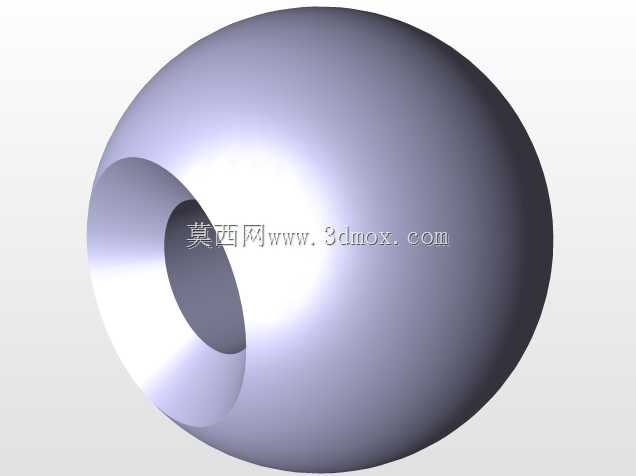

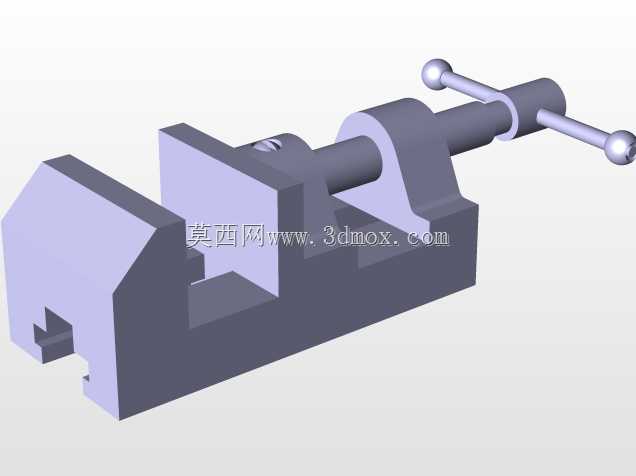

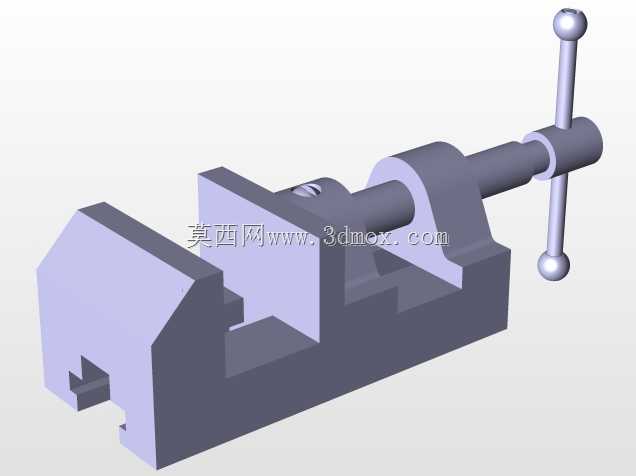

这款手动螺旋夹紧虎钳是机加工工位最常用的通用装夹工装，日常在普通铣床、钻床、钳工台、小型磨床工位上承担工件定位夹紧的核心作用，不管是小批量零件的划线工序、钻孔攻丝作业，还是轻型铣削加工的工件固定，都能依靠稳定的夹紧力保障加工过程中工件不发生位移，避免因装夹松动导致的加工尺寸超差、刀具崩损等生产问题。从结构设计逻辑来看，该虎钳采用经典的螺旋传动增力结构，通过带摇把的传动丝杠将手轮输入的扭矩转化为活动钳身的直线进给推力，丝杠配合固定在钳体上的螺母副形成稳定的传动链，摇把两端的球形握把适配人工操作的施力角度，操作人员转动摇把时无需额外套加力杆就能获得足够的夹紧力，操作手感顺畅无卡滞，活动钳身沿钳体底座的导向槽做直线运动，导向间隙经过结构优化，能在长期往复运动中保持较高的运动精度，避免活动钳身上翘或偏斜导致的装夹基准偏移。固定钳身与活动钳身的夹持面做了平面度强化设计，夹持面的粗糙度控制在适配金属工件装夹的区间，既可以直接夹持规则外形的方块、轴类零件毛坯，也可以配合定制软钳口、V型块等附件完成异形零件、薄壁零件的装夹，适配不同材质工件的装夹需求，不会在工件已加工表面留下过深的夹痕。从安装边界来看，该虎钳底座预留了标准的T型槽安装位，可直接通过T型螺栓固定在标准机床工作台或者钳工台面上，底座的安装孔位间距符合通用机加工工位的安装尺寸规范，不需要额外加工转接板就能完成快速装夹固定，整体外形尺寸适配中小型加工工位的操作空间，钳身最大开口行程覆盖常规小中型零件的装夹尺寸范围，钳身高度匹配操作人员站在工位前的操作高度，装夹工件时不需要过度俯身就能完成工件定位、夹紧、拆卸的全流程操作。钳体整体采用一体式的刚性结构设计，底座与固定钳身的连接部位做了加强筋结构优化，在承受较大铣削切削力时不会出现钳身变形、夹持力衰减的问题，丝杠的端部做了限位结构设计，活动钳身进给至最大行程时不会出现丝杠脱出螺母的故障，日常维护时只需要定期给丝杠传动副、导向接触面加注润滑脂，就能长期保持稳定的操作手感与装夹精度，不需要复杂的拆解保养，非常适合生产车间高频次的装夹作业场景。在钳工修配、小零件试制、教学实训等场景下，这款虎钳也能作为基础工装完成零件锉修、装配、打磨等工序的工件固定，通用性极强，结构上没有复杂的液压、气动元件，故障率极低，即使在没有气源、液压动力源的普通工位上也能独立使用，完全依靠手动操作就能完成所有装夹动作，对使用场景的适配性非常高。
