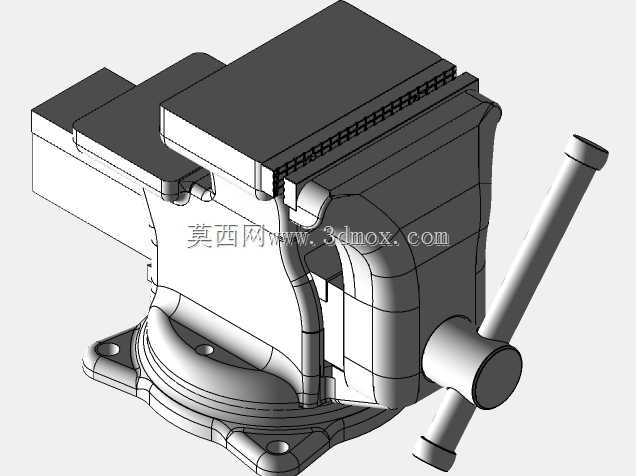

全功能回转式机用台钳结构设计

这款台钳的结构设计充分覆盖了金工实训、小型零件机加工、装配维修等多场景的夹持需求，作为工位上最常用的夹持类工装，其结构合理性直接影响操作效率与装夹精度。从实际使用场景出发，日常钳工锉削、小型零件钻孔攻丝、零部件拆装修整、精密件打磨去毛刺等作业，都需要稳定可靠的夹持力作为支撑，这款台钳在钳口、底座、传动结构的设计上都做了针对性的适配。

功能特性层面，固定钳身与活动钳身的配合面做了高精度的导轨适配，长时间使用也能保持钳口的平行度，避免装夹工件时出现翘边、夹偏的问题；钳口部位设计有可更换的齿面钳口板，粗加工时依靠齿纹增大摩擦力，加持异形件、毛坯件时不易打滑，若需夹持精加工表面，也可更换铜质或软质钳口垫，避免夹伤工件表面。传动部分采用梯形丝杠副结构，相比普通螺纹传动，梯形丝杠的传动效率适中，自锁性能可靠，夹持工件后不会因为加工过程中的振动出现钳口松退的问题，丝杠端部的摇臂长度经过力学核算，普通成年操作人员无需借助加力杆，就能输出足够的夹持力，同时也不会因为力臂过长导致夹伤薄壁工件。

设计思路上，这款台钳采用了回转式底座结构，底座与钳身之间通过锁紧机构连接，松开锁紧手柄后，钳身可以在水平方向360度旋转，操作人员无需挪动工件或调整工位姿态，就能转动钳身找到最合适的加工角度，调整到位后扳动锁紧手柄即可将钳身完全锁死，加工过程中不会出现偏转。底座的安装孔位按照通用钳工台的安装尺寸设计，四个安装孔分布在底座四角，可通过螺栓直接固定在标准钳工工作台台面，也可搭配压板固定在铣床、钻床的工作台上作为机用夹具使用，安装边界适配绝大多数常规加工工位的台面尺寸，不会出现安装孔位不匹配、底座超出工作台边缘的问题。

外形尺寸方面，钳身整体高度控制在常规操作人员坐姿操作的舒适区间，摇臂转动时不会与工作台边缘发生干涉，钳口最大张开量覆盖了绝大多数小型机械零件、五金工件的夹持尺寸，无论是小型轴类零件、板件还是异形结构件，都能找到合适的装夹位置。整体结构采用铸铁材质打造，钳身壁厚经过强度校核，加持大切削力作业的工件时，钳身不会出现明显形变，保证装夹刚性，活动钳身与导轨的配合间隙可通过侧边的调节螺钉进行调整，长期使用出现磨损后，无需更换整体结构，仅需调整间隙就能恢复原有精度，大幅降低了工装的维护成本。在实际装配场景中，这款台钳还可配合角度垫铁、V型块等辅助工装，实现倾斜工件、轴类零件的稳定装夹，满足多类型作业的装夹需求。
