带手动操作机构的法兰式工业球阀结构

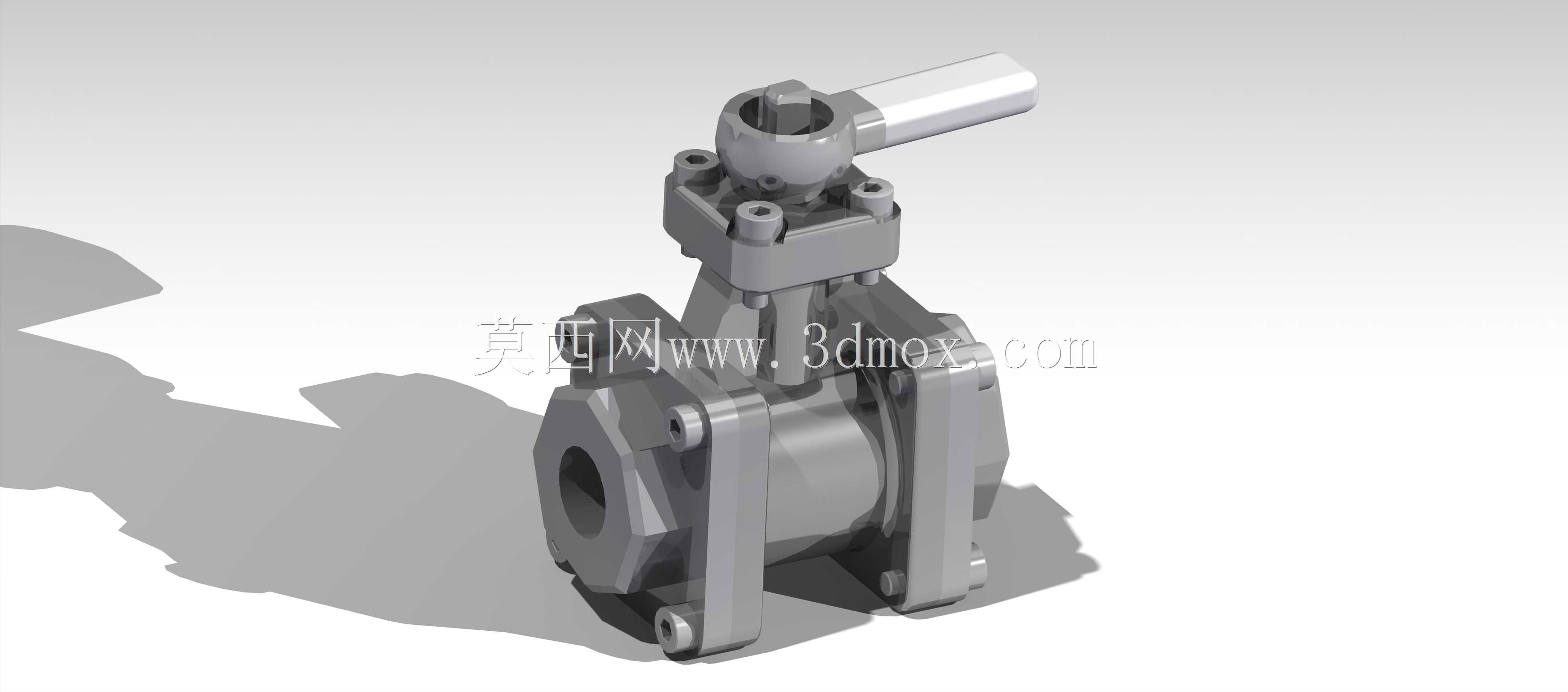

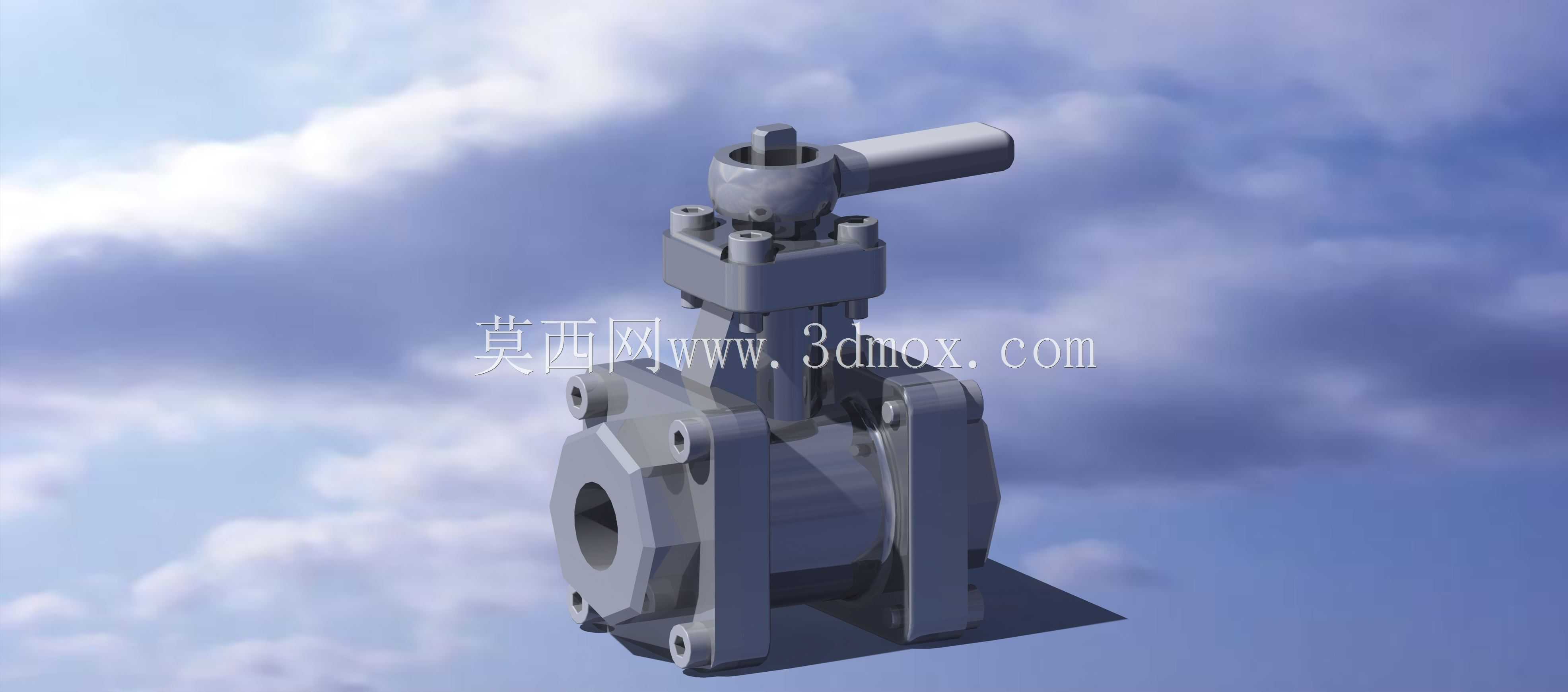

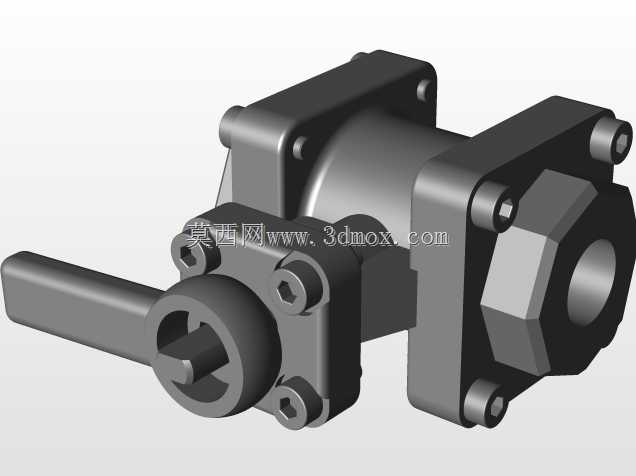

这款手动球阀的结构设计完全围绕工业管路的截断控制需求展开，在石化、市政供水、暖通循环、普通工业流体输送的管路上都能见到这类结构的身影，核心作用是通过手柄的90度旋转，带动阀杆驱动内部球体转动，实现管路通路的全开或者全关，因为球体的通径和管路通径基本一致，全开状态下介质流阻极低，不会造成明显的压力损失，也不容易积存介质杂质，适合水、油品、无强腐蚀性的化工介质等多种流体的通断控制。从结构布局来看，整体采用侧装式分体阀体设计，两侧带法兰安装边，法兰上预留的螺栓孔位置完全匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面，穿入对应规格的螺栓均匀预紧即可完成固定，不需要额外做焊接或者螺纹适配，现场拆装维护的效率很高，安装边界上要预留出手柄操作的转动空间，手柄转动90度的范围内不能有其他管路或者结构件遮挡，避免现场操作时无法扳到位。设计的时候首先考虑的是密封可靠性，阀杆部位采用多层填料密封结构，避免介质从阀杆和阀体的配合间隙处泄漏，球体和阀座的密封面做了贴合度匹配，保证关闭状态下的密封性能，不会出现内漏的情况；阀体的加强筋布局完全按照承压需求设置，在法兰和阀体主体的连接位置做了加厚处理，避免长期承压出现变形，中部的螺栓连接结构把左右阀体牢牢锁紧，保证结合面的密封压力均匀。顶部的操作手柄做了加长力臂设计，操作人员不需要借助额外的加力杆，徒手就能完成开关操作，手柄的位置可以直观反馈阀门的开关状态，当手柄和管路方向平行时阀门全开，垂直时全关，现场巡检的时候不需要额外加装状态指示件就能快速判断阀门工况。整个结构没有复杂的传动零件，日常维护只需要定期检查阀杆填料的压紧程度，出现微量外漏的时候适当压紧填料压盖就能解决，不需要整体拆解阀门，后期运维成本很低，适配多数中低压工业管路的使用需求，建模的时候所有配合面的公差都按照机械设计的常规配合要求设置，装配关系清晰，没有出现干涉的结构，不管是做教学演示、管路布局设计参考还是阀门结构改进的基础模型都能适用。
