法兰连接升降式蒸汽窥视孔结构

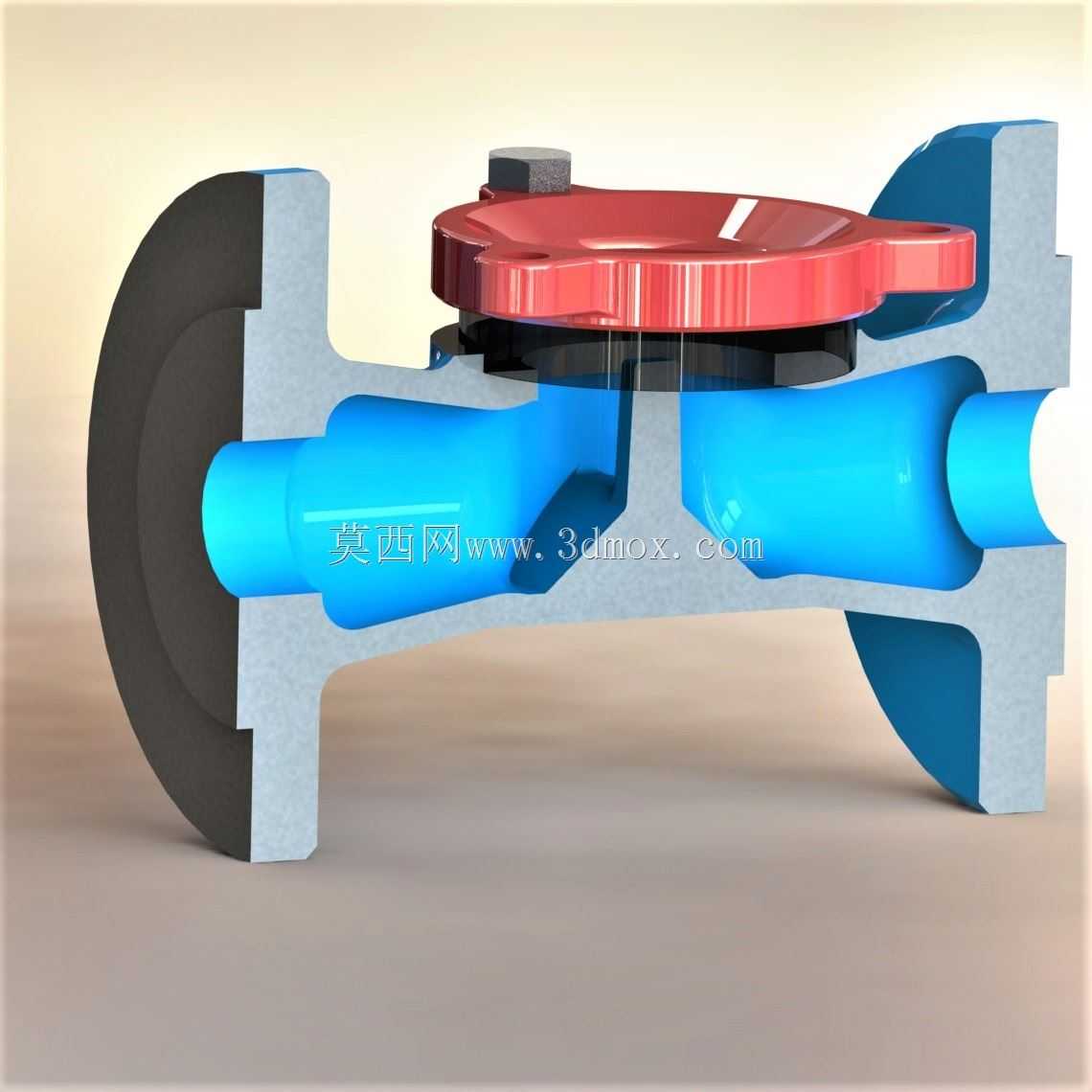

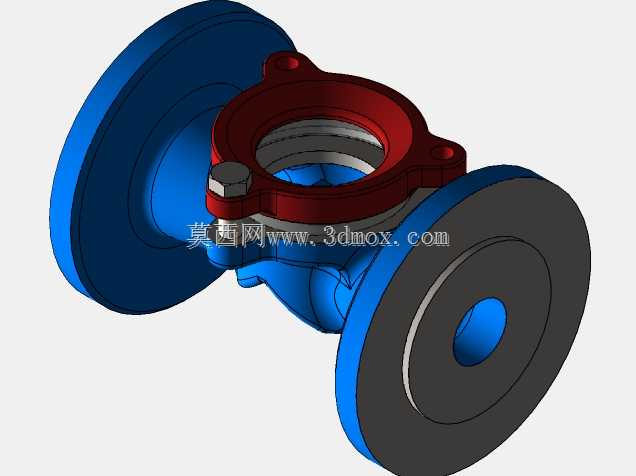

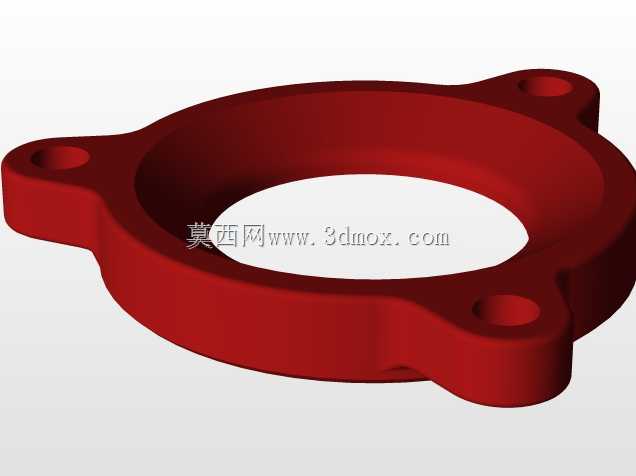

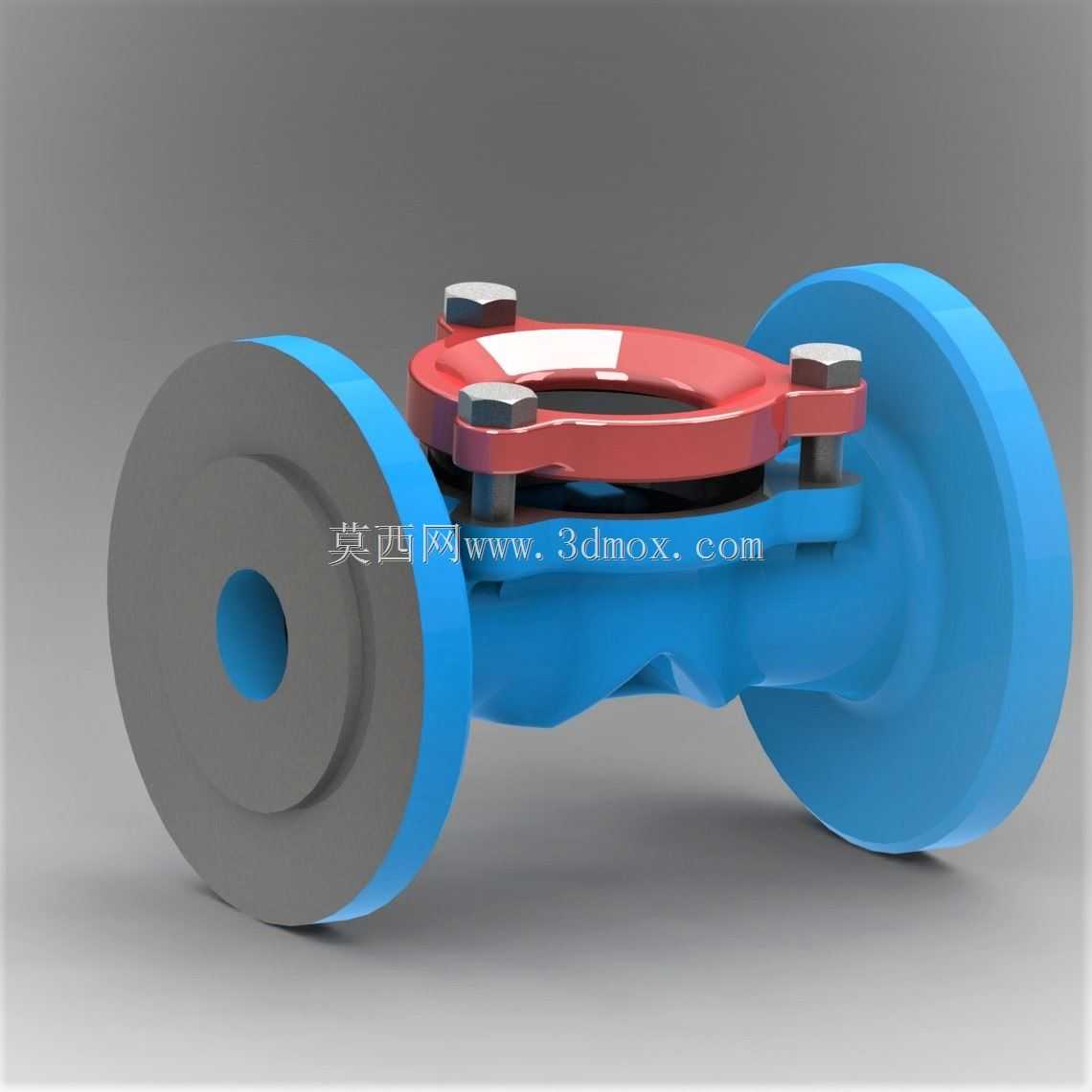

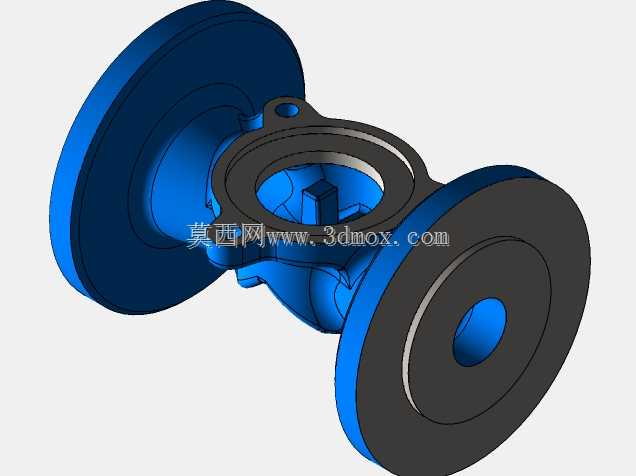

这类蒸汽窥视孔主要安装在饱和蒸汽、低压冷凝水输送管路上，用来直观观测管内流体的流动状态、冷凝水积存情况，是蒸汽供热系统、化工流体输送管线里常用的观测类阀件，能帮助运维人员快速判断管路是否存在水击隐患、疏水阀工作是否正常，避免管路带水运行引发的设备冲击、换热效率下降等问题。从结构设计来看，该款窥视孔采用直通式法兰连接结构，两端法兰的密封面尺寸、螺栓孔中心距完全匹配同公称通径的工业管路法兰标准，安装时可直接与上下游管路法兰对接，不需要额外加工转接接头，适配常规工业蒸汽管路的安装空间要求，阀体流道采用平滑过渡设计，不会在内部形成积液死角，减少杂质沉积堵塞视窗的概率。上部的视镜压盖采用对称分布的螺栓紧固结构，压盖与阀体之间设置密封垫片，既保证视镜玻璃的压紧受力均匀，避免局部应力集中导致玻璃碎裂，也能满足蒸汽管路的密封耐压要求，日常维护时只需松开压盖螺栓即可更换视镜玻璃或密封垫片，不需要将整个阀体从管路上切割拆除，大幅降低运维工作量。阀体主体采用流线型的外部轮廓，在保证流道通径满足流量要求的前提下，尽可能压缩了整体轴向长度，能适配安装空间局促的管路节点，比如换热设备进出口、分汽缸支管位置这类管路排布密集的区域。设计过程中优先考虑了视窗的观测视角，视镜玻璃的有效观测直径覆盖了流道的整个通径截面，运维人员站在管路侧面就能清晰看到管内的流体状态，不需要调整观测角度，同时压盖的凸起高度做了限位设计，不会因为螺栓过度压紧导致视镜玻璃受力超出许用应力。两端法兰的端面垂直度、同轴度在建模时做了严格的公差约束，保证安装后法兰密封面能与管路法兰完全贴合，避免出现偏斜导致的密封泄漏问题，连接螺栓的规格选型匹配对应压力等级的载荷要求，能承受蒸汽管路运行时的温度波动带来的热应力影响，不会因为长期冷热交变出现螺栓松动的问题。
