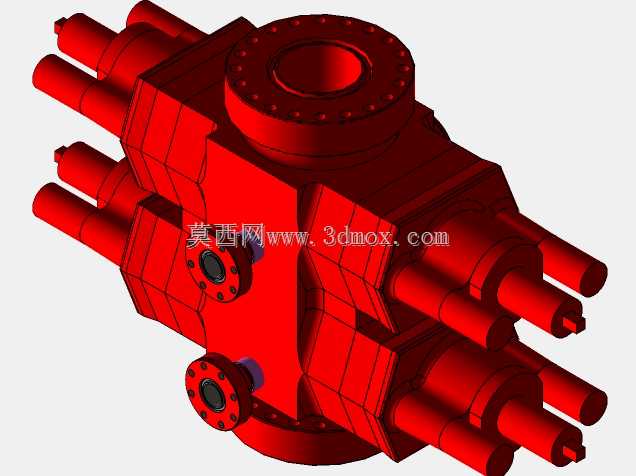

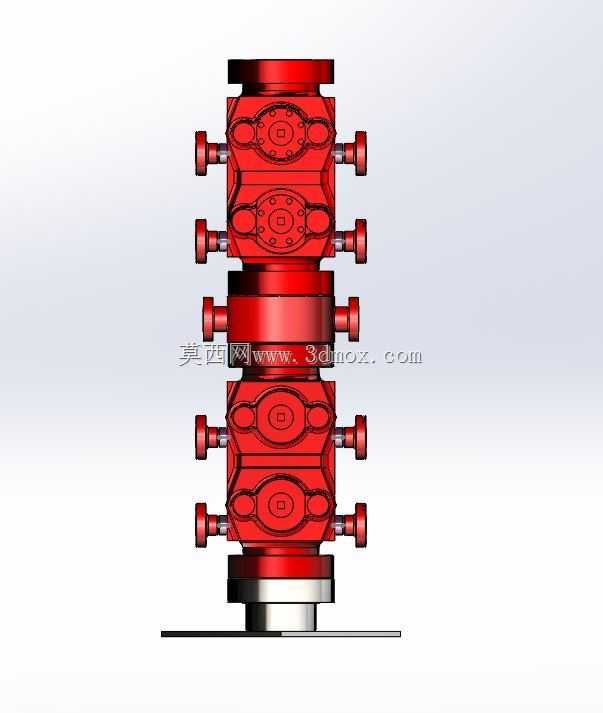

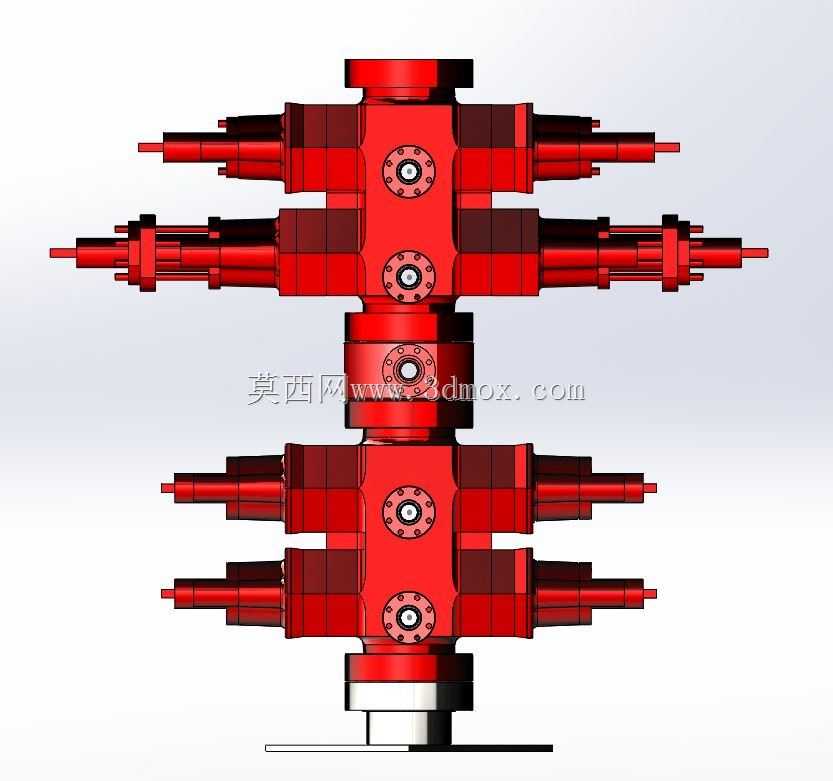

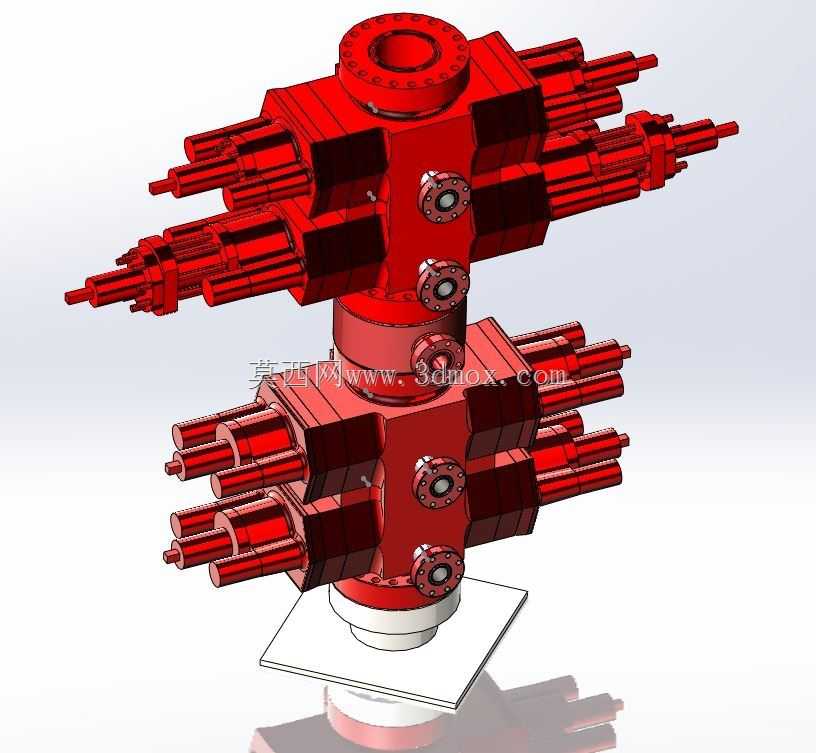

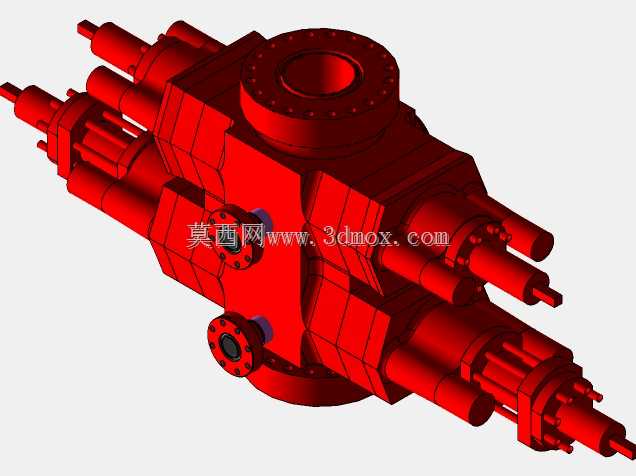

13-5/8英寸10米通径无环形双闸板防喷器组

　　这套防喷器组主要应用于陆上油气钻完井、海上平台钻采作业、水下井口安全管控场景，是井控系统里的核心承压安全设备，核心作用是在钻井、修井、试油作业过程中封闭井口环形空间，管控井筒内压力，防止井涌、井喷等恶性事故发生，也可配合压井、节流管线完成压井作业、循环钻井液等操作，同时能在钻具存在的状态下实现半封，空井状态下实现全封，满足不同作业工况的井口管控需求。整套设备采用无环形防喷器的堆叠式组配结构，上下两组单闸板防喷器采用法兰对接串联安装，整体通径尺寸为13-5/8英寸，额定作业适配10米作业层级的压力等级，安装时底部通过法兰与井口套管头对接，顶部可连接钻井四通或者其他井控设备，侧向的液控接口预留了标准法兰连接位，

　　可直接对接井控管汇的液压控制管线，安装边界需要预留侧向闸板伸缩的操作空间，避免与周边管汇、平台结构产生干涉。设计过程中优先考虑了井控作业的可靠性，闸板总成采用侧门可拆卸结构，不需要拆解整套防喷器组就能完成闸板胶芯的更换与维护，壳体采用整体锻造结构，所有承压流道都做了圆角过渡处理，降低应力集中带来的承压失效风险，侧向伸出的液缸采用对称布局，保证闸板关闭时受力均匀，避免偏磨导致的密封失效。每一组闸板都配置了独立的液压锁紧机构，在液压系统失压的状态下也能保持闸板的关闭密封状态，避免压力失控。设备主体的红色涂装符合石油钻采设备的安全色标要求，外露的连接螺栓、法兰密封面都做了防腐处理，适配海洋高盐雾、陆上野外恶劣作业环境的使用需求，

　　建模过程中完整还原了所有连接法兰的螺栓孔位、液控接口的尺寸位置、闸板伸出的极限行程，可直接用于井控系统的布局校核、安装模拟以及作业人员的结构培训使用，能帮助设计人员快速完成井口设备的排布设计，提前排查安装过程中可能出现的干涉问题。
