TKS型高压手动隔膜阀结构设计

在高压流体输送的实验管路、特种气路配送、小流量高压工况调节场景中，手动隔膜阀是兼顾密封可靠性与操作便捷性的核心控制元件，这款TKS结构的高压手动隔膜阀，针对中高压小通径管路的截断、流量微调需求做了针对性的结构优化。从实际应用场景来看，这类阀门常被部署在实验室高压气路、分析仪器流体通路、小型化工试验装置、特种气体充装支路中，承担介质通断控制、微小流量调节的功能，相比普通球阀、针型阀，隔膜结构能将阀杆运动部件与输送介质完全隔离，既避免介质中腐蚀性成分侵蚀阀杆传动结构，也杜绝了阀杆密封处的外泄漏风险，适合输送高纯介质、腐蚀性介质、带微小颗粒的高压流体工况。

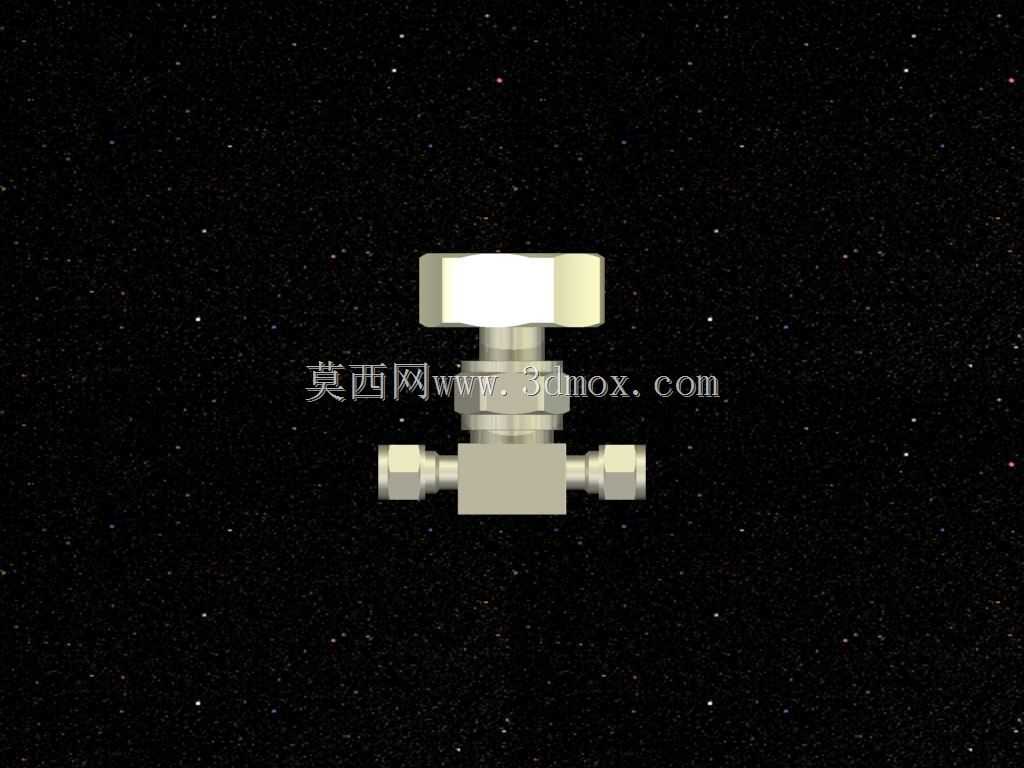

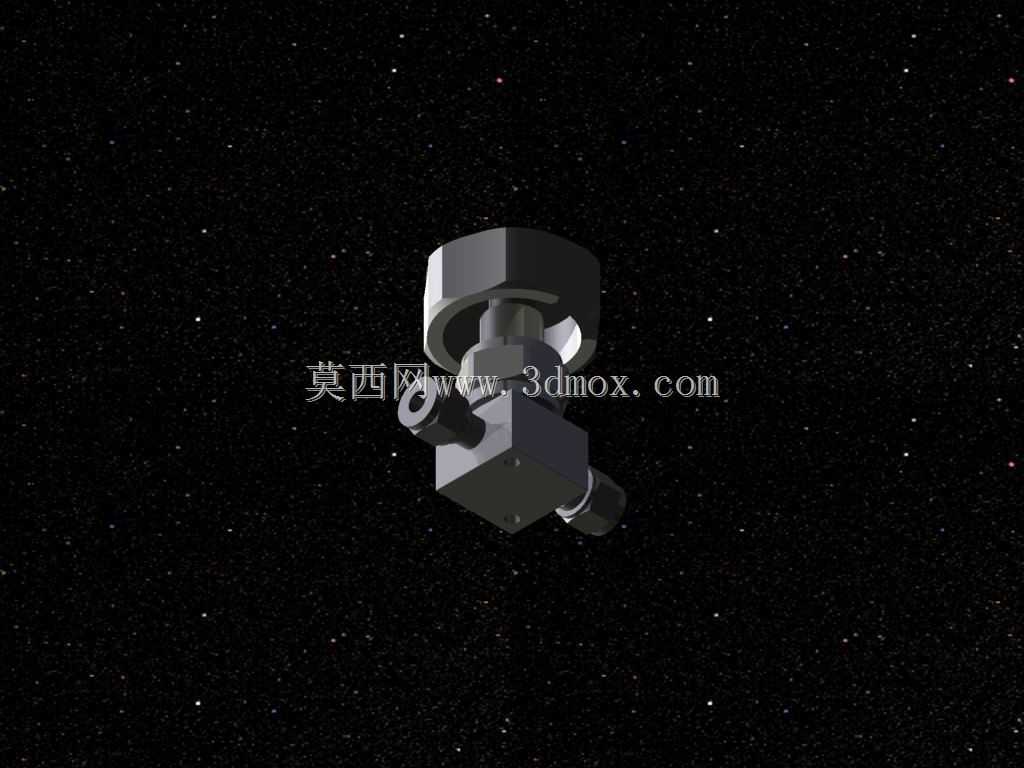

从设计思路上看，这款阀门采用顶部手轮直动驱动结构，手轮旋转带动阀杆做轴向直线运动，直接挤压下方的隔膜组件实现流道的启闭，没有复杂的传动放大机构，整体结构紧凑，操作力矩传递直接，在高压工况下也能通过较小的手轮操作力实现可靠密封。阀体采用直通式双卡套连接结构，两端的卡套接头可以直接对接外径匹配的金属硬管，安装时不需要额外焊接法兰或者加工螺纹，只需要拧紧接头螺母就能实现管路的高压密封，大幅缩减现场安装的工作量，也避免了焊接带来的管路变形、焊渣残留问题。

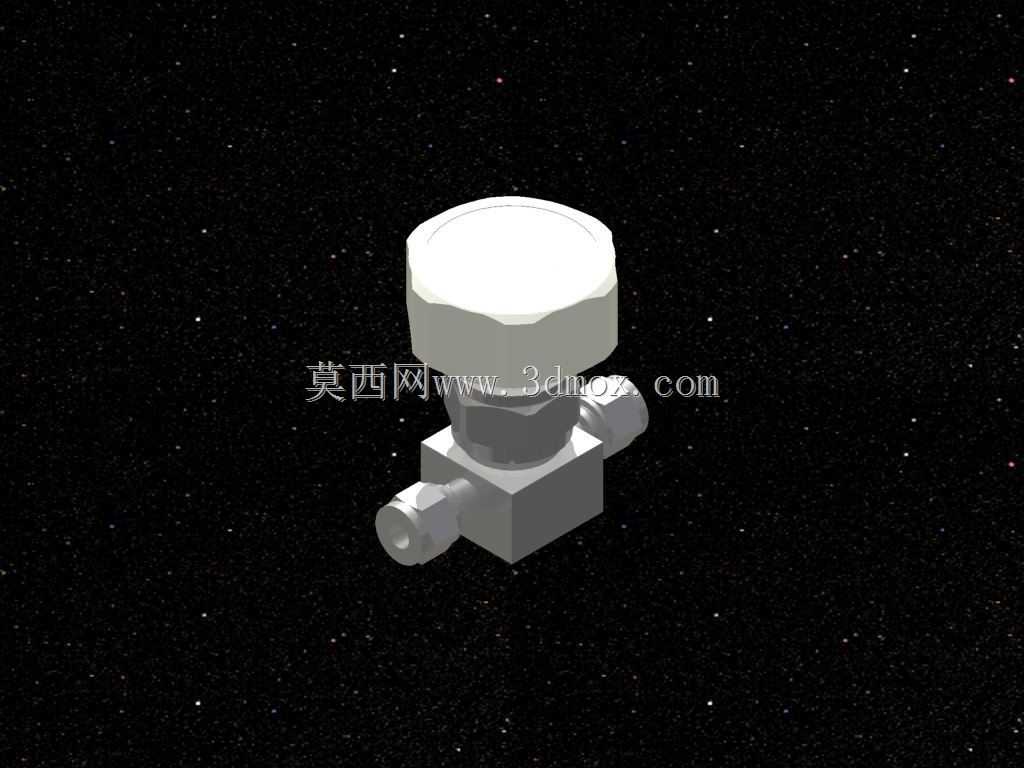

外形与安装边界上，这款阀门整体采用对称式布局，手轮位于阀体正上方，操作时不需要额外预留侧面操作空间，手轮的直径经过匹配设计，在额定工作压力下，单人徒手操作就能完成启闭，不需要借助额外的加力杆。阀体的流道采用平滑过渡设计，没有直角节流结构，介质流经时的压力损失更小，也不容易在阀腔内部残留介质，适合需要定期吹扫、更换输送介质的管路场景。隔膜组件采用耐高压的复合结构设计，隔膜边缘被阀体与阀盖压紧实现静密封，中心位置与阀杆端部做了定位配合，避免高压下隔膜移位导致的密封失效，阀杆的行程经过精确限位，既能保证全关位置隔膜有足够的压缩量实现零泄漏，也能避免行程过大挤压损坏隔膜，延长隔膜的实际使用寿命。

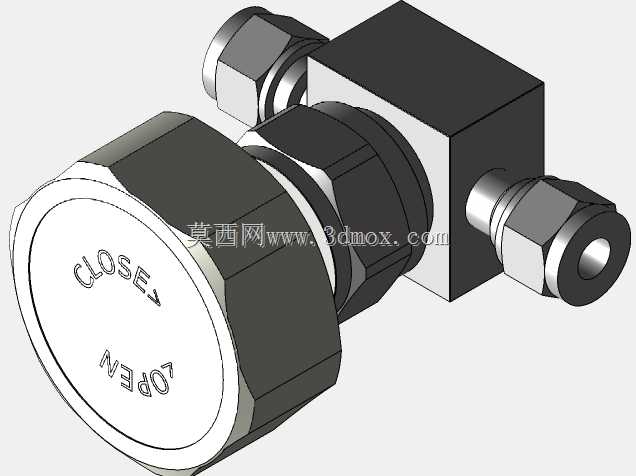

在功能特性上，这款阀门的手动操作结构带有清晰的启闭位置反馈，手轮顺时针旋转为关闭，逆时针旋转为开启，全行程的旋转圈数经过优化，既可以实现流量的精细微调，也不会因为行程过长导致操作效率低下。阀体的外部结构没有多余的凸起，整体可以在紧凑的管路排布中密集安装，相邻阀门之间不会出现操作干涉，适合集成在阀组面板、集成式流体控制盘上使用。
