双电机驱动输送泵机组结构设计

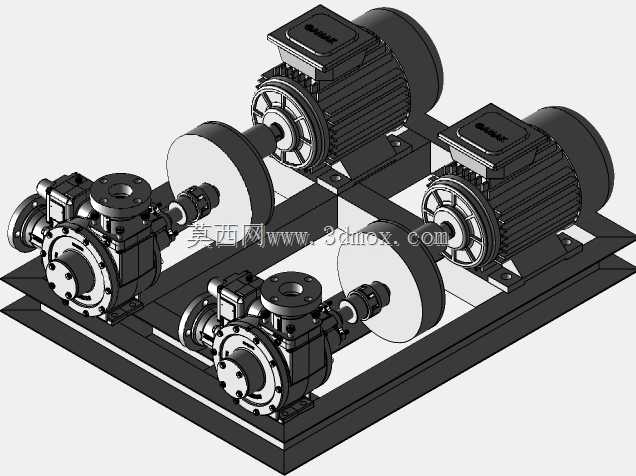

这套双电机驱动的输送泵机组，在流体输送工况中主要承担介质增压输送的职能，常见于化工流程、市政给排水、工业循环水系统以及油料转运场景中，可适配不含大颗粒杂质的洁净流体、低粘度油品或化工介质的输送作业，相比单泵配置，双泵并联的结构既可以单泵独立运行满足小流量工况需求，也可以双泵同时启动提升总输送流量，适配不同产能阶段的管路输送需求，减少备用设备的额外占地与采购成本。从结构设计逻辑来看，整套机组采用共用底架的集成式设计，将两台独立的泵头与驱动电机分别固定在同一焊接钢结构底座上，底座预留了地脚安装孔位，安装时可直接通过膨胀螺栓或预埋螺栓固定在设备基础上，无需现场单独对齐泵与电机的安装位置，大幅缩减现场安装调试的周期。每台泵与对应驱动电机之间采用联轴器直联传动，中间设置的防护罩可避免传动部件外露引发的安全隐患，同时传动路径短，传动效率损失小，相比皮带传动结构维护频次更低，适合长时间连续运行的工况。泵头采用端进顶出的法兰接口设计，进出口法兰的公称通径与压力等级匹配常规工业管路标准，可直接与对应规格的工艺管路对接，无需额外制作转换接头；泵体的轴承室与密封腔采用独立腔体结构，可避免输送介质渗入轴承部位造成润滑失效，机械密封的安装位置预留了足够的检修空间，后期更换密封件时无需拆解整个泵体，可有效降低运维的工作量。从安装边界来看，整套机组的宽度方向预留了足够的操作空间，两侧泵组的检修距离满足常规工业设备的运维要求，底座的高度设置兼顾了管路对接的便利性与底部排污的需求，电机的接线盒位置统一朝向操作侧，方便现场布线与日常巡检。设计过程中对整套机组的重心进行了核算，将重量较大的电机与泵头对称布置在底座两侧，避免运行过程中出现偏载振动，底架的型钢规格经过刚度校核，满负荷运行时的形变量控制在允许范围内，可保证泵轴与电机轴的同轴度长期稳定，减少轴封与轴承的异常磨损。每台泵的出口端可根据需求加装止回阀与压力表接口，方便现场监测运行压力与防止介质倒流，整套结构没有冗余的设计部件，所有结构都围绕运行稳定性、运维便捷性与安装通用性展开，既可以作为独立的输送单元使用，也可以集成到大型流体处理系统中作为核心输送模块。
