三英寸法兰式三通蝶阀结构设计

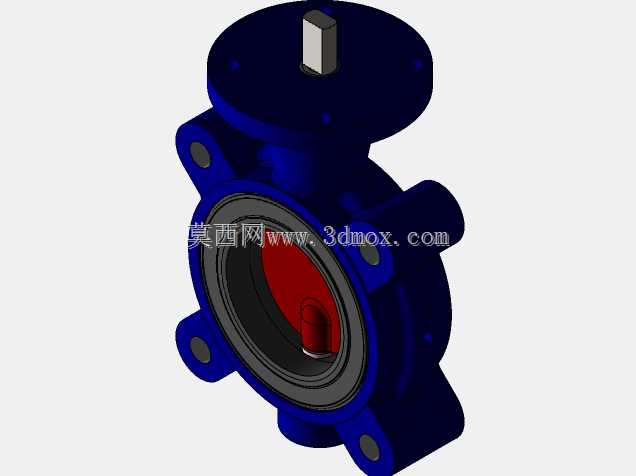

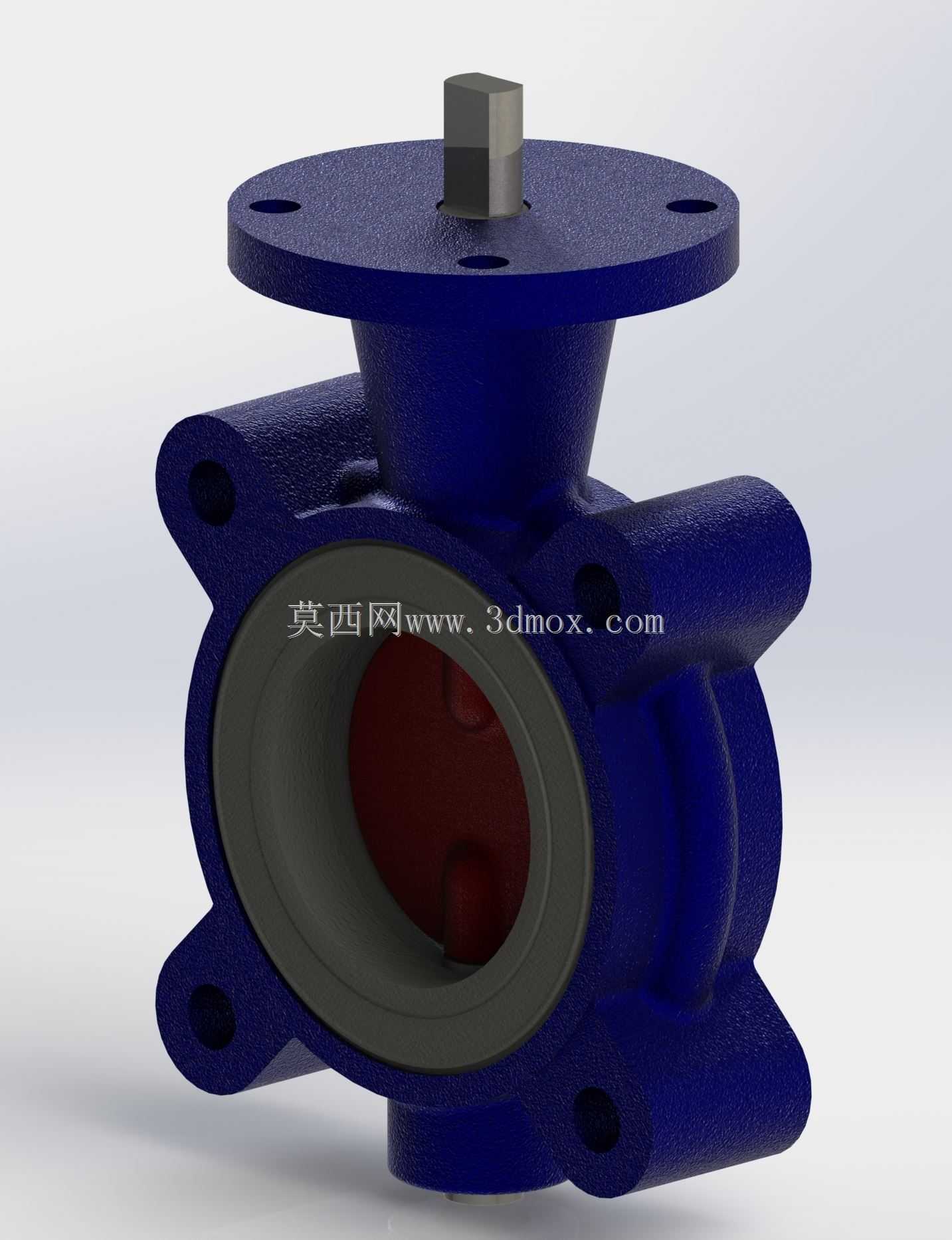

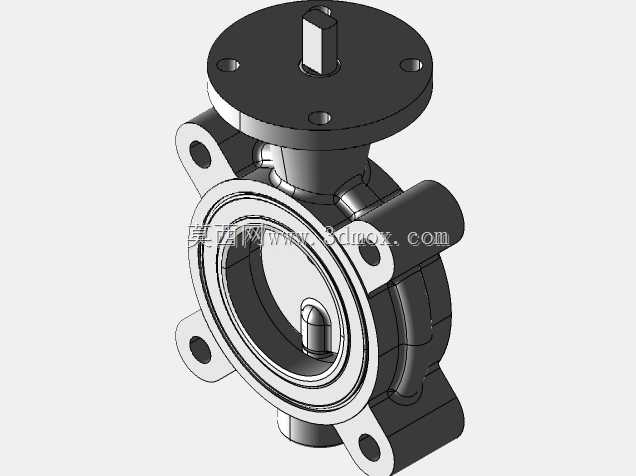

这款三通蝶阀的结构设计，核心围绕多通路流体切换的工况需求展开，区别于常规两通蝶阀的通断调节功能，可实现管路介质的流向切换、合流或者分流作业，在化工流体输送、市政水处理管网、暖通空调循环水系统、轻工物料输送管线中都有广泛适配场景。从结构设计逻辑来看，阀体采用一体式铸造构型，三个连接端均设置法兰安装面，法兰面预留均匀分布的螺栓过孔，安装时可直接与对应通径的管路法兰配对，通过螺栓锁紧实现密封连接，无需额外加装转接构件，能有效减少管路安装的密封泄漏点。顶部的阀杆驱动端采用方轴结构，可适配手动手柄、蜗轮执行器、气动或者电动执行机构的安装，无需额外加工连接轴，适配不同自动化程度的控制需求。阀体内腔的密封座采用内嵌式设计，蝶板的回转中心与阀体流道中心偏心设置，可在阀门启闭过程中减少密封面的摩擦损耗，提升阀门的使用寿命，同时保证关闭状态下的密封性能，避免介质内漏。从安装边界来看，三个法兰端面的相对位置呈正交分布，安装时需预留足够的操作空间，尤其是顶部驱动端的执行机构安装空间，需保证执行器安装后不会与周边管线、支架产生干涉，同时阀杆的回转行程范围内不能有遮挡构件，避免影响阀门的正常启闭动作。流道内壁做了圆弧过渡处理，可减少介质流经阀体时的流阻损失，降低管路输送的能耗，同时避免介质在阀腔内积存残留，适配带有少量固体颗粒的流体输送工况。阀体外部的加强筋结构沿流道方向和法兰连接位置分布，可在不额外增加阀体壁厚的前提下提升整体结构强度，承受管路内的额定工作压力，避免阀体在压力波动工况下出现变形或者开裂。在结构建模过程中，需重点关注蝶板的回转角度与三个通路的通断匹配关系，保证蝶板转动到对应工位时，能完全切断或者导通对应通路，同时避免蝶板与阀体内壁、密封座产生运动干涉；法兰面的螺栓孔位置度需严格控制，保证现场安装时可与标准法兰顺利配对，无需现场扩孔调整；阀杆与阀体的配合部位需设置合理的公差配合，既保证阀杆转动灵活无卡滞，又能避免配合间隙过大导致的介质外漏。
