45度等径KG排水支管三维结构设计

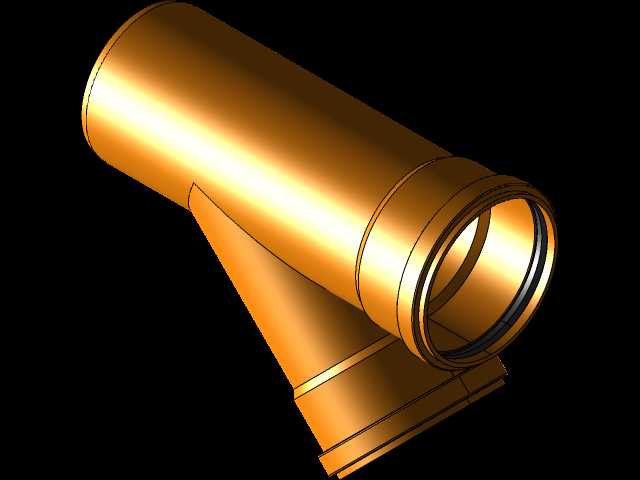

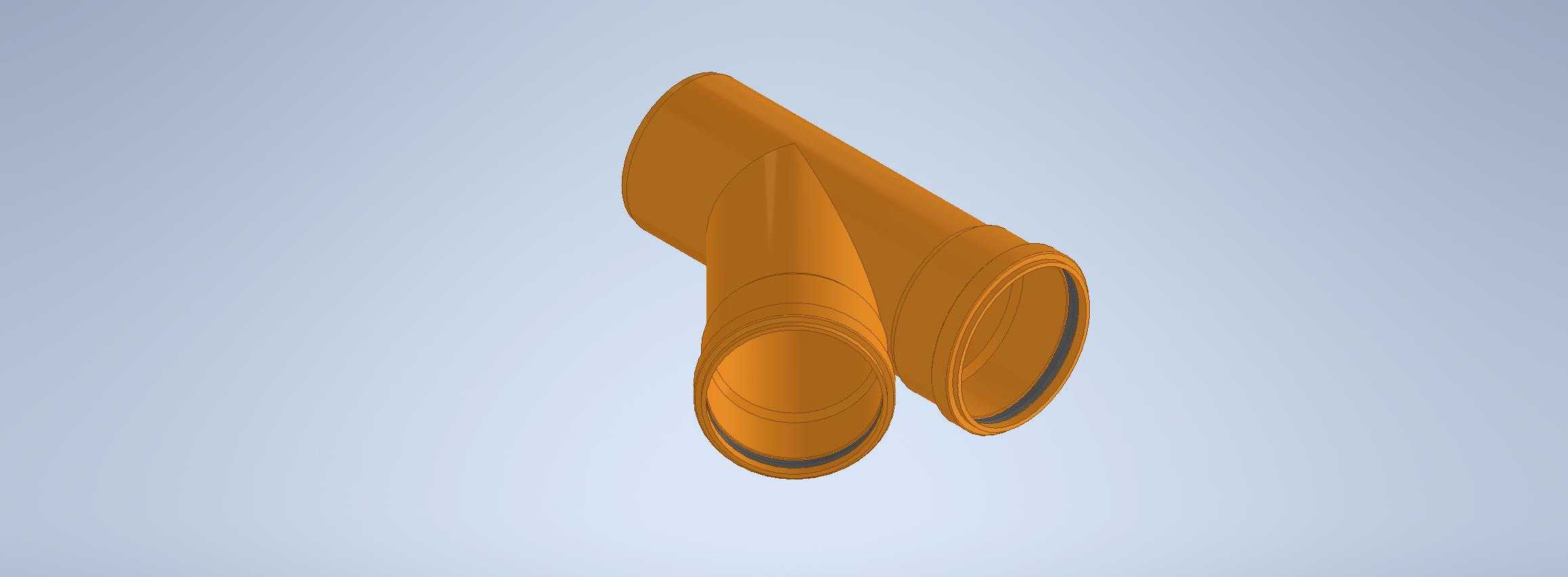

在民用建筑排水、市政雨污分流管网以及工业废水输送管路的布设作业中，斜向支管的接入是管路排布环节的常见需求，这类45度等径支管的核心作用，是在不打断主干管路通流连续性的前提下，完成侧向管路的斜向汇流，相比直角三通结构，其流体转向的弧度更平缓，能有效降低排水过程中的水流阻力，减少管内壅水、杂物卡堵的概率，同时大幅降低排水时因水流撞击管壁产生的气动噪声，这也是高层住宅排水系统中优先选用小角度斜支管的核心原因。从结构设计逻辑来看，这款等径斜支管的两个承口轴线夹角严格控制为45度，三个接口的公称通径保持一致，适配同规格的排水管材对接，承口端做了阶梯式的密封槽结构，安装时配合橡胶密封圈即可完成承插式连接，不需要额外做焊接或者法兰固定，现场施工的拼接效率很高，同时能适应管路运行过程中轻微的地基沉降位移，避免接口处出现渗漏问题。在实际安装的边界尺寸把控上，这类支管的轴向安装空间要比直角三通更大，布设管路走向时需要提前预留斜向的管位空间，不能直接套用直角三通的安装尺寸，否则会出现支管对接角度偏移、密封面压合不严密的问题；支管的内壁做了顺滑的圆弧过渡处理，两个管路的汇流交汇处没有突兀的直角棱边，排水过程中纤维类杂物、生活污渣不容易在交汇处挂壁淤积，长期使用的通流稳定性更好。从建模的细节处理来看，这款支管的外壁做了均匀的壁厚设计，承口部位的壁厚略大于直管段，满足承插连接时的结构强度要求，外壁的加强筋沿接口周向均匀分布，既可以提升管件整体的抗外压能力，避免回填或者施工挤压造成管件变形，也不会额外增加过多的材料成本。在管路系统的选型匹配中，这类等径45度斜支管主要用于同管径的侧向管路汇流场景，如果是不同管径的支管接入，需要选用异径规格的斜支管，而这款等径结构适合同层排水中两个同规格排水点的汇流接入，比如相邻两个卫生器具的排水管路合并接入主干管的场景，能在保证排水坡度符合规范要求的前提下，减少管路的弯头使用数量，优化整个排水管路的通流性能。
