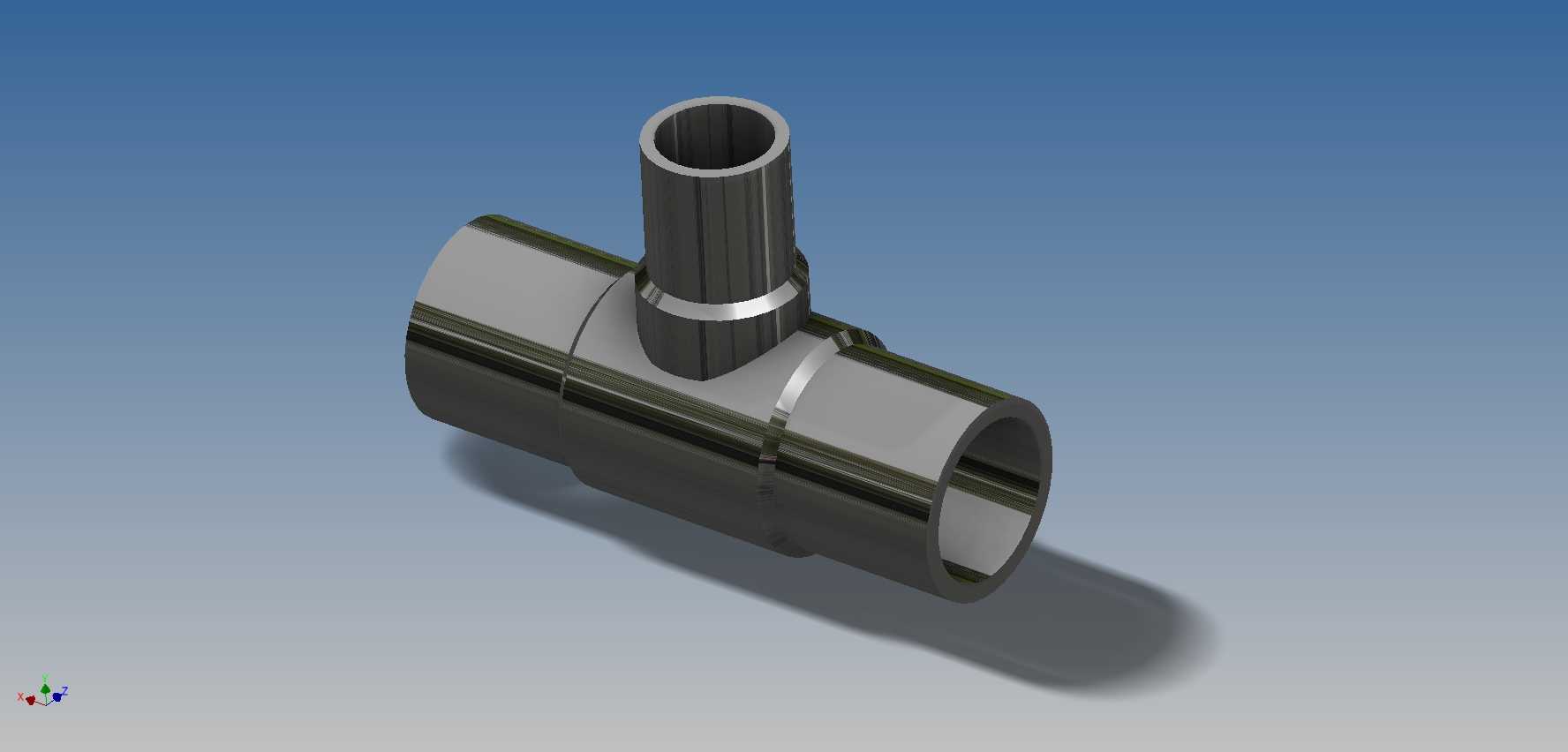

HDPE异径三通管路连接件结构设计

在市政给排水、化工流体输送、农田灌溉等管路系统布设场景中，异径三通是实现主管路与支管路不同管径流体分流、合流的核心连接构件，这款HDPE材质异径三通针对不同通径管路的衔接需求做了针对性结构优化。从实际工程安装的角度看，这类异径三通的核心作用是在不额外加装变径接头的前提下，直接完成不同管径管道的T型连通，减少管路连接节点数量，降低流体泄漏风险，同时减少管路系统的局部水头损失。设计过程中首先要兼顾HDPE材料的成型特性与管路承压要求，主体采用等壁厚结构设计，三个连接端口的壁厚根据对应管径的承压标准做匹配计算，主管路两端通径一致，垂直方向的支管通径小于主管通径，在主管与支管的衔接位置做圆弧过渡处理，避免应力集中，同时优化流体在分流位置的流道形态，减少紊流产生。外形尺寸覆盖63毫米到315毫米的常用HDPE管径范围，每个规格的端口长度都预留了足够的热熔焊接或电熔连接操作空间，安装边界上要保证三通安装位置周边预留不小于管件外径1.5倍的操作空间，方便后续焊接施工与检修维护。不同于金属材质三通，HDPE异径三通的内壁光滑度更高，流体输送阻力更小，同时具备优异的耐化学腐蚀性能，适配输送生活用水、弱酸碱化工流体、灌溉用水等多种介质。结构设计上三个端口的同轴度、垂直度公差控制在管路安装允许范围内，保证与对应管径管道连接时不会出现错位憋劲的情况，支管与主管的连接位置做了加强筋过渡，提升三通整体的结构强度，能够承受管路运行过程中的水锤冲击与外部土壤压力，适合地埋铺设与明装布设两种安装场景。在管路系统选型时，需要根据主管与支管的设计流量、工作压力匹配对应规格的异径三通，这款三通的流道设计充分考虑了流体分流时的流向变化，过渡曲面的曲率经过反复优化，能够有效降低流体在节点位置的能量损耗，提升整个管路系统的输送效率。
