KF25高真空直列4英寸直通接头结构

　　在真空获得与真空工艺设备的管路搭建场景中，这类KF规格的高真空直通连接件是管路排布里的基础适配部件，主要用于两段同规格KF法兰接口的真空管路之间的直线连通，常见于半导体真空制程、实验室真空系统、真空镀膜设备、真空干燥装置的气路搭建环节，承担真空环境下的气路导通作用，保障管路连接后的真空密封性与结构刚性。从结构设计来看，该部件采用两端对称的KF快装法兰结构，法兰端面为标准KF25密封面设计，可适配标准KF25规格的中心支架、O型密封圈与卡箍组件，无需焊接即可完成快速装拆，降低现场管路改造与维护的拆装难度。主体管段为等径直筒结构，内部流道无变径、无遮挡结构，可最大程度降低管路气阻，避免真空抽气过程中出现流道紊流、滞留区的问题，

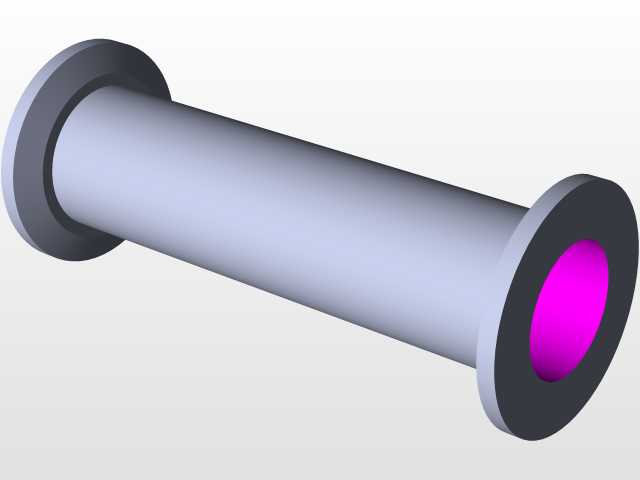

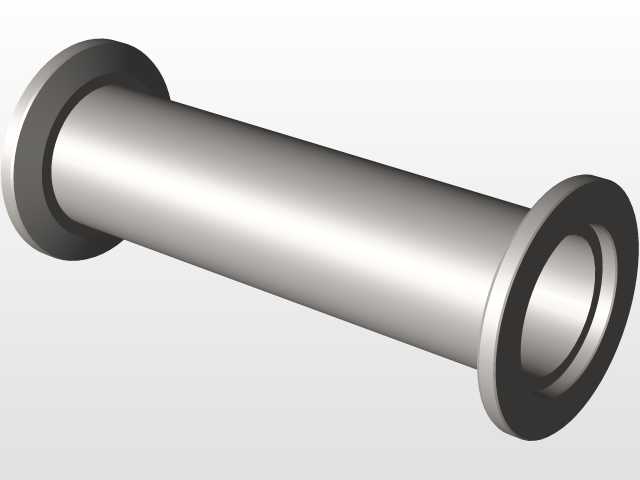

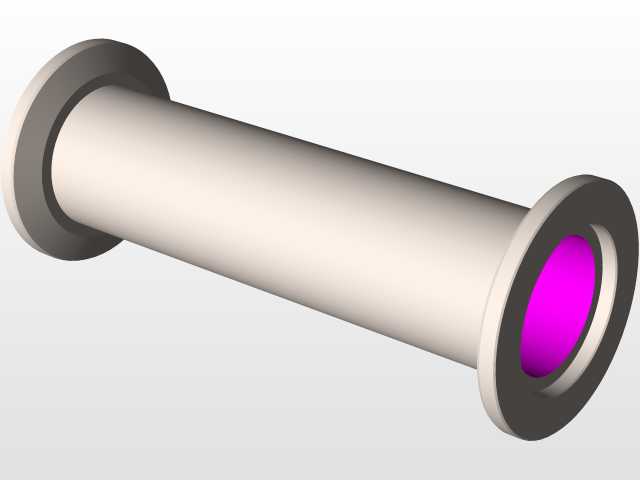

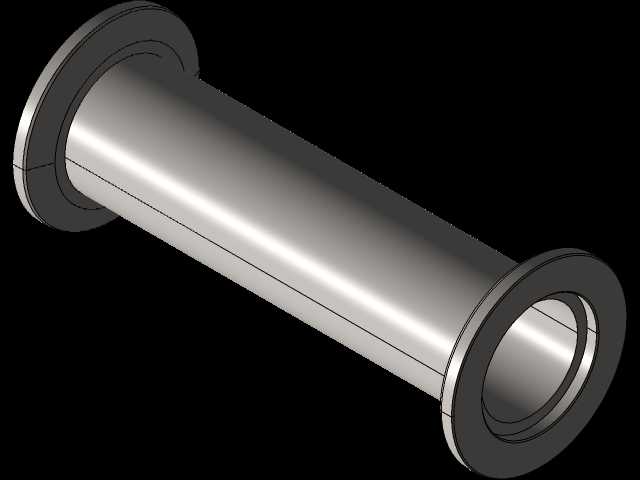

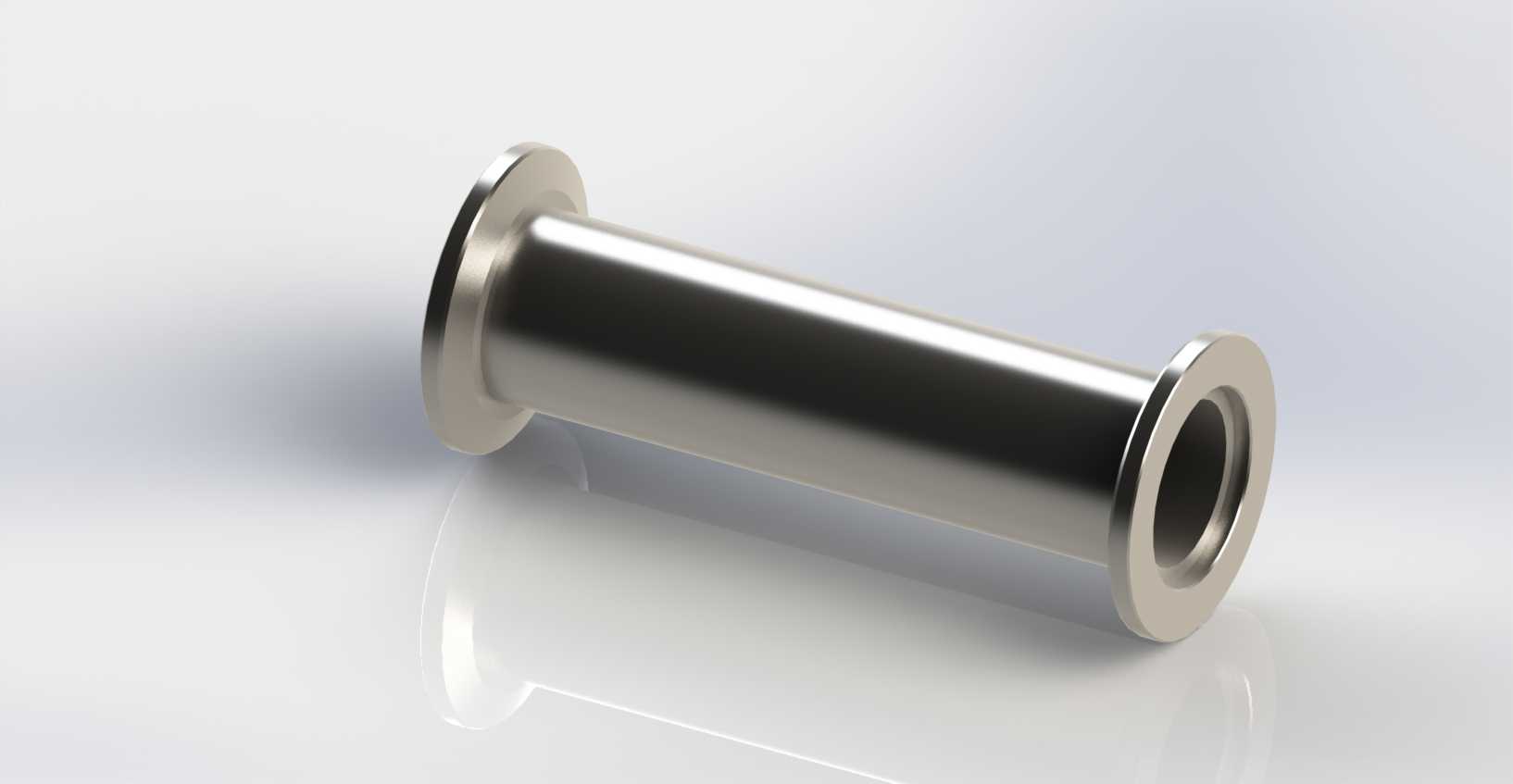

　　保障抽气速率的稳定传递。整体外形为两端带凸缘法兰的直筒形态，总长度对应4英寸即102mm的安装间距，安装时两端法兰分别对接对应管路的KF25接口，通过卡箍锁紧即可完成固定，安装边界需预留卡箍的操作空间，单侧法兰周边需留出至少15mm的径向操作空间，方便卡箍的锁紧与拆卸作业。材质选用方面适配真空场景的低出气率要求，金属本体的表面粗糙度控制在合理范围，避免表面微观孔隙吸附气体影响真空极限，管壁厚度经过强度校核，可承受常压与真空状态下的压差载荷，不会在长期抽真空过程中出现形变导致密封失效。在实际选型应用中，该类直通接头主要用于弥补管路排布中的间距缺口，当两段真空管路的接口间距恰好匹配该长度时，无需额外裁剪管路或增加多段转接件，

　　直接使用该接头即可完成连通，减少管路连接点数量，也就降低了潜在的泄漏风险点。设计过程中需严格控制两端法兰的同轴度，若两端法兰密封面存在偏斜，装夹后会导致密封圈压缩量不均，容易出现微漏问题，因此建模时需保证法兰端面与主体管段轴线的垂直度，以及两端法兰的同轴度公差，同时法兰的凸缘厚度、密封面直径尺寸需严格符合KF真空法兰的标准尺寸要求，确保与市售标准卡箍、密封组件的互换性，避免出现配件不匹配无法安装的问题。流道内壁做光滑过渡处理，无台阶、无毛刺，既可以减少气体残留，也能避免工艺过程中的粉尘、杂质在管路内堆积，方便后续的管路清洁与维护作业。
