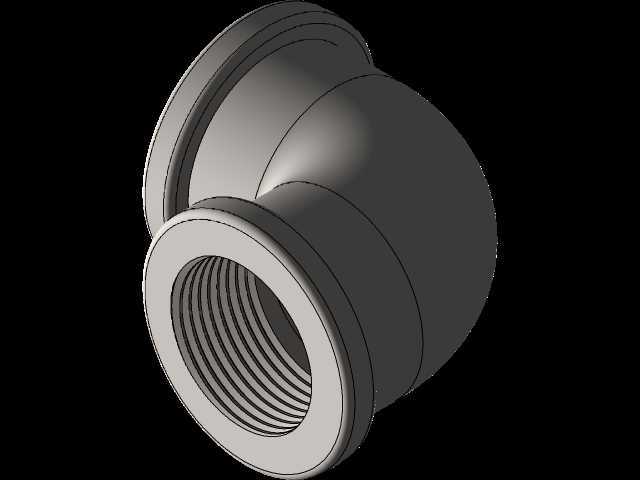

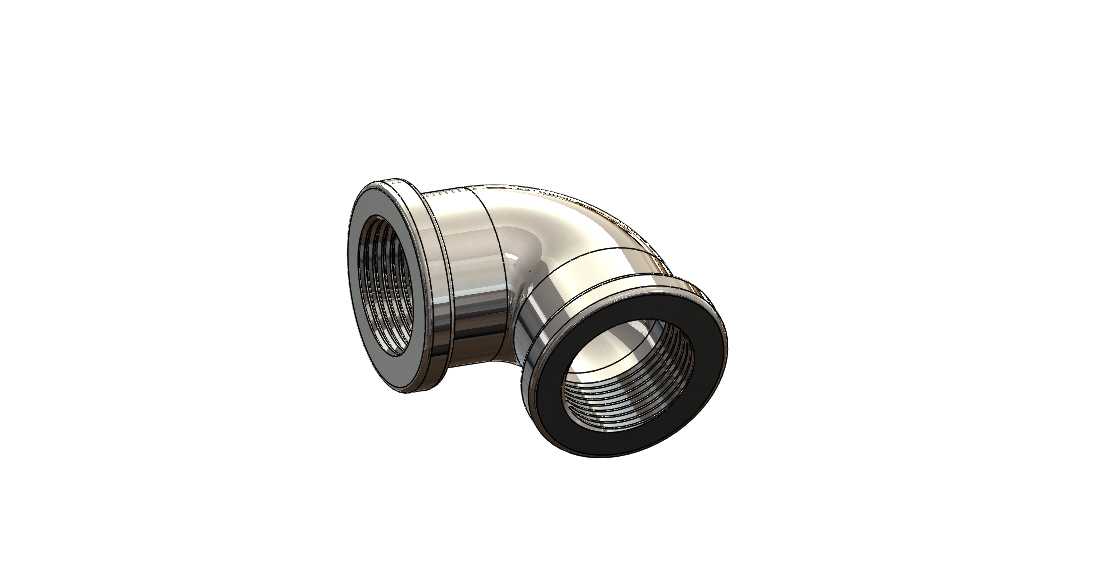

内螺纹连接90度肘形弯管结构设计

这类90度肘形弯管是流体输送管路系统里的基础转向连接件，日常在民用给排水、工业液压油路、气动控制回路、低压蒸汽输送、化工介质输送等场景都能见到它的身影，核心作用是在有限安装空间内完成管路的直角转向，避免管路硬弯折造成的通径缩径、应力集中开裂问题。从结构设计来看，这款弯管两端采用标准内螺纹接口，安装时无需额外焊接法兰或者套卡箍，直接和同规格外螺纹管路、阀件旋合即可完成连接，接口处自带密封贴合端面，配合生料带或者密封垫圈就能满足低压工况下的密封要求，拆装维护十分便捷，适合需要频繁拆装检修的管路节点。设计过程中首先要保证弯管的转弯圆弧过渡平滑，内壁不能有台阶或者锐角凸起，不然流体经过转向位置时会产生过大的局部阻力，造成不必要的压力损失，甚至在输送含固体颗粒的介质时出现颗粒沉积堵塞的问题；转弯处的壁厚要做均匀过渡，不能因为圆弧造型出现局部壁厚过薄的情况，不然承压时容易在转弯外侧应力集中位置发生泄漏甚至爆裂。外形尺寸上，两端接口的同轴度要控制在合理公差范围内，螺纹的牙型精度要符合连接标准，不然安装时会出现旋合卡顿、密封不严的问题；弯管的整体转弯半径兼顾了通流效率和安装空间，转弯半径过小会增大流阻，过大则会占用过多安装空间，无法在紧凑的设备内部完成布局。安装边界方面，要预留足够的扳手操作空间，方便两端螺纹的旋紧操作，同时要考虑管路热胀冷缩带来的位移量，弯管本身的结构强度可以吸收小部分管路形变，避免接口位置承受额外的拉压应力。实际选型使用时，要根据输送介质的特性、工作压力、工作温度匹配对应的材质，这款金属材质的弯管可以满足常规油类、水、低压蒸汽的输送要求，内螺纹的连接形式也适配市面上绝大多数标准管路配件，不需要额外定制转接头就能完成管路组装。建模过程中要重点处理螺纹收尾位置的过渡、转弯处内外壁的等壁厚偏移，以及两端密封端面的平面度要求，避免加工后出现密封面不平整导致的泄漏问题，同时要注意接口螺纹的起始位置角度，保证安装后弯管的朝向符合布局要求，不会出现和周边零部件干涉的情况。
