霍克M20不锈钢电缆密封接头结构设计

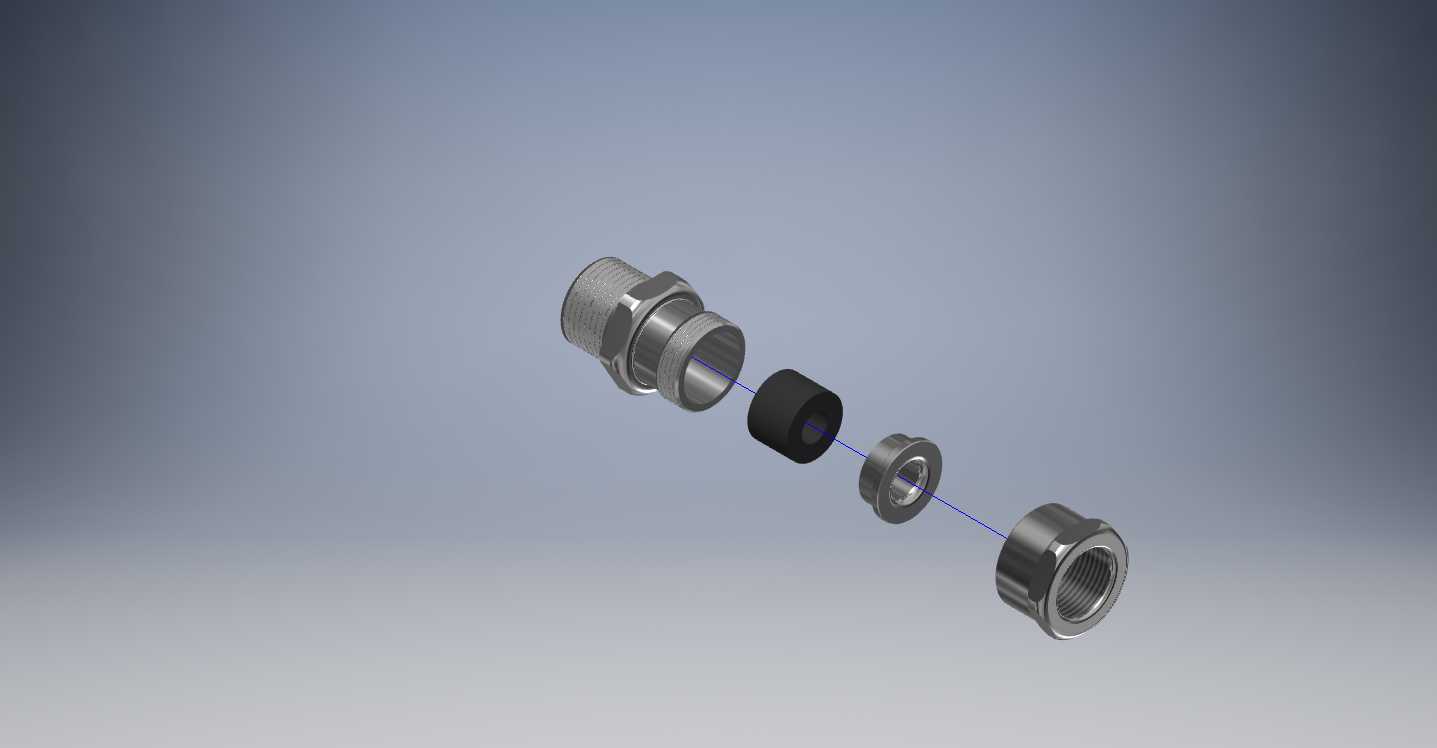

在工业电气柜布线、户外机电设备接线、防爆电控箱体装配场景中，电缆进出柜体位置的密封与固定一直是结构设计环节的核心细节，这款不锈钢材质的电缆密封套正是针对这类场景开发的连接件。从结构拆分来看，整套组件包含外螺纹主体、橡胶密封环、压紧垫圈、锁紧螺母四个核心零件，装配时先将外螺纹主体穿过柜体预制的安装孔，在柜体背面垫上配套垫圈后旋紧锁紧螺母完成主体固定，再将待穿设的电缆依次穿过锁紧端、密封环、主体内孔，调整电缆预留长度后旋紧端部的锁紧压帽，压帽的内锥面会挤压橡胶密封环产生径向形变，均匀包裹住电缆外护套，同时在主体与柜体的贴合面、各螺纹旋合位置形成连续的密封面，既可以阻挡外界粉尘、水汽沿电缆间隙进入柜体内部，也能对电缆形成径向夹持力，避免设备运行过程中电缆受拉扯移位导致接线端子松脱。

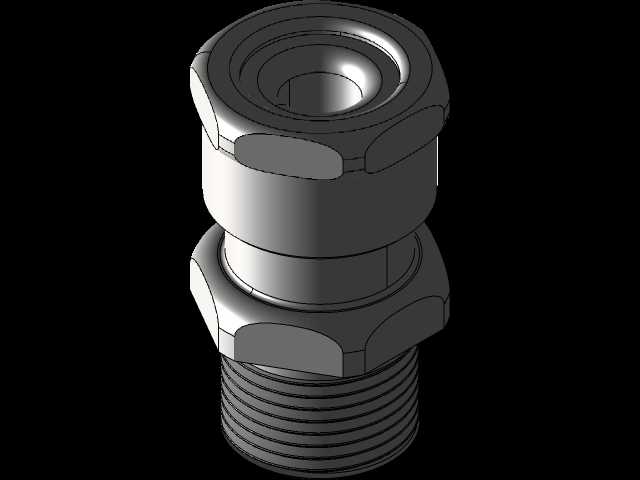

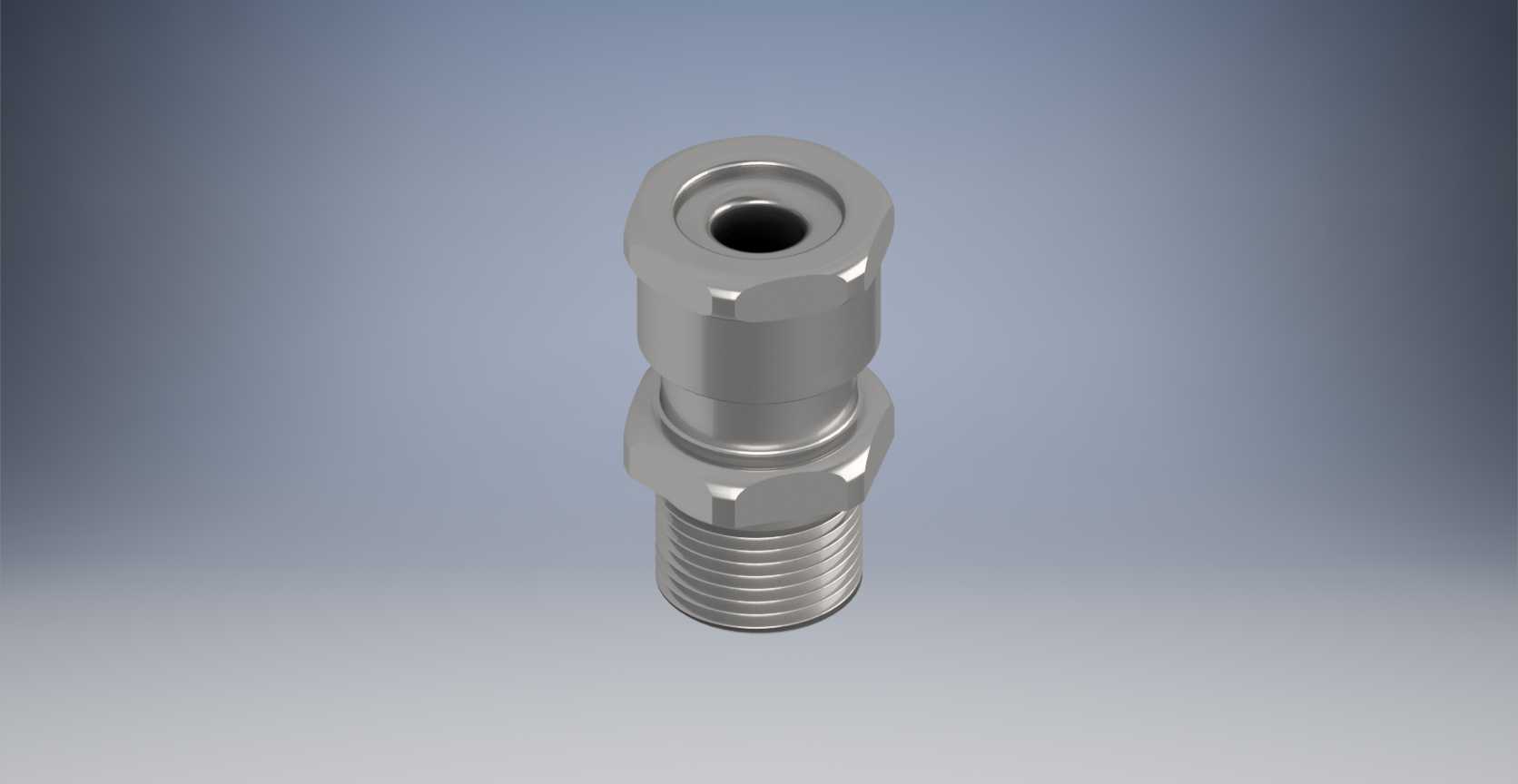

这款密封套适配的电缆直径覆盖3.2mm到8mm区间，外螺纹规格为SSM20x1.5，匹配行业通用的M20柜体安装开孔尺寸，不需要额外定制开孔就能直接替换同规格的普通电缆接头，在户外光伏逆变器、机床电控箱、轨道交通车载电气柜、化工区域防爆接线盒等场景中都能适用。整体选用不锈钢材质加工，相比普通黄铜镀镍接头，在沿海高盐雾环境、化工腐蚀氛围中的抗锈蚀能力更强，长期使用不会出现螺纹锈死、密封面锈蚀渗漏的问题。建模过程中对各零件的配合公差做了对应还原，密封环的压缩率控制在合理区间，既保证足够的密封抱紧力，也不会因为压缩量过大导致橡胶件提前老化开裂，同时对螺纹旋合长度、压帽内锥角度、密封环安装槽的尺寸都做了参数化处理，设计人员可以根据实际使用的电缆外径、安装板厚度快速调整对应尺寸，不需要重新绘制基础轮廓。在安装边界上，锁紧螺母的外六角尺寸、压帽的外滚花尺寸都预留了标准扳手的操作空间，即使在柜体内布线密集、操作空间狭小的场景下，也能使用普通开口扳手完成紧固操作，不会因为空间干涉导致装配困难。
