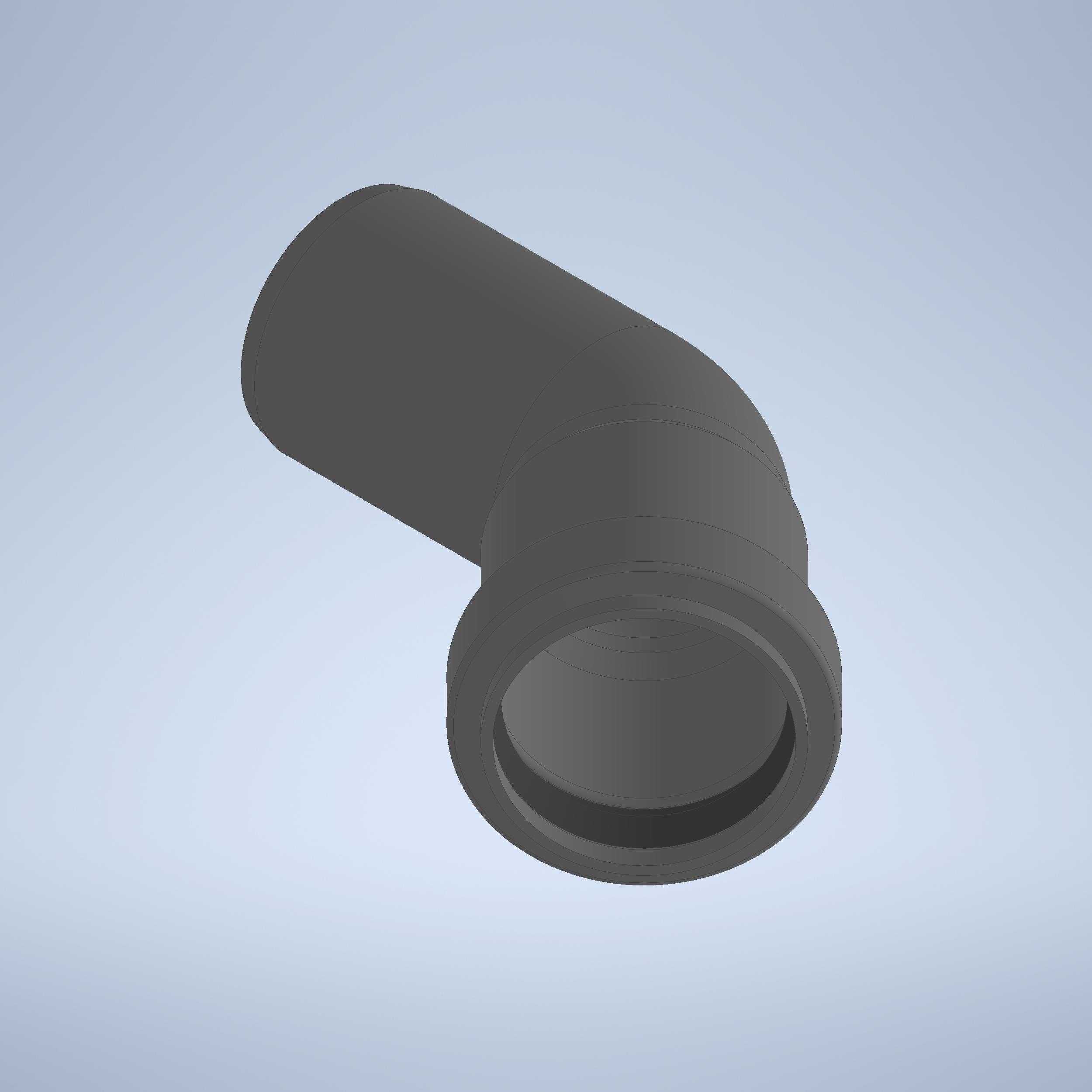

DN40规格30度角KG型管路弯管结构

在民用给排水、低压流体输送管路的布设作业中，受现场安装空间限制、管路走向排布要求，经常需要用到特定角度的弯管件来完成管路的转向衔接，这款30度夹角的DN40规格KG弯管，就是针对小角度转向需求设计的管路连接件。不同于常见的90度直角弯、45度标准弯，30度的转向角度可以在管路需要平缓变向的场景下使用，避免大角度弯折带来的流体阻力骤升问题，尤其适配对流体压损控制有要求的低压输水、暖通循环水等管路场景，能够减少管路转向处的紊流产生，降低流体输送过程中的动力损耗。从结构设计来看，这款弯管采用一体成型的弯折结构，一端为带承插定位台的接口结构，承口处设计有适配密封件安装的环形槽位，安装时可以配套对应规格的密封圈实现端面密封，无需额外加工密封面，降低现场安装的操作难度；另一端为等径直管段，可适配同公称通径的KG系列管路件进行插接或卡箍连接，接口的同轴度公差控制在合理范围内，安装后不会出现管路错位、密封面贴合不严的问题。外形尺寸上，这款弯管的公称通径为40mm，弯折角度严格控制在30度，两端接口的中心距、承口深度、直管段长度都匹配常规KG管路系统的安装尺寸边界，不需要额外调整相邻管路件的安装位置，就可以直接替换同规格的老旧损坏弯管，也可以在新布设的管路中直接装配使用。在实际选型过程中，需要注意确认管路的公称通径与转向角度，避免因角度不匹配导致管路走向出现偏差，同时承口端的密封槽尺寸要和配套密封圈的线径匹配，保证安装后密封面的压缩量处于合理区间，既不会因为压缩量过大导致密封圈被挤切损坏，也不会因为压缩量不足出现渗漏问题。弯管的弯折处采用圆弧过渡结构，过渡圆角的半径经过优化，既保证了弯折处的结构强度，不会在管路承压时出现应力集中导致的开裂问题，也尽可能减小了流体流经弯折处的局部阻力，让流体可以平缓通过转向段。在三维建模过程中，这类弯管的建模重点在于弯折角度的精准控制、承口密封槽的尺寸还原，以及两端接口的同轴度保证，建模时需要先确定两端管路的中心轴线，按照30度夹角完成中心路径的绘制，再基于公称通径完成管壁的扫掠成型，最后对承口端的定位台、密封槽进行细节特征添加，完成后还要核对各安装尺寸是否符合实际产品的安装边界，确保导出的模型可以直接用于管路排布的装配仿真，提前验证管路布设时是否会和周边设备、结构件产生干涉，减少现场安装时的整改工作量。
